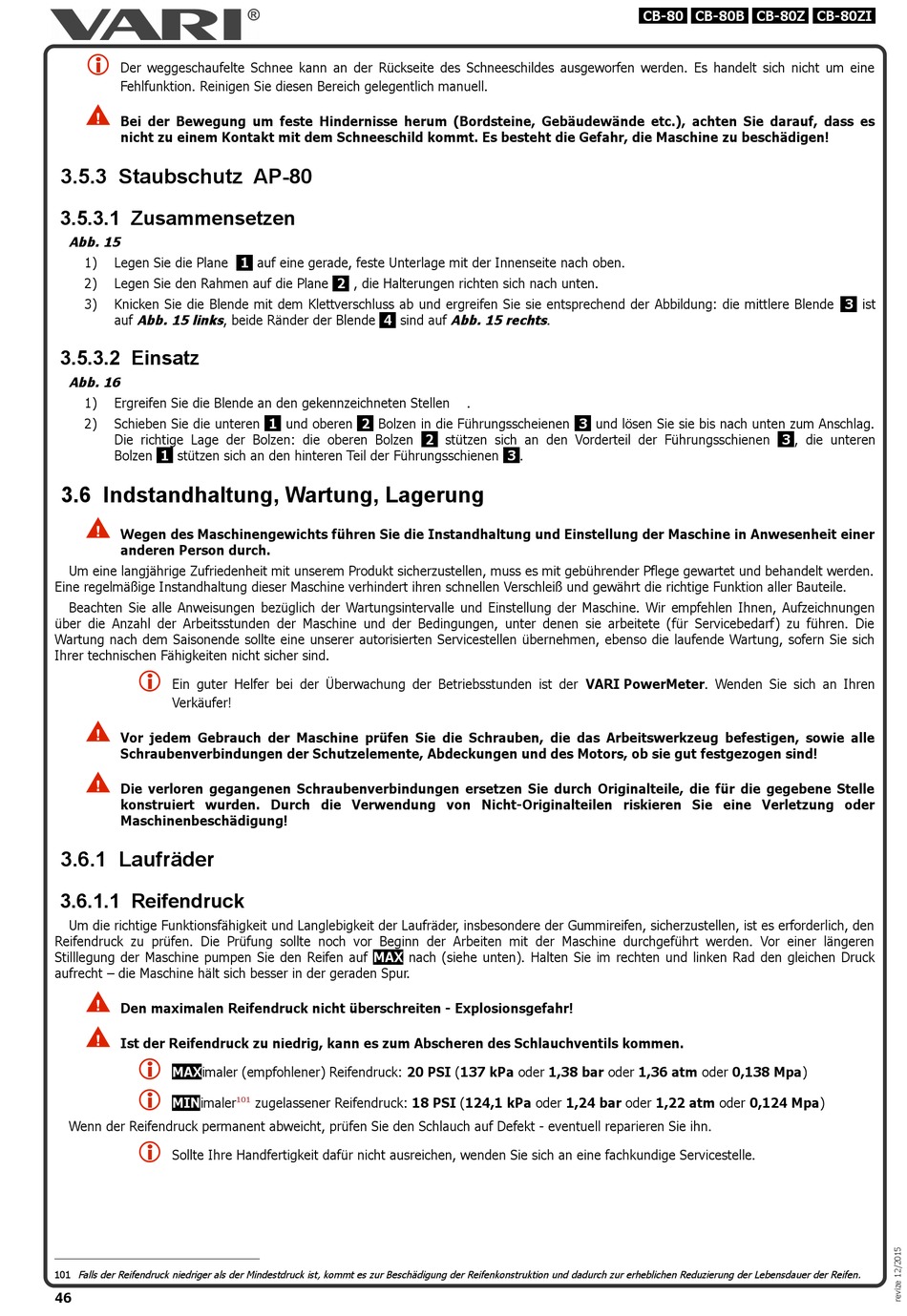

Staubschutz Ap-80; Zusammensetzen; Einsatz; Indstandhaltung, Wartung, Lagerung - Vari Cb-80 Bersetzung Der Originalbetriebsanleitung


Der weggeschaufelte Schnee kann an der Rückseite des Schneeschildes ausgeworfen werden. Es handelt sich nicht um eine
Fehlfunktion. Reinigen Sie diesen Bereich gelegentlich manuell.

Bei der Bewegung um feste Hindernisse herum (Bordsteine, Gebäudewände etc.), achten Sie darauf, dass es
nicht zu einem Kontakt mit dem Schneeschild kommt. Es besteht die Gefahr, die Maschine zu beschädigen!

3.5.3 Staubschutz AP-80

3.5.3.1 Zusammensetzen

Abb. 15
1) Legen Sie die Plane
2) Legen Sie den Rahmen auf die Plane
3) Knicken Sie die Blende mit dem Klettverschluss ab und ergreifen Sie sie entsprechend der Abbildung: die mittlere Blende
auf Abb. 15 links , beide Ränder der Blende

3.5.3.2 Einsatz

Abb. 16
1) Ergreifen Sie die Blende an den gekennzeichneten Stellen
2) Schieben Sie die unteren
Die richtige Lage der Bolzen: die oberen Bolzen
Bolzen 1 stützen sich an den hinteren Teil der Führungsschienen

3.6 Indstandhaltung, Wartung, Lagerung


Wegen des Maschinengewichts führen Sie die Instandhaltung und Einstellung der Maschine in Anwesenheit einer
anderen Person durch.
Um eine langjährige Zufriedenheit mit unserem Produkt sicherzustellen, muss es mit gebührender Pflege gewartet und behandelt werden.
Eine regelmäßige Instandhaltung dieser Maschine verhindert ihren schnellen Verschleiß und gewährt die richtige Funktion aller Bauteile.
Beachten Sie alle Anweisungen bezüglich der Wartungsintervalle und Einstellung der Maschine. Wir empfehlen Ihnen, Aufzeichnungen
über die Anzahl der Arbeitsstunden der Maschine und der Bedingungen, unter denen sie arbeitete (für Servicebedarf) zu führen. Die
Wartung nach dem Saisonende sollte eine unserer autorisierten Servicestellen übernehmen, ebenso die laufende Wartung, sofern Sie sich
Ihrer technischen Fähigkeiten nicht sicher sind.

Ein guter Helfer bei der Überwachung der Betriebsstunden ist der VARI PowerMeter. Wenden Sie sich an Ihren
Verkäufer!

Vor jedem Gebrauch der Maschine prüfen Sie die Schrauben, die das Arbeitswerkzeug befestigen, sowie alle
Schraubenverbindungen der Schutzelemente, Abdeckungen und des Motors, ob sie gut festgezogen sind!

Die verloren gegangenen Schraubenverbindungen ersetzen Sie durch Originalteile, die für die gegebene Stelle
konstruiert wurden. Durch die Verwendung von Nicht-Originalteilen riskieren Sie eine Verletzung oder
Maschinenbeschädigung!
3.6.1 Laufräder

3.6.1.1 Reifendruck

Um die richtige Funktionsfähigkeit und Langlebigkeit der Laufräder, insbesondere der Gummireifen, sicherzustellen, ist es erforderlich, den
Reifendruck zu prüfen. Die Prüfung sollte noch vor Beginn der Arbeiten mit der Maschine durchgeführt werden. Vor einer längeren
Stilllegung der Maschine pumpen Sie den Reifen auf
aufrecht – die Maschine hält sich besser in der geraden Spur.

Den maximalen Reifendruck nicht überschreiten - Explosionsgefahr!

Ist der Reifendruck zu niedrig, kann es zum Abscheren des Schlauchventils kommen.

MAXimaler (empfohlener) Reifendruck: 20 PSI (137 kPa oder 1,38 bar oder 1,36 atm oder 0,138 Mpa)

MINimaler
Wenn der Reifendruck permanent abweicht, prüfen Sie den Schlauch auf Defekt - eventuell reparieren Sie ihn.

Sollte Ihre Handfertigkeit dafür nicht ausreichen, wenden Sie sich an eine fachkundige Servicestelle.
101 Falls der Reifendruck niedriger als der Mindestdruck ist, kommt es zur Beschädigung der Reifenkonstruktion und dadurch zur erheblichen Reduzierung der Lebensdauer der Reifen.
46
1 auf eine gerade, feste Unterlage mit der Innenseite nach oben.
2 , die Halterungen richten sich nach unten.
4 sind auf Abb. 15 rechts .
1 und oberen 2 Bolzen in die Führungsscheienen
MAX
101 zugelassener Reifendruck: 18 PSI (124,1 kPa oder 1,24 bar oder 1,22 atm oder 0,124 Mpa)
.
3
2 stützen sich an den Vorderteil der Führungsschienen
3 .
nach (siehe unten). Halten Sie im rechten und linken Rad den gleichen Druck
CB-80 CB-80B CB-80Z CB-80ZI
und lösen Sie sie bis nach unten zum Anschlag.
3 ist
3 , die unteren
