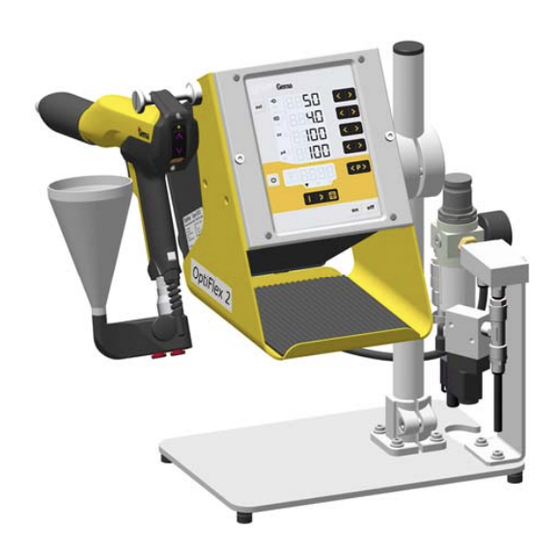

Gema OptiFlex 2 CF Betriebsanleitung Und Ersatzteilliste
Handbeschichtungsgerät
Verwandte Anleitungen für Gema OptiFlex 2 CF
Inhaltszusammenfassung für Gema OptiFlex 2 CF
- Seite 1 1011 423 Betriebsanleitung und Ersatzteilliste Handbeschichtungsgerät OptiFlex 2 CF Originalbetriebsanleitung...
- Seite 2 Die im vorliegenden Handbuch enthaltenen Informationen sind nach bes- tem Wissen und Gewissen am Tage der Veröffentlichung richtig und zu- treffend. Der Inhalt stellt jedoch keine bindende Verpflichtung für Gema Switzerland GmbH dar und das Recht auf Änderungen ohne Ankündi- gung bleibt vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Verarbeitbare Pulver ................13 Aufbau und Funktion ..................... 14 Gesamtansicht ..................14 Lieferumfang ......................15 OptiFlex 2 CF ................... 15 Typische Eigenschaften - Charakteristika der Funktionen ........15 Verarbeitung des Pulvers aus dem Applikationstrichter ......15 Inbetriebnahme Vorbereitung zur Inbetriebnahme ................. 17 Rahmenbedingungen ................ - Seite 4 Auswechseln des Filterelements ............. 33 Fehlerbehebung Allgemeines ......................35 Ersatzteilliste Bestellen von Ersatzteilen ..................37 Handbeschichtungsgerät OptiFlex 2 CF - Ersatzteilliste ........38 Handbeschichtungsgerät OptiFlex 2 CF - Ersatzteile .......... 39 OptiFlex 2 CF - Pneumatikgruppe ................ 40 2 • Inhaltsverzeichnis OptiFlex 2 CF...
-
Seite 5: Allgemeine Sicherheitshinweise
OptiFlex 2 CF betreiben alle grundlegenden Sicherheitsbe- stimmungen auf, die unbedingt zu beachten sind. Diese Sicherheitsbestimmungen müssen in allen Punkten gelesen und verstanden werden, bevor das OptiFlex 2 CF in Betrieb genommen wird. Sicherheitssymbole (Piktogramme) Nachfolgend aufgeführt sind die in den Gema-Betriebsanleitungen ver- wendeten Warnhinweise und deren Bedeutung zu finden. - Seite 6 Für hieraus resultierende Schäden haftet der Hersteller nicht - das Risiko hierfür trägt allein der Benutzer. Falls das Handbeschichtungsge- Allgemeine rät OptiFlex 2 CF abweichend von unseren Vorgaben für andere Be- Information triebsverhältnisse und/oder andere Stoffe eingesetzt werden soll, so ist das Einverständnis der Firma Gema Switzerland GmbH einzuholen.
- Seite 7 Die Steuergeräte der Sprühpistolen dürfen in Zone 22 aufgestellt und be- trieben werden. Sprühpistolen sind für die Zone 21 zugelassen. Nur Original-Gema - Ersatzteile bieten Gewähr, dass der EX- Schutz er- halten bleibt. Bei Schäden durch Verwendung von Fremdteilen entfällt jeglicher Anspruch auf Garantie oder Schadenersatz! Bedingungen, die zu gefährlichen Staubkonzentration in Pulversprühka-...
-
Seite 8: Statische Aufladung
Rückgewinnungsanlage und der Förderkette bzw. der Auf- hängevorrichtung der Objekte haben. Das Rauchen und das Entzünden von Feuer sind im gesamten Anlagen- bereich verboten! Funkenbildende Arbeiten sind nicht erlaubt! Feuer- und Rauch- verbot 6 • Allgemeine Sicherheitshinweise OptiFlex 2 CF... - Seite 9 (z.B. Ledersohlen) mit Schutzkappen. Das Bedienungspersonal sollte die Pistole in der blossen Hand halten. Werden Handschuhe getragen, so müssen diese elektrisch leitfähig sein. Diese allgemeinen Sicherheitshinweise müssen zwingend vor Inbetriebnahme gelesen und verstanden werden! Allgemeine Sicherheitshinweise • 7 OptiFlex 2 CF...
-
Seite 10: Bestimmungsgemässe Verwendung
3. Zur bestimmungsgemässen Verwendung gehört auch die Einhal- tung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandhaltungsbedingungen. Das Handbeschichtungsgerät OptiFlex 2 CF darf nur von Personen genutzt, gewartet und in- standgesetzt werden, die hiermit vertraut und über die Gefahren unterrichtet sind. -
Seite 11: Über Diese Betriebsanleitung
Über diese Betriebsanleitung Allgemeines Diese Betriebsanleitung enthält alle wichtigen Informationen, die Sie für die Arbeit mit Ihrem Handbeschichtungsgerät OptiFlex 2 CF benötigen. Sie wird Sie durch die Inbetriebnahme führen und Ihnen Hinweise und Tipps zur optimalen Verwendung Ihres neuen Pulverbeschichtungssys- tems geben. -
Seite 13: Produktbeschreibung
V 02/14 Produktbeschreibung Anwendungsgebiet Das Handbeschichtungsgerät OptiFlex 2 CF (mit Applikationstrichter) ist ausschliesslich für die elektrostatische Beschichtung mit organischen Pulvern konzipiert (siehe dazu auch im Kapitel "Technische Daten"). Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsge- mäss. Für hieraus resultierende Schäden haftet der Hersteller nicht, das Risiko hierfür trägt allein der Benutzer! -
Seite 14: Vernünftigerweise Vorhersehbare Fehlanwendung
OptiFlex 2 CF anschliessbar OptiSelect GM03 ACHTUNG: Das Handbeschichtungsgerät OptiFlex 2 CF darf nur mit dem aufge- führten Pistolentyp verwendet werden! Luft-Durchflussmengen Die Gesamtluft setzt sich aus Förderluft und Zusatzluft zusammen, im Verhältnis zur gewählten Pulvermenge (in %). Hierbei wird die Gesamt- luftmenge konstant gehalten. -
Seite 15: Elektrische Daten
V 02/14 Elektrische Daten OptiFlex 2 CF Nenneingangsspannung 100-240 VAC Frequenz 50-60 Hz Anschlusswert 40 VA Nennausgangsspannung (zur Pistole) eff.10 V Nennausgangsstrom (zur Pistole) max. 1,2 A 24 VDC Anschluss für Spülfunktion (Ventil) max. 3 W 0°C - +40°C Temperaturbereich (+32°F - +104°F) -
Seite 16: Aufbau Und Funktion
V 02/14 Aufbau und Funktion Gesamtansicht Handbeschichtungsgerät OptiFlex 2 CF - Aufbau 1 Steuergerät OptiStar CG13 10 Filtereinheit 2 Handpistole OptiSelect GM03 11 Pistolenhalter 3 Applikationstrichter 14 Ablage 4 Sockel Handpistole OptiSelect GM03 Sämtliche Informationen über die Handpistole OptiSelect GM03 finden Sie in der entsprechenden, beiliegenden Betriebsanleitung! Steuergerät OptiStar CG13... -
Seite 17: Lieferumfang
Pneumatikschläuche für Förderluft (rot) und Spülluft (schwarz) Betriebsanleitung Kurzanleitung Typische Eigenschaften - Charakteristika der Funktio- Verarbeitung des Pulvers aus dem Applikations- trichter Mit dem Handbeschichtungsgerät OptiFlex 2 CF wird das Pulver aus dem Applikationstrichter verarbeitet. Produktbeschreibung • 15 OptiFlex 2 CF... -
Seite 19: Inbetriebnahme
Pistole richtig angeschlossen entsprechende Strom- und Druckluftversorgung vorhanden Pulveraufbereitung und Pulverqualität Aufstellung Das Handbeschichtungsgerät OptiFlex 2 CF soll immer vertikal und auf ebenem Untergrund aufgestellt werden. ACHTUNG: Das Handbeschichtungsgerät darf auf keinen Fall neben Heizquel- len (Einbrennofen o.Ä.) oder elektromagnetischen Quellen (Schalt- schrank o.Ä.) aufgestellt werden. -
Seite 20: Aufbauanleitung
V 02/14 Aufbauanleitung Das Handbeschichtungsgerät OptiFlex 2 CF wird gemäss mitgelieferter Aufbau- und Anschlussanleitung aufgebaut. Handbeschichtungsgerät OptiFlex 2 CF Anschlussanleitung Pistole Applikationstrichter Wartungseinheit 6 - 8 bar 5,5 bar Anschlussanleitung - Übersicht Das Handbeschichtungsgerät OptiFlex 2 CF wird gemäss beiliegender Aufbau- und Anschlussanleitung angeschlossen (siehe auch die Be- triebsanleitung der Handpistolensteuerung OptiStar CG13). - Seite 21 V 02/14 = 0 mm Inbetriebnahme • 19 OptiFlex 2 CF...
- Seite 22 V 02/14 20 • Inbetriebnahme OptiFlex 2 CF...
- Seite 23 V 02/14 HINWEIS: Erdverbindungskabel mit der Klemmzange an die Kabine oder an die Aufhängevorrichtung klemmen. Erdverbindungen mit Ohm- Meter überprüfen und max. 1 MOhm sicherstellen! HINWEIS: Die Druckluft muss öl- und wasserfrei sein! Inbetriebnahme • 21 OptiFlex 2 CF...
-
Seite 25: Erstinbetriebsetzung
Bei eventuellen Fehlern siehe die Fehlersuchanleitung oder die Be- triebsanleitung der Pistolensteuerung! HINWEIS: Das weitere Vorgehen zur Inbetriebnahme der Handpistole OptiSel- ect GM03 ist in der Betriebsanleitung der Pistolensteuerung Op- tiStar CG13 (Kapitel "Erstinbetriebsetzung" und "Inbetriebnahme") ausführlich beschrieben! Erstinbetriebsetzung • 23 OptiFlex 2 CF... -
Seite 26: Gerätetyp Einstellen
Eine falsche Parametrierung führt zu verschiedenen Fehlfunktionen! ► Der Systemparameter P00 darf nur auf 0 gesetzt werden! ► Mehr dazu siehe in der Betriebsanleitung der Handpistolensteuerung OptiStar CG13! HINWEIS: Nach jedem Einschalten der Handpistolensteuerung wird das zuletzt Eingestellte beibehalten. 24 • Erstinbetriebsetzung OptiFlex 2 CF... -
Seite 27: Bedienung
Atembeschwerden verursachen oder zu Rutsch-/Sturzgefahr führen. ► Das Handgerät darf nur vor einer entsprechend dimensionierten Ab- saugeinheit (wie z.B. Gema-Classic-Open-Kabine) betrieben werden. 1. Pistolensteuerung mit Taste on einschalten. Die Anzeigen leuchten auf, und das Gerät ist betriebsbereit 2. Gewünschte Pulvermenge in den Applikationstrichter füllen 3. - Seite 28 Pulverwolke zu wenig Gesamtluft HINWEIS: Als Grundwert empfiehlt sich eine Gesamtluftmenge von 4 Nm³/h und ein Pulveranteil von 100%. 7. Pulvermenge einstellen (z.B. in Bezug auf die gewünschte Schichtstärke) oder viel Pulver wenig Pulver 26 • Erstinbetriebsetzung OptiFlex 2 CF...
- Seite 29 Elektrodenspülluft 10. Pistole in die Kabine, nicht auf das zu beschichtende Objekt rich- ten, Pistolenschalter drücken und Pulverausstoss visuell prüfen 11. Kontrollieren, ob alles gut funktioniert 12. Beschichten 13. Bei Bedarf Beschichtungsparameter anpassen Erstinbetriebsetzung • 27 OptiFlex 2 CF...
-
Seite 30: Einstellung Der Hintergrundbeleuchtung
Alle pulverführenden Komponenten (Applikationstrichter, Pistole und Sprühdüse) werden mit pulsierenden Druckluftstössen automatisch aus- geblasen. Pulverpartikel des früheren Farbtones werden dabei entfernt. Vorgehen: 1. Inhalt des Applikationstrichters vollständig applizieren oder leeren 2. Applikationstrichter in die Kabine richten 28 • Erstinbetriebsetzung OptiFlex 2 CF... - Seite 31 Wird der Applikationstrichter nicht gegen eine entsprechend di- mensionierte Absaugeinheit gerichtet, kann der aufgewirbelte Pul- ver/Luft-Gemisch Atembeschwerden verursachen. ► Der Applikationstrichter darf nur vor einer entsprechend dimensionier- ten Absaugeinheit (wie z.B. Gema-Classic-Open-Kabine) gereinigt werden. 3. Drehknopf in die Position drehen 4.
-
Seite 32: Ausserbetriebnahme
1. Pistolenabzug loslassen 2. Steuergerät ausschalten HINWEIS: Die Einstellungen für Hochspannung, Pulverausstoss und Elektro- denspülluft bleiben gespeichert! Bei Nichtbenutzung während mehreren Tagen 1. Netzstecker herausziehen 2. Beschichtungsgerät reinigen (siehe Kapitel "Reinigung und Wartung") 3. Hauptdruckluftzufuhr unterbrechen 30 • Erstinbetriebsetzung OptiFlex 2 CF... -
Seite 33: Wartung Und Reinigung
Wartung und Reinigung HINWEIS: Regelmässige und gewissenhafte Wartung erhöht die Lebensdauer des Handbeschichtungsgeräts OptiFlex 2 CF und sorgt für eine län- ger gleichbleibende Förderqualität! ► Die bei der Wartung auszutauschenden Teile sind als Ersatzteile er- hältlich. Diese Teile sind in der entsprechenden Ersatzteilliste zu fin- den! Tägliche Wartung... -
Seite 34: Reinigung
5. Das integrierte Pistolenrohr mit mitgelieferter Rundbürste reini- 6. Pistole nochmals mit Druckluft durchblasen 7. Pulverschlauch reinigen 8. Pistole wieder komplettieren und anschliessen HINWEIS: Siehe dazu auch die Betriebsanleitung der Handpistole OptiSelect GM03! 32 • Wartung und Reinigung OptiFlex 2 CF... -
Seite 35: Wartung Und Reinigung Der Filtereinheit
V 02/14 Wartung und Reinigung der Filtereinheit Die Filtereinheit am Handbeschichtungsgerät OptiFlex 2 CF misst und reinigt die Druckluft. Hier befindet sich der Hauptdruckluftanschluss vom Gerät. Auswechseln des Filterelements Vorgehensweise: 1. Filterglas an der Filtereinheit aufschrauben 2. Komplettes Filterelement entnehmen 3. -
Seite 37: Fehlerbehebung
überprüfen und gerät verbunden allenfalls sicherstellen (siehe Anschlussanlei- tung) Fangdüse im Applikati- Reinigen oder ersetzen onstrichter-Set verstopft oder verschlissen Gesamtluft falsch einge- Gesamtluft richtig ein- stellt stellen (Defaultwert 4 Nm³/h) Hauptventil defekt Hauptventil auswech- seln Fehlerbehebung • 35 OptiFlex 2 CF... - Seite 38 Lösungsmittel entfernen Treibdüse im Applikati- Reinigen oder ersetzen onstrichter-Set verstopft oder verschlissen Ungenügendes Nach- Pistole leicht schütteln, rieseln des Pulvers im schwenken Applikationstrichter oder Kraterbildung Spülluft-Motordrossel Lokale Gema- Keine Elektroden- defekt Vertretung kontaktieren spülluft 36 • Fehlerbehebung OptiFlex 2 CF...
-
Seite 39: Ersatzteilliste
Ø 8/6 mm, 8 mm Aussendurchmesser / 6 mm Innendurchmesser ACHTUNG! Bei Schäden durch Verwendung von Fremdteilen entfällt jeglicher Garantieanspruch! ► Es dürfen nur original Gema-Ersatzteile verwendet werden, da dadurch auch der Ex-Schutz erhalten bleibt. Ersatzteilliste • 37 OptiFlex 2 CF... -
Seite 40: Handbeschichtungsgerät Optiflex 2 Cf - Ersatzteilliste
V 02/14 Handbeschichtungsgerät OptiFlex 2 CF - Ersatzteilliste Pistolensteuereinheit CG13 – komplett (siehe entsprechende Betriebsanleitung) 1009 971 1008 070 Handpistole GM03 – komplett (siehe entsprechende Betriebsanleitung) Applikationstrichter-Set 250 ml – komplett (siehe entsprechende Betriebsanleitung) 1011 426 Pneumatikverbindung Förderluft – komplett (inkl. Pos. 4.1, 4.2 und 4.3) Schnellkupplung –... -
Seite 41: Handbeschichtungsgerät Optiflex 2 Cf - Ersatzteile
V 02/14 Handbeschichtungsgerät OptiFlex 2 CF - Ersatzteile Handbeschichtungsgerät OptiFlex 2 CF - Ersatzteile Ersatzteilliste • 39 OptiFlex 2 CF... -
Seite 42: Optiflex 2 Cf - Pneumatikgruppe
V 02/14 OptiFlex 2 CF - Pneumatikgruppe Filterpatrone - 20 µm 1008 239# Kunststoffrohr – Ø 8/6 mm, schwarz 103 152* Stopfen – Ø 8 mm 238 023 Magnetventil – komplett (inkl. Pos. 5), 24 VDC, 3 W, Ex 1008 240 Ventilspule –... - Seite 43 V 02/14 Ersatzteilliste • 41 OptiFlex 2 CF...
