Tetra
2. Entfernen Sie den Sicherungsring von den Rasten. Rasten Sie das i-Modul aus
den beiden Schnellkupplungen aus und schieben Sie die Sensorbefestigung
aus dem Sensorplattengehäuse. Dabei die Dichtungen nicht verlieren.
Einbau und Austausch eines i-Moduls
Wird ein i-Module gegen ein identisches Exemplar ausgetauscht, so bleibt die
jeweilige Konfiguration erhalten. Bei Austausch mit einem anderen i-Modul wird
dessen Standardkonfiguration geladen.
1. Nehmen Sie das i-Modul aus der Verpackung und achten Sie darauf dass der
Sensor vollständig in die Modulplatine eingesteckt ist.
Wenn Sie ein neues i-Modul in einen momentan unbenutzten Steckplatz
einstecken wollen, müssen Sie zuerst den i-Modul Platzhalter herausnehmen.
Befolgen Sie hierzu die Ausbauanweisungen für das i-Modul.
2 2 . . Achten Sie darauf, dass die Dichtung auf dem Sensor vorhanden ist und schieben
Sie dann den Sensor durch die Sensoröffnung im Sensorplattengehäuse. Lassen
Sie die Schnellkupplungen auf der i-Modul Platine einschnappen, damit das I-
Modul sicher sitzt, Kontrollieren, ob der Sensor weiterhin sicher auf der
Modulplatine eingesteckt ist. Den Sicherungsring wieder auf die Rasten aufsetzen.

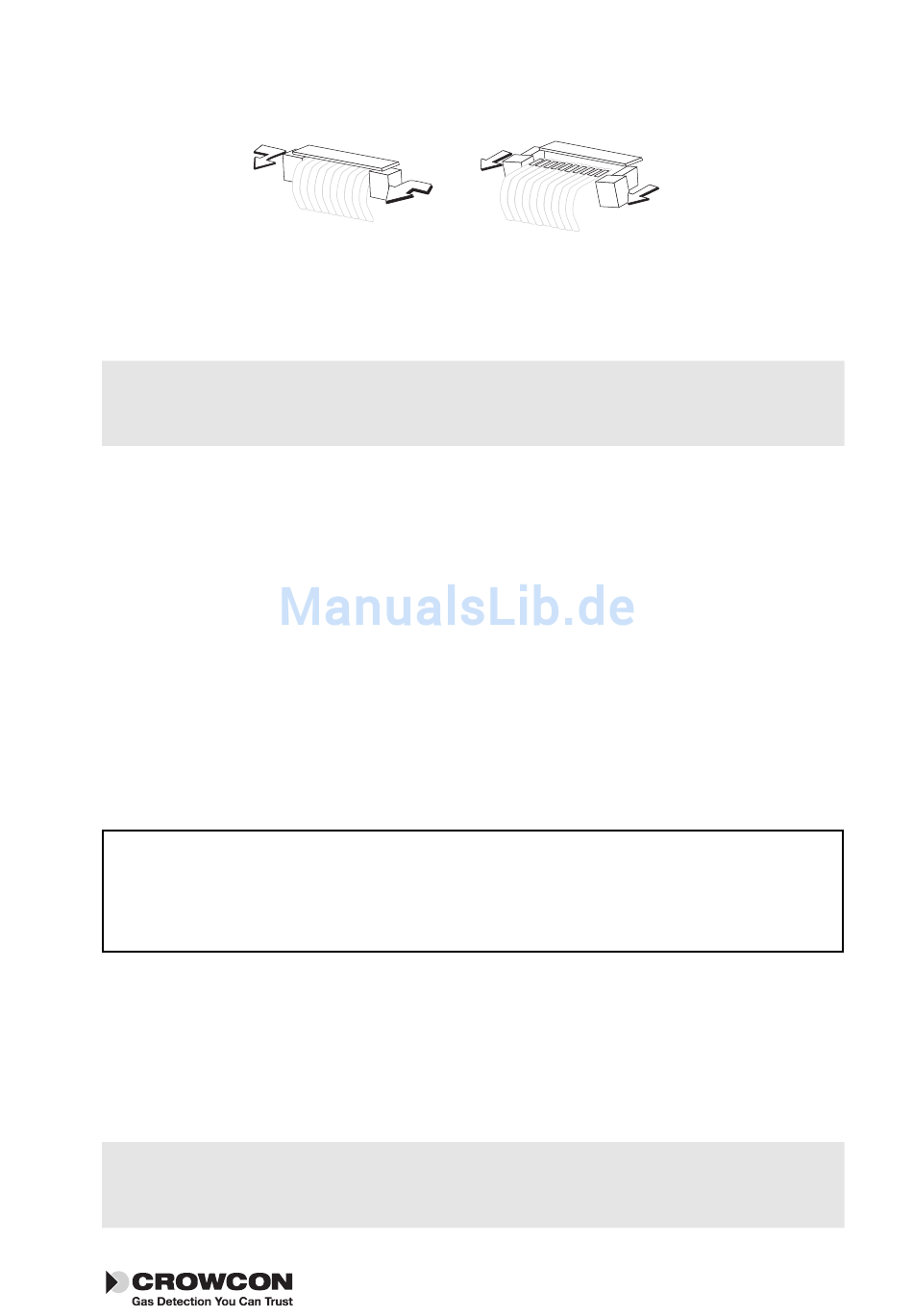

3 3 . . Das Flachkabel durch Zusammendrücken der beiden Befestigungsrasten auf
der Modulplatine und leichtes Ziehen anschließen. Das Flachkabel in den
Steckerplatz schieben, so dass die Metallkontakte von der Platine hinweg
weisen. Die beiden Sicherungsrasten wieder in Richtung Sensor schieben.
Dadurch wird das Flachkabel sicher gehalten.
Warnung
Das Flachkabel nicht verdrehen. Das Sensorgehäuse nicht zu weit aus der Platine
herausziehen, da sonst die Kabel bzw. elektrischen Anschlüsse beschädigt werden
können.
De Tetra-unit weer in elkaar zetten
1. Achten Sie darauf, dass alle Anschlusskabel gut angebracht sind. Schieben Sie
die gesamte Einheit in das Gehäuse zurück. Alle Dichtungen auf guten Sitz
kontrollieren. Oberteil und vorderes Gitter wieder montieren.
2 2 . . Das Tetra Gerät einschalten. Der neue Sensor wird automatisch erkannt.
Kontrollieren Sie, ob alle Filter und Dichtungen in gutem Zustand sind.
Alle fehlerhaften Teile austauschen.
Bei Problemen im Kapitel „Fehlersuche" nachsehen.
i-Modul Austausch
27
