Master E-50 Benutzerhandbuch Seite 7

CZ

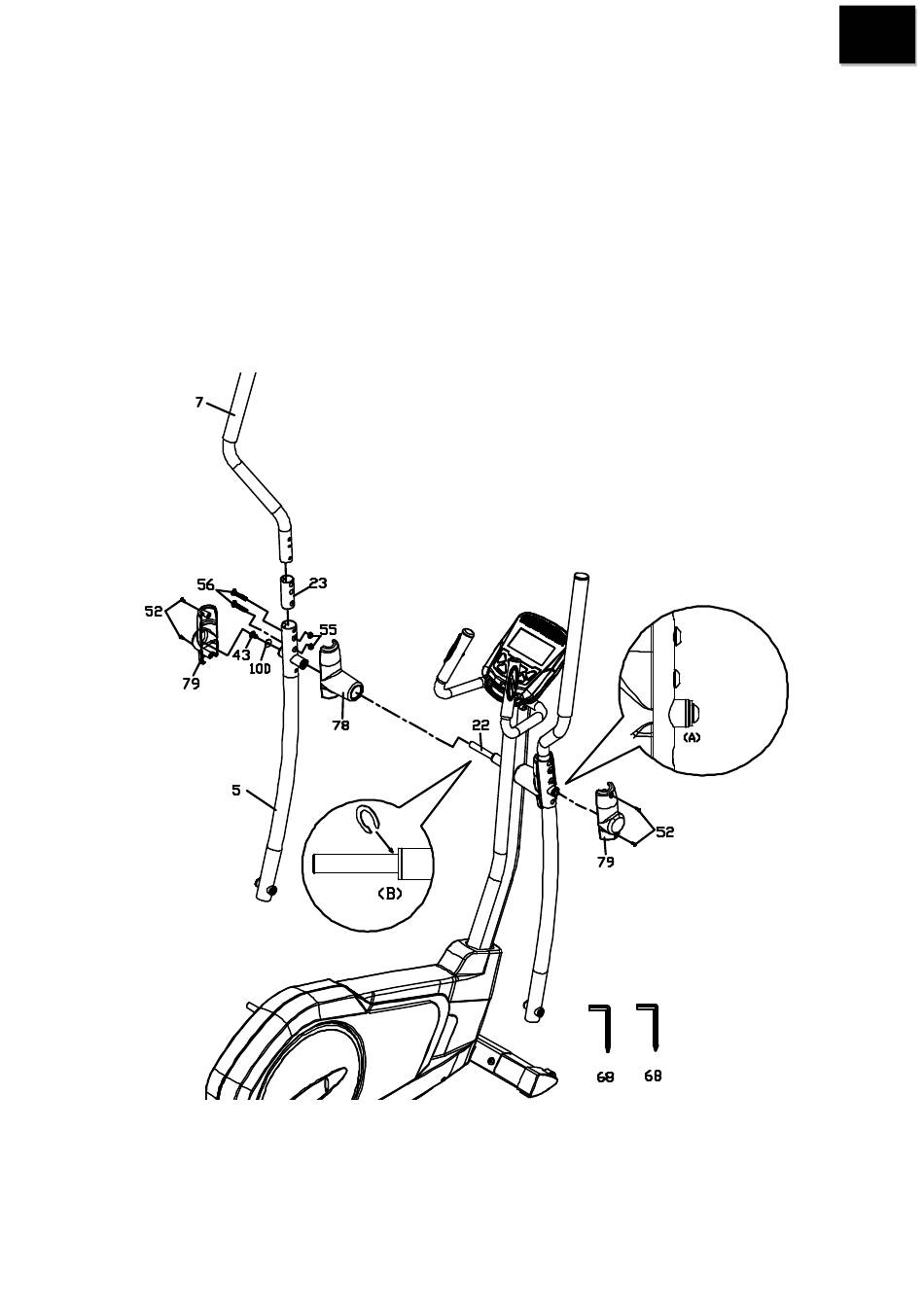

KROK 3
Spojte pravou horní pohyblivou rukojeť (7) s průchodkou (23) a spodní rukojetí (5). Spoj zajistětě dvěma
šrouby (56) s maticemi (55). Na osu rukojetí (22), nasuňte kryt (78) a smontovanou pohyblivou rukojeť
(5), vše dotáhněte šroubem (43) s podložkou (100). Pokud po složení na pravé straně osy (22) pozorujete
větší mezeru (detail A na obrázku), je nutné na opačný konec osy (22) vložit plastový C-kroužek pro
vymezení této vůle (detail B). Je tedy nutné povolit levý šroub (43) s podložkou (100), sundat levou
rukojeť (5) z osy (22) a instalovat plastový C-kroužek na levou stranu osy (22) k tyči řidítek (9).
Následuje opětovná montáž levé rukojeti (5) a dotáhnutí šroubu (43) s podložkou (100). Vůle na pravé
straně osy (22) by měla tímto krokem zmizet (detail A). Na obě pohyblivé rukojeti (5) a (6) umístíme
kryty (79) se šrouby (52).
7
