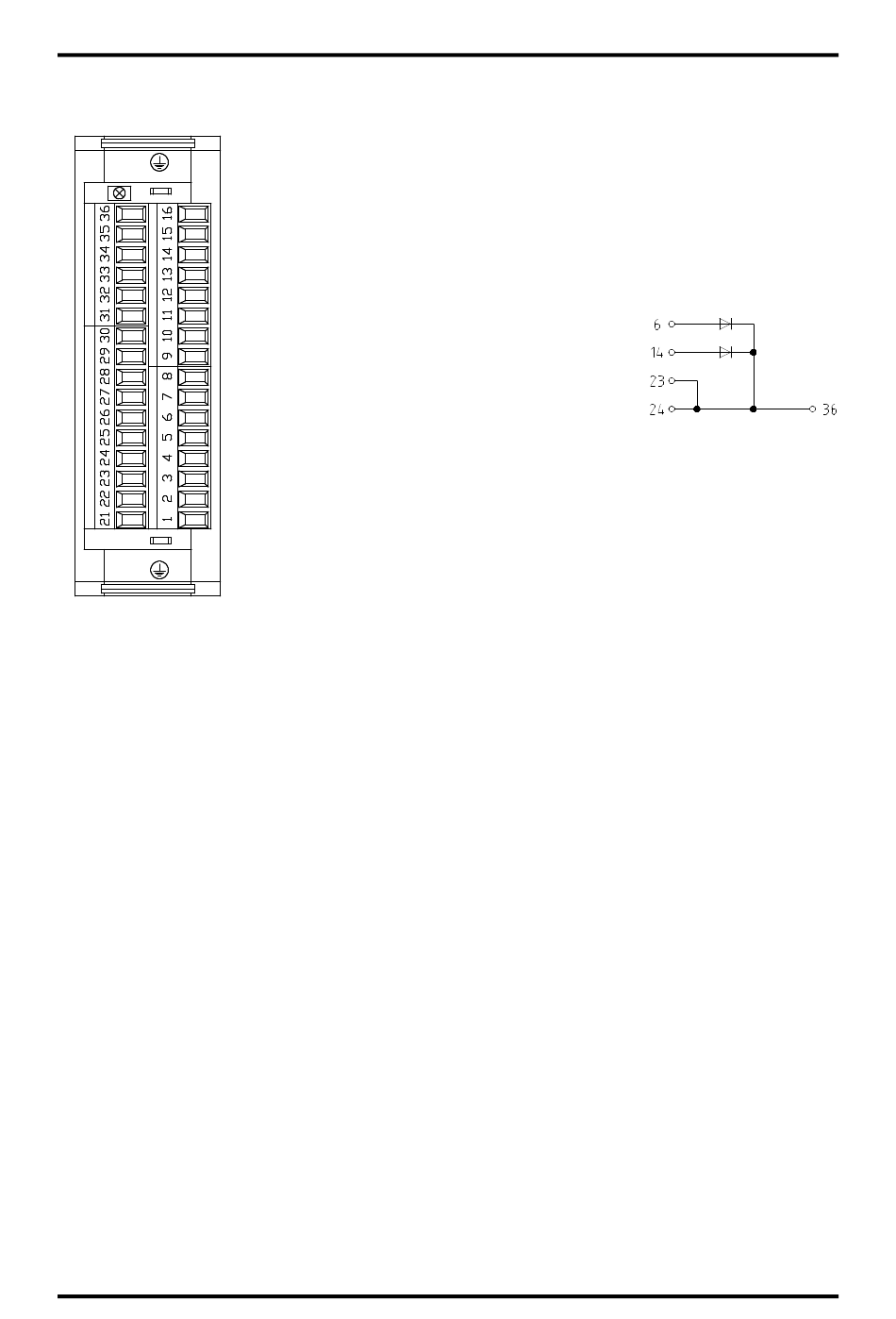

5. Anschlußbelegung
.
5.3. Anschlußbelegung SSI Ausgang 1 (Slave)
Klemme Bezeichnung
1 0V Versorgungsspannung
2 Data A (+)
3 Data B (-)
4 Clock A (+)
5 Clock B (-)
6 + 24 VDC Versorgungsspannung
7 Clear (+) bei inkremental Ausgangsoption
8 Clear (-) bei inkremental Ausgangsoption
5.4. Anschlußbelegung SSI Ausgang 2 (Slave)
Klemme Bezeichnung
9 0V Versorgungsspannung
10 Data A (+)
11 Data B (-)
12 Clock A (+)
13 Clock B (-)
14 + 24 VDC Versorgungsspannung
15 Clear (+) bei inkremental Ausgangsoption
16 Clear (-) bei inkremental Ausgangsoption
Hinweis: Die Klemmen 21, 22, 25, 26, 31, 1 und 9 sind untereinander verbunden.
Die Klemmen 23 und 24 sind untereinander verbunden.
Ausgabe: Apr. 17
5.1. Anschlußbelegung Versorgungsspannung
Klemme Bezeichnung
21 0V Versorgungsspannung
22 0V Versorgungsspannung
23 + 24V Versorgungsspannung
24 + 24V Versorgungsspannung
25 0V
26 0V
27 Eingang 1
28 Eingang 2
29 Eingang 3
30 Eingang 4
5.2. Anschlußbelegung SSI Eingang (Master)
Klemme Bezeichnung
31 0V Wegmeßsystemversorgung
32 Data A (+) des Wegmeßsystem´s
33 Data B (-) des Wegmeßsystem´s
34 Clock A (+) des Wegmeßsystem´s
35 Clock B (-) des Wegmeßsystem´s
36 + 24 VDC Versorgungsspannung des Wegmeßsystem´s
DIGICON
DK/SSS/V2
Seite: 5
