Inhaltszusammenfassung für Cornelius Nueva Style

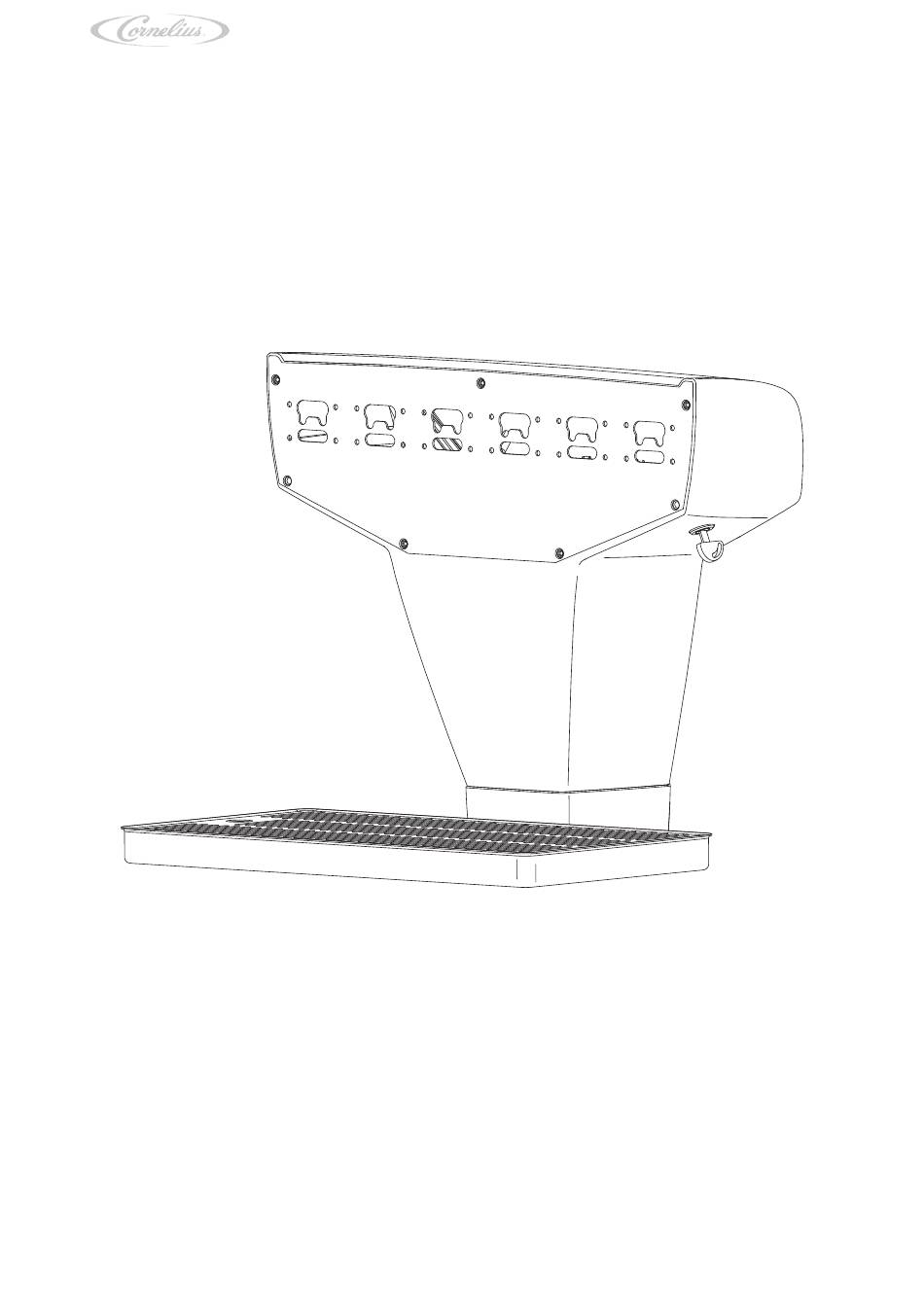

- Seite 1 Installations- und Serviceanleitung Schankaufsatz Nueva Style...
- Seite 2 Impressum Installations- und Serviceanleitung (Original-Anleitung) Dokumenten-Nr.: TD0004100 Schankaufsatz Geräte-Sachnr.: 221000250 Nueva Style Version Ausgabedatum: 01.07.2019 Änderungsstand: Index 1 Schutzvermerk (gemäß DIN ISO 16016:2017-08) Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht aus- drücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten.
- Seite 3 ............7.12 Tausch des Zapfhahnträgers Cornelius Deutschland GmbH Installations- und Serviceanleitung Schankaufsatz Dokumenten-Nr.: TD0004100 Nueva Style Version 01.07.2019, Index 1...
- Seite 4 ............10.1 Kabelplan Schankaufsatz Installations- und Serviceanleitung Schankaufsatz Cornelius Deutschland GmbH Nueva Style Dokumenten-Nr.: TD0004100 Version 01.07.2019, Index 1...
- Seite 5 Nicht bestimmungsgemäße Verwendung Die nicht bestimmungsgemäße Verwendung des Geräts sowie eigenmächtige Veränderungen am Gerät und dessen Komponen- ten können zu Personen- und Sachschäden führen, für die die Cornelius Deutschland GmbH keine Haftung übernimmt. Eine nicht bestimmungsgemäße Verwendung des Geräts ist verboten.
- Seite 6 Wählen Sie eine geeignete Verpackung, wenn Sie das Gerät selbst oder Komponenten des Geräts, z. B. zur Reparatur, an die Cornelius Deutschland GmbH senden. Achten Sie besonders darauf, dass das Gerät und die Komponenten gegen Stöße, Nässe, Verschmutzung und elektrostatische Entladung (ESD) geschützt sind. So vermeiden Sie Transportschäden am Gerät und den Komponenten, für die der Hersteller keine Haftung übernimmt.
- Seite 7 12 Abtropfgitter Beleuchtungskit 13 Thekenbefestigungskit Fronteinsatz Zapfhähne HINWEIS! Informationen zu den an Ihrem Gerät verbauten Zapfhähnen finden Sie in der jeweiligen verbindlichen Doku- mentation zum Zapfhahn. Cornelius Deutschland GmbH Installations- und Serviceanleitung Schankaufsatz Dokumenten-Nr.: TD0004100 Nueva Style Version 01.07.2019, Index 1...
- Seite 8 1/4 Zoll ID, 9,5 mm AD 3/8 Zoll AD Leitung 220097434 Spannungsversorgung Schankaufsatz Leitung 220046597 Spannungsversorgung Spannungswandler Beleuchtungskit 1. ID = Innendurchmesser 2. AD = Außendurchmesser Installations- und Serviceanleitung Schankaufsatz Cornelius Deutschland GmbH Nueva Style Dokumenten-Nr.: TD0004100 Version 01.07.2019, Index 1...
- Seite 9 • Sämtliche Elektro- und Klempnerarbeiten müssen gemäß nationalen und kommunalen Gesetzen, Vor- schriften und Richtlinien durchgeführt werden. Eine Nichtbeachtung kann zu Tod, schweren Verletzungen oder Sachschäden führen. Cornelius Deutschland GmbH Installations- und Serviceanleitung Schankaufsatz Dokumenten-Nr.: TD0004100 Nueva Style Version 01.07.2019, Index 1...
- Seite 10 3. Bohren Sie anhand der Bohrschablone die Löcher für die Gewindebolzen in den Unterbau. 4. Sägen Sie anhand der Bohrschablone die Öffnung für die Schläuche und Leitungen in den Unterbau. 5. Reinigen Sie den Unterbau von Verschmutzungen. Installations- und Serviceanleitung Schankaufsatz Cornelius Deutschland GmbH Nueva Style Dokumenten-Nr.: TD0004100 Version 01.07.2019, Index 1...
- Seite 11 Gewindebolzen in den Standfuß (Abb. 3/2) eindrehen. Abb. 3 2. Positionieren Sie die Flachdichtung (Abb. 4/2) am Standfuß (Abb. 4/1) des Geräts. Abb. 4 Cornelius Deutschland GmbH Installations- und Serviceanleitung Schankaufsatz Dokumenten-Nr.: TD0004100 Nueva Style Version 01.07.2019, Index 1...
- Seite 12 1. Befestigen Sie die Gewindebolzen (Abb. 9/1), am Standfuß (Abb. 9/2) des Geräts, indem Sie die Gewindebolzen in den Standfuß (Abb. 9/2) eindrehen. Abb. 9 Installations- und Serviceanleitung Schankaufsatz Cornelius Deutschland GmbH Nueva Style Dokumenten-Nr.: TD0004100 Version 01.07.2019, Index 1...
- Seite 13 (Abb. 12/4) im Unterthekenkühler. Abb. 12 3. Trennen Sie alle Schläuche (Abb. 13/1) an der Python (Abb. 13/2). 4. Versehen Sie alle Schläuche mit einer Verschlusskappe. Abb. 13 Cornelius Deutschland GmbH Installations- und Serviceanleitung Schankaufsatz Dokumenten-Nr.: TD0004100 Nueva Style Version 01.07.2019, Index 1...
- Seite 14 1. Führen Sie Schritt 1 bis Schritt 8 der Demontage ohne Standfußerhöhung durch. 2. Entfernen Sie die Dichtungslippe (Abb. 18/1) an der Standfußerhöhung (Abb. 18/2). Abb. 18 Installations- und Serviceanleitung Schankaufsatz Cornelius Deutschland GmbH Nueva Style Dokumenten-Nr.: TD0004100 Version 01.07.2019, Index 1...
- Seite 15 „Installations- und Serviceanleitung Unterthekenkühler“. Abschließende Arbeiten 1. Montieren Sie das Frontpanel, siehe Kapitel 7.9. Abb. 22 2. Montieren Sie den Zapfhahn, siehe Dokumentation zum Zapfhahn. Cornelius Deutschland GmbH Installations- und Serviceanleitung Schankaufsatz Dokumenten-Nr.: TD0004100 Nueva Style Version 01.07.2019, Index 1...
- Seite 16 „Gebrauchsanleitung Schankaufsatz“, Dokumen- ten-Nr.: TD0004000 täglich Schankaufsatz, außen Reinigen, siehe Dokumentation „Gebrauchsanlei- tung Schankaufsatz“, Dokumenten-Nr.: TD0004000 alle 3 Monate Schankaufsatz, innen Schläuche/Ventile reinigen, siehe Kapitel 6.2 Installations- und Serviceanleitung Schankaufsatz Cornelius Deutschland GmbH Nueva Style Dokumenten-Nr.: TD0004100 Version 01.07.2019, Index 1...
- Seite 17 8. Machen Sie den Reinigungsbehälter und die Schläuche drucklos, indem Sie das Überdruckventil am Reinigungsbehälter be- tätigen. 9. Befüllen Sie den Reinigungsbehälter mit klarem Wasser. Schritt 9 Cornelius Deutschland GmbH Installations- und Serviceanleitung Schankaufsatz Dokumenten-Nr.: TD0004100 Nueva Style Version 01.07.2019, Index 1...
- Seite 18 Sachschäden führen. Tausch der Zapfhähne HINWEIS! Informationen zum Tausch der an Ihrem Gerät verbauten Zapfhähne finden Sie in der jeweiligen verbindlichen Dokumentation zum Zapfhahn. Installations- und Serviceanleitung Schankaufsatz Cornelius Deutschland GmbH Nueva Style Dokumenten-Nr.: TD0004100 Version 01.07.2019, Index 1...
- Seite 19 2. Heben Sie das Frontpanel (Abb. 27/4) mit der Taxihaube (Abb. 27/1) nach vorne vom Rück- panel (Abb. 27/2) ab. 3. Trennen Sie die elektrischen Leitungen am Spannungswandler (Abb. 27/3). Abb. 27 Cornelius Deutschland GmbH Installations- und Serviceanleitung Schankaufsatz Dokumenten-Nr.: TD0004100 Nueva Style...
- Seite 20 15. Befestigen Sie das Halteblech (Abb. 32/2) mit den Befestigungsschrauben (Abb. 32/1). 16. Positionieren Sie die Taxihaube (Abb. 29/1) am Frontpanel (Abb. 29/2). Abb. 32 Installations- und Serviceanleitung Schankaufsatz Cornelius Deutschland GmbH Nueva Style Dokumenten-Nr.: TD0004100 Version 01.07.2019, Index 1...
- Seite 21 5. Trennen Sie die elektrischen Leitungen (Abb. 36/1 und 5) am Display. 6. Entfernen Sie die Befestigungsschrauben (Abb. 36/2) des Halteblechs (Abb. 36/3). 7. Entfernen Sie das Halteblech (Abb. 37/3) mit dem Display aus der Taxihaube (Abb. 37/4) Abb. 36 Cornelius Deutschland GmbH Installations- und Serviceanleitung Schankaufsatz Dokumenten-Nr.: TD0004100 Nueva Style...
- Seite 22 12. Entfernen Sie die Befestigungsschrauben (Abb. 40/1) der hinteren Werbescheibe (Abb. 40/2). Abb. 40 13. Entfernen Sie die hintere Werbescheibe (Abb. 41/1) aus der Taxihaube (Abb. 41/2). Abb. 41 Installations- und Serviceanleitung Schankaufsatz Cornelius Deutschland GmbH Nueva Style Dokumenten-Nr.: TD0004100 Version 01.07.2019, Index 1...
- Seite 23 7. Positionieren Sie das Frontpanel (Abb. 44/3) mit der Haube (Abb. 44/1) am Rückpanel (Abb. 44/2). 8. Befestigen Sie das Frontpanel (Abb. 43/2) mit den Befestigungsschrauben (Abb. 43/1). Abb. 45 Cornelius Deutschland GmbH Installations- und Serviceanleitung Schankaufsatz Dokumenten-Nr.: TD0004100 Nueva Style...
- Seite 24 7. Kleben Sie das LED-Band (Abb. 47/2) auf die Klebestelle am Halteblech (Abb. 47/1). Abb. 47 Abschließende Arbeiten 1. Montieren Sie das Beleuchtungskit, siehe Kapitel 7.6. Installations- und Serviceanleitung Schankaufsatz Cornelius Deutschland GmbH Nueva Style Dokumenten-Nr.: TD0004100 Version 01.07.2019, Index 1...
- Seite 25 6. Schließen Sie ggf. elektrische Leitungen an. 7. Positionieren Sie das Frontpanel (Abb. 50/2) am Rückpanel (Abb. 50/1). 8. Befestigen Sie das Frontpanel (Abb. 49/2) mit den Befestigungsschrauben (Abb. 49/1). Cornelius Deutschland GmbH Installations- und Serviceanleitung Schankaufsatz Dokumenten-Nr.: TD0004100 Nueva Style...
- Seite 26 6. Isolieren Sie den Sodaverteiler mit der großen Isolierung, siehe Kapitel 7.12. Abschließende Arbeiten 1. Montieren Sie das Frontpanel, siehe Kapitel 7.9. Abb. 52 2. Montieren Sie die Zapfhähne, siehe Dokumentation zum Zapfhahn. Installations- und Serviceanleitung Schankaufsatz Cornelius Deutschland GmbH Nueva Style Dokumenten-Nr.: TD0004100 Version 01.07.2019, Index 1...
- Seite 27 Nur bei Geräten ohne Sodaverteiler: Positionieren Sie die Sodaschläuche im Zapfhahnträ- ger. Abb. 54 Abschließende Arbeiten 1. Montieren Sie ggf. den Sodaverteiler (Option), siehe Kapitel 7.11. Cornelius Deutschland GmbH Installations- und Serviceanleitung Schankaufsatz Dokumenten-Nr.: TD0004100 Nueva Style Version 01.07.2019, Index 1...
- Seite 28 3. Reinigen Sie das Gerät äußerlich, siehe Dokumentation „Gebrauchsanleitung Schankauf- satz“, Dokumenten-Nr.: TD0004000. 4. Führen Sie ggf. die Konfigurationsarbeiten der Zapfhähne durch, siehe Dokumentation zum Zapfhahn. Abb. 55 Installations- und Serviceanleitung Schankaufsatz Cornelius Deutschland GmbH Nueva Style Dokumenten-Nr.: TD0004100 Version 01.07.2019, Index 1...
- Seite 29 • Sämtliche Elektro- und Klempnerarbeiten müssen gemäß nationalen und kommunalen Gesetzen, Vor- schriften und Richtlinien durchgeführt werden. Eine Nichtbeachtung kann zu Tod, schweren Verletzungen oder Sachschäden führen. Cornelius Deutschland GmbH Installations- und Serviceanleitung Schankaufsatz Dokumenten-Nr.: TD0004100 Nueva Style Version 01.07.2019, Index 1...
- Seite 30 (siehe Dokumentati- on zur CO -Anlage) Fehler am Unterthekenkühler siehe Dokumentation zum Unterthekenkühler -Versorgung zu niedrig -Flasche wechseln Installations- und Serviceanleitung Schankaufsatz Cornelius Deutschland GmbH Nueva Style Dokumenten-Nr.: TD0004100 Version 01.07.2019, Index 1...
- Seite 31 Mitgeltende Dokumente Mitgeltende Dokumente 10.1 Kabelplan Schankaufsatz Cornelius Deutschland GmbH Installations- und Serviceanleitung Schankaufsatz Dokumenten-Nr.: TD0004100 Nueva Style Version 01.07.2019, Index 1...
- Seite 32 Cornelius Deutschland GmbH Tel.: +49 (0) 21 73 / 79 3 – 0 Carl-Leverkus-Str. 15 Fax: +49 (0) 21 73 / 77 4 – 38 40764 Langenfeld E-Mail: info@cornelius.com Deutschland...
