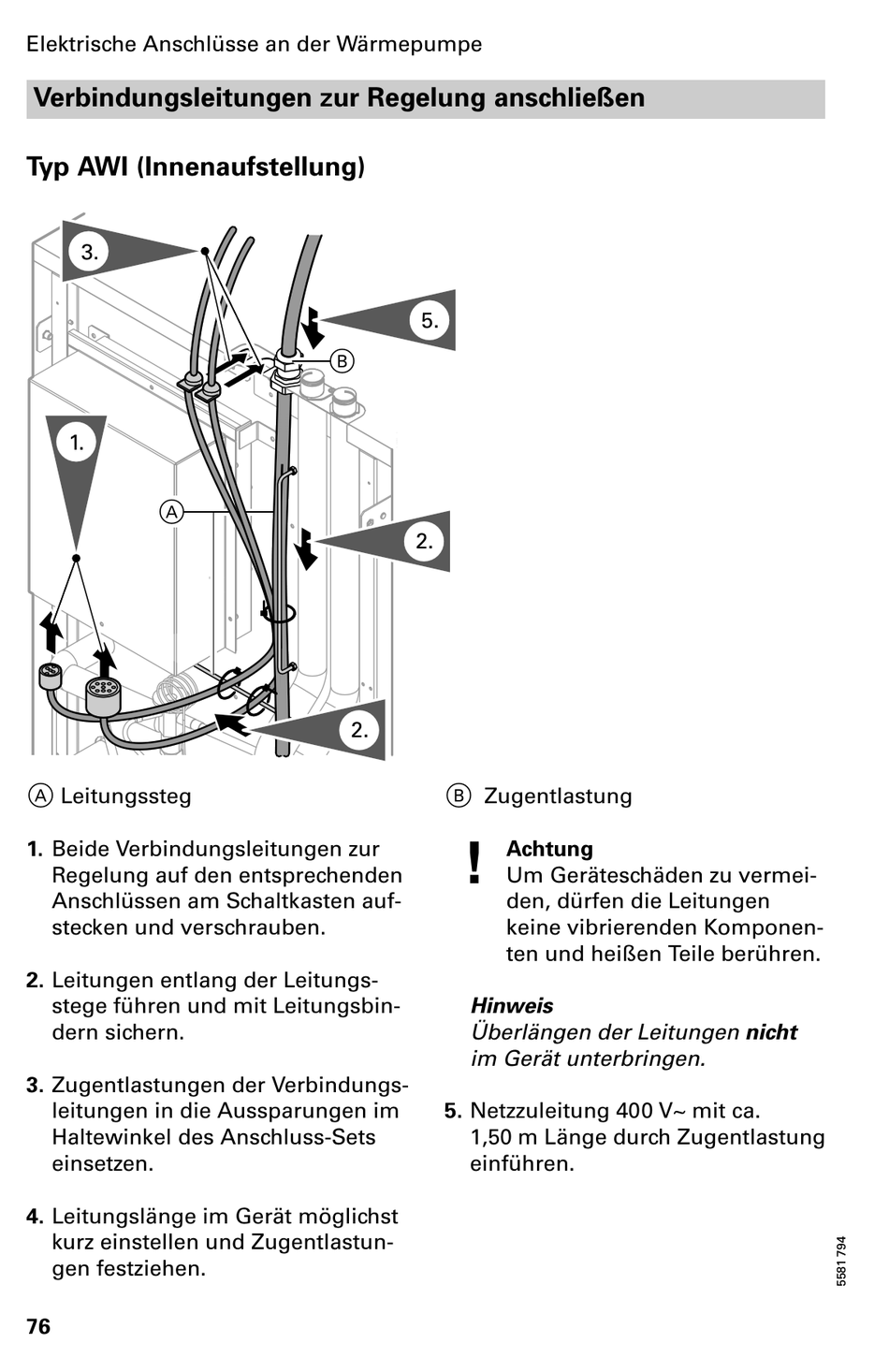

Elektrische Anschlüsse an der Wärmepumpe
Verbindungsleitungen zur Regelung anschließen

Typ AWI (Innenaufstellung)

3.
1.
A
A Leitungssteg
1. Beide Verbindungsleitungen zur
Regelung auf den entsprechenden
Anschlüssen am Schaltkasten auf
stecken und verschrauben.
2. Leitungen entlang der Leitungs
stege führen und mit Leitungsbin
dern sichern.
3. Zugentlastungen der Verbindungs
leitungen in die Aussparungen im
Haltewinkel des Anschluss−Sets
einsetzen.
4. Leitungslänge im Gerät möglichst
kurz einstellen und Zugentlastun
gen festziehen.
76
5.
B
2.
2.
B Zugentlastung
!
Hinweis
Überlängen der Leitungen nicht
im Gerät unterbringen.
5. Netzzuleitung 400 V~ mit ca.
1,50 m Länge durch Zugentlastung
einführen.
Achtung
Um Geräteschäden zu vermei
den, dürfen die Leitungen
keine vibrierenden Komponen
ten und heißen Teile berühren.
