Störungsbehebung
Instandsetzung

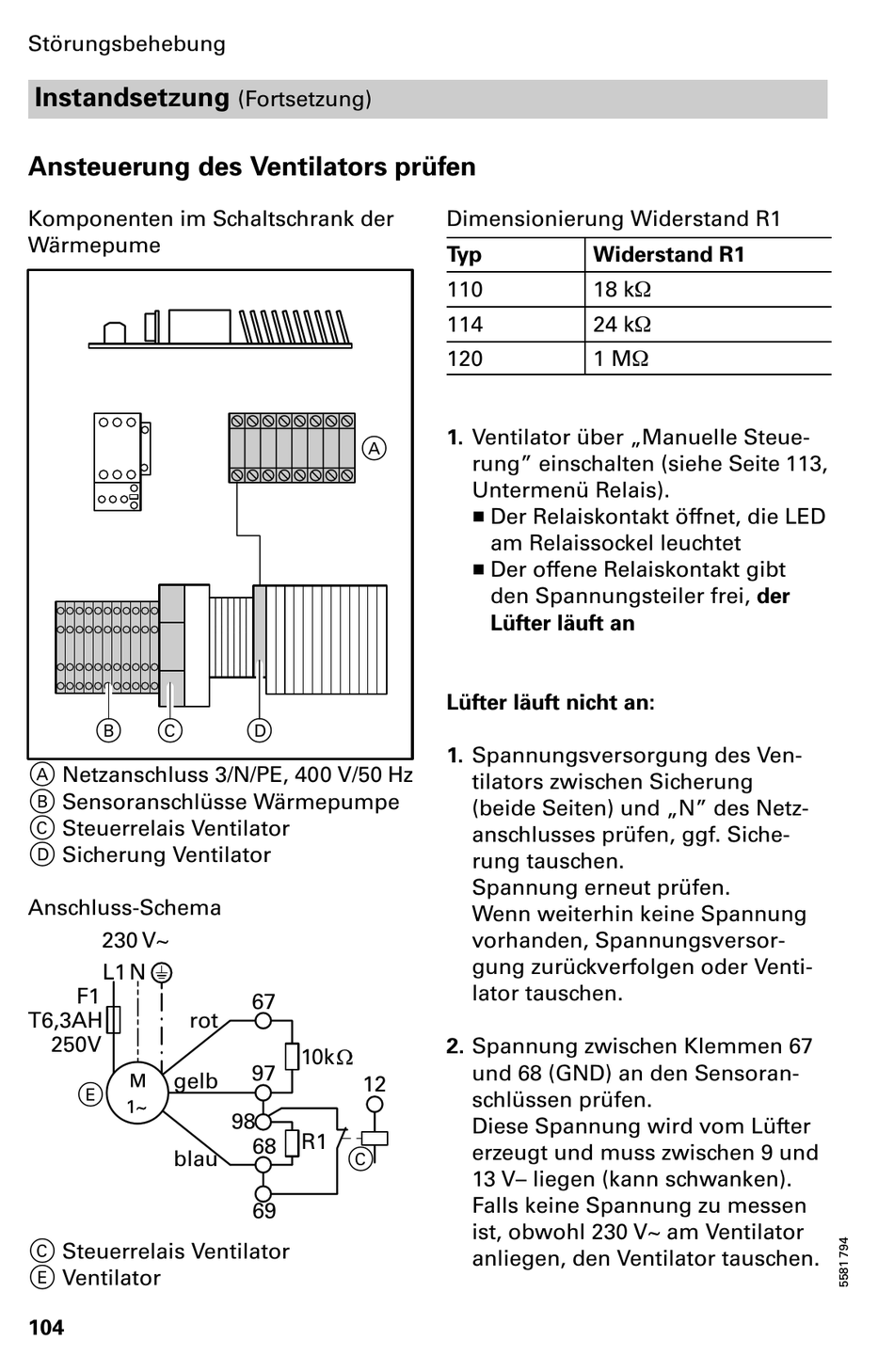

Ansteuerung des Ventilators prüfen
Komponenten im Schaltschrank der
Wärmepume
B C
A Netzanschluss 3/N/PE, 400 V/50 Hz
B Sensoranschlüsse Wärmepumpe
C Steuerrelais Ventilator
D Sicherung Ventilator
Anschluss−Schema
230 V~
L1 N
F1
T6,3AH rot
250V
gelb
E
blau
C Steuerrelais Ventilator
E Ventilator
104
(Fortsetzung)
A
D
67
10k
97
12
98
R1
68
C
69
Dimensionierung Widerstand R1
Typ Widerstand R1
110 18 kW
114 24 kW
120 1 MW
1. Ventilator über Manuelle Steue
rung" einschalten (siehe Seite 113,
Untermenü Relais).
H Der Relaiskontakt öffnet, die LED
am Relaissockel leuchtet
H Der offene Relaiskontakt gibt
den Spannungsteiler frei, der
Lüfter läuft an
Lüfter läuft nicht an:
1. Spannungsversorgung des Ven
tilators zwischen Sicherung
(beide Seiten) und N" des Netz
anschlusses prüfen, ggf. Siche
rung tauschen.
Spannung erneut prüfen.
Wenn weiterhin keine Spannung
vorhanden, Spannungsversor
gung zurückverfolgen oder Venti
lator tauschen.
2. Spannung zwischen Klemmen 67
und 68 (GND) an den Sensoran
schlüssen prüfen.
Diese Spannung wird vom Lüfter
erzeugt und muss zwischen 9 und
13 V liegen (kann schwanken).
Falls keine Spannung zu messen
ist, obwohl 230 V~ am Ventilator
anliegen, den Ventilator tauschen.
