Rohrleitungsdiagramm Und Abbildungen - Graco Promix 2Ke Betriebsanleitung

Installation

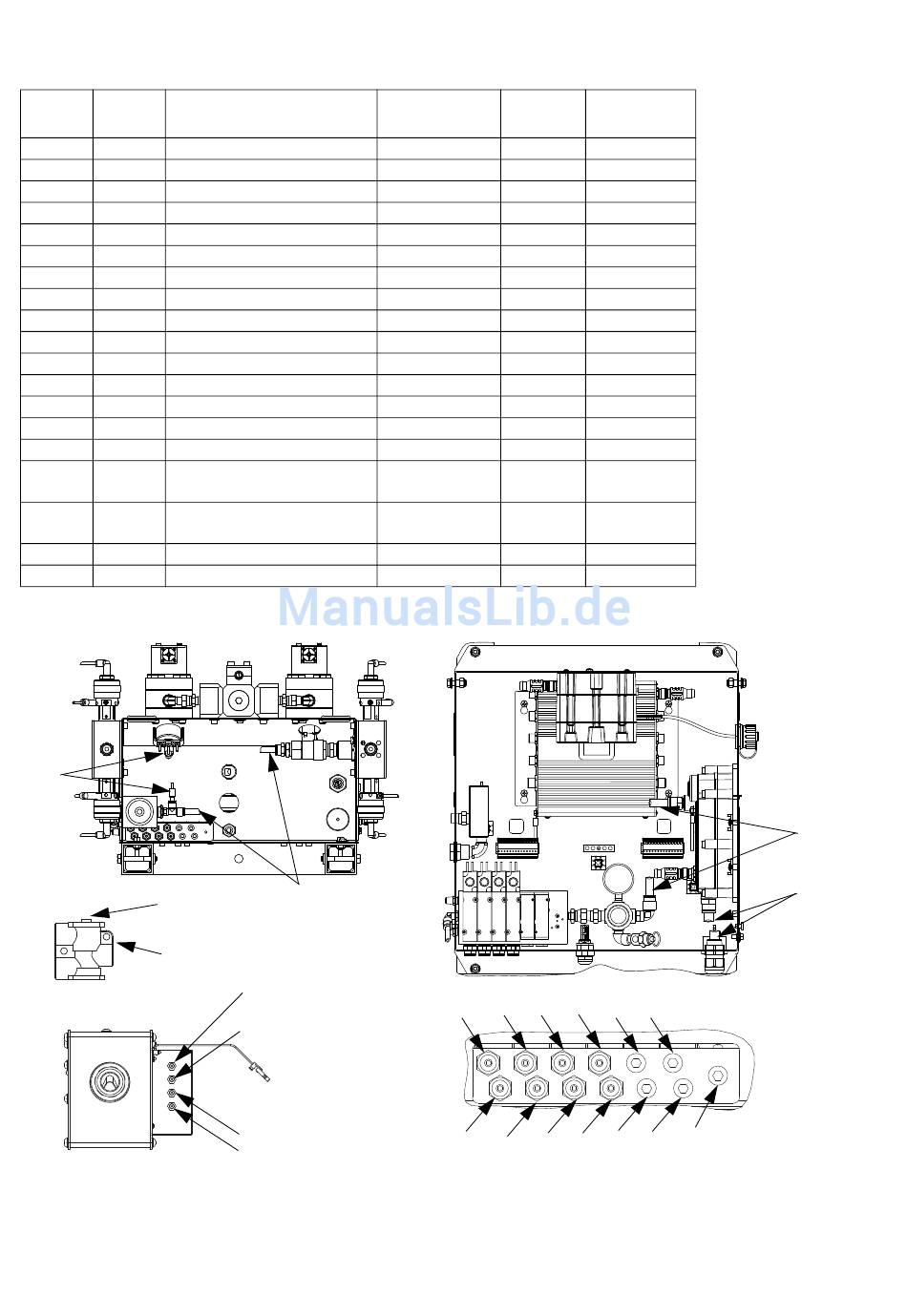

Rohrleitungsdiagramm und Abbildungen

Typ Farbe Beschreibung
Luft- Grün Lösungsmittelventil A EIN
Luft- Grün Dosierventil A1 EIN
Luft- Grün Lösungsmittelventil B EIN
Luft- Grün Dosierventil B EIN
Luft- Grün Dosierventil A2 EIN
Luft- Grün Dosierventil A3 EIN
Luft- Rot Lösungsmittelventil A AUS
Luft- Rot Dosierventil A1 AUS
Luft- Rot Lösungsmittelventil B AUS
Luft- Rot Dosierventil B AUS
Luft- Rot Dosierventil A2 AUS
Luft- Rot Dosierventil A3 AUS
Luft- ----- Hauptluft an Manometer
Luft- Natürlich Magnetventilluft
Luft- Natürlich Hauptluft an Filter
Ventilblock A an
Material -----
Volumenzähler A
Ventilblock B an
Material -----
Volumenzähler B
Luft- Schwarz Generatorluftausgang*
Luft- Natürlich Luftregler an Generator*
* Wird nur für IS-Modelle verwendet.
A1
GFB1-S
ATOM-1
ti13861a
20
Anfangspunkt Endpunkt
1G
2G
3G
4G
5G
6G
1R
2R
3R
4R
5R
6R
A1
A2
A3
A4
A5
A6
A7
A3
ti16773a
GFB1-P (Unter Druck
stehende Luftleitung)
GFB1-A
GFB1-C
GFB1-S ti13863a
Rohr-AD
Zoll (mm)
1G 0,156 (4,0)
2G 0,156 (4,0)
3G 0,156 (4,0)
4G 0,156 (4,0)
5G 0,156 (4,0)
6G 0,156 (4,0)
1R 0,156 (4,0)
2R 0,156 (4,0)
3R 0,156 (4,0)
4R 0,156 (4,0)
5R 0,156 (4,0)
6R 0,156 (4,0)
A1 0,156 (4,0)
A2 0,25 (6,3)
A3 0,25 (6,3)
A4 0,375 (9,5)
A5 0,375 (9,5)
A6 0,5 (12,7)
A7 0,375 (9,5)
5R 6R
1R 2R 3R 4R
1G
2G 3G 4G
5G 6G
*
IS-Modelle
A7*
A6*
ti16771a
ti16770a
GFB1-C
3A1676M
