ABB AP300 Baueinleitung Seite 9

2.1.2 Sensortyp AP302/AP303
Einbau-/Durchflussversion
1. Vor dem Einsetzen oder Entfernen von Sensoren müssen
die Prozessleitungen geschlossen und der Druck
abgelassen werden.
2. Das Sensorgewinde zur Abdichtung mit PTFE-Klebeband
oder anderen Dichtstoffen umwickeln. Das zu feste
Anziehen des Sensorgewindes kann den Sensor von innen
beschädigen.
3. Sensoren werden manchmal aufrecht in ein T-Stück in
einer Leitung eingesetzt, die nicht vollständig gefüllt ist.
Bei beiden Versionen können instabile und fehlerhafte
Messungen auftreten. Dies lässt sich verhindern, indem
der Sensor so gedreht wird, dass die Durchflusszelle
vollständig in das zu messende Medium eingetaucht ist.

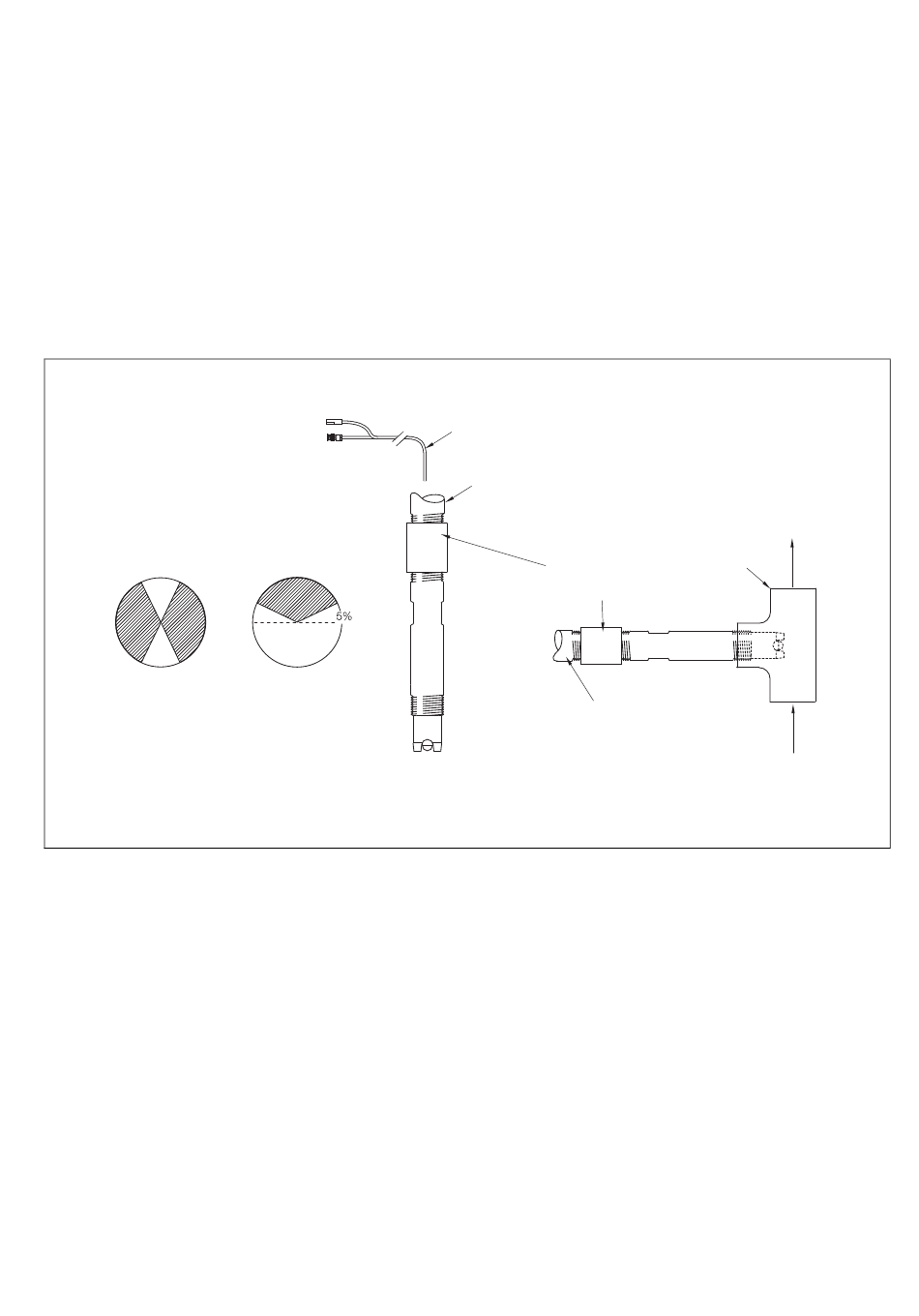

Bei horizontal verlaufenden
Rohrleitungen befindet sich die
bevorzugte Einbauposition im
schraffierten Bereich. Die Montage ist an
einer beliebigen Stelle des
Außenumfangs zulässig.
Rundglas
Abb. 2.3 Installation des AP302/3
Temperaturkompensator-
Anschluss (falls vorhanden)
BNC-Stecker
Flachglas
Eintauchversion des Sensortyps
AP302/AP303
Eintauchversion
1. Der Flüssigkeitspegel ist in Behältern, Wannen und
Kanälen immer unterschiedlich. Damit der Sensor stets in
die Probenflüssigkeit eingetaucht ist, muss er auf den
untersten repräsentativen Pegel abgesenkt sein.
2. Die Sensorkabel an den Eintauchsensoren müssen lang
genug sein, damit der BNC-Stecker außerhalb des
Eintauchbereichs an ein Verlängerungskabel
angeschlossen werden kann.
Kabel
Sensorende und Kabel sollten in
einem abgedichteten Isolierrohr
verlegt werden (vom Kunden
bereitgestellt)
3
/ -Zoll-NPT-Durchflusszelle
4
(vom Kunden bereitgestellt)
3
/ -Zoll-Gewinde
4
(vom Kunden bereitgestellt)
Schutzrohr
(vom Kunden bereitgestellt)
Durchflussanwendungen
AP300 | Kombinierte pH/Redox (ORP)-Sensoren | IM/AP300-D Rev. J 9
Probenauslass
Probeneinlauf
AP302/3-Sensor für
