1 Einführung
1.1 Zweck
Diese Betriebsanleitung beschreibt die Installation und Wartung der industriell einsetzbaren Elektrodensysteme für pH und
Redox (ORP) der Serie AP300.
1.2 Sensoren und Systeme
Die Sensoren werden in drei Gruppen eingeteilt:
— AP301 Überwurfmutter – Einbau/Eintauchen
— AP302 Verschraubung – Einbau/Eintauchen
— AP304/5 Kugelventil – Einbau
1.3 Beschreibung der Sensoren
1.3.1 AP301
Bei den Sensoren des Typs AP301 handelt es sich um Mehrzwecksensoren in Einbau-, Durchfluss- und Eintauchversion mit
Bajonettanschluss. Das Sensorgehäuse besteht aus chemikalienbeständigem PPS (Ryton).
Der Sensor kann über einen Ryton-Schnellanschluss mit Gewindeadapter an 1-Zoll-Klemmringverschraubungen angepasst
werden.
Bei den Eintauchversionen wird die Elektrode durch einen optional erhältlichen Elektrodenschutzkorb aus PVC geschützt.
Abmessungen in mm
165,1
Nr. 1 18 Viton
O-Ringe (je 2)
Sensor
1-Zoll-NPT-Durchflusszell
e (Teile-Nr. 7670046)

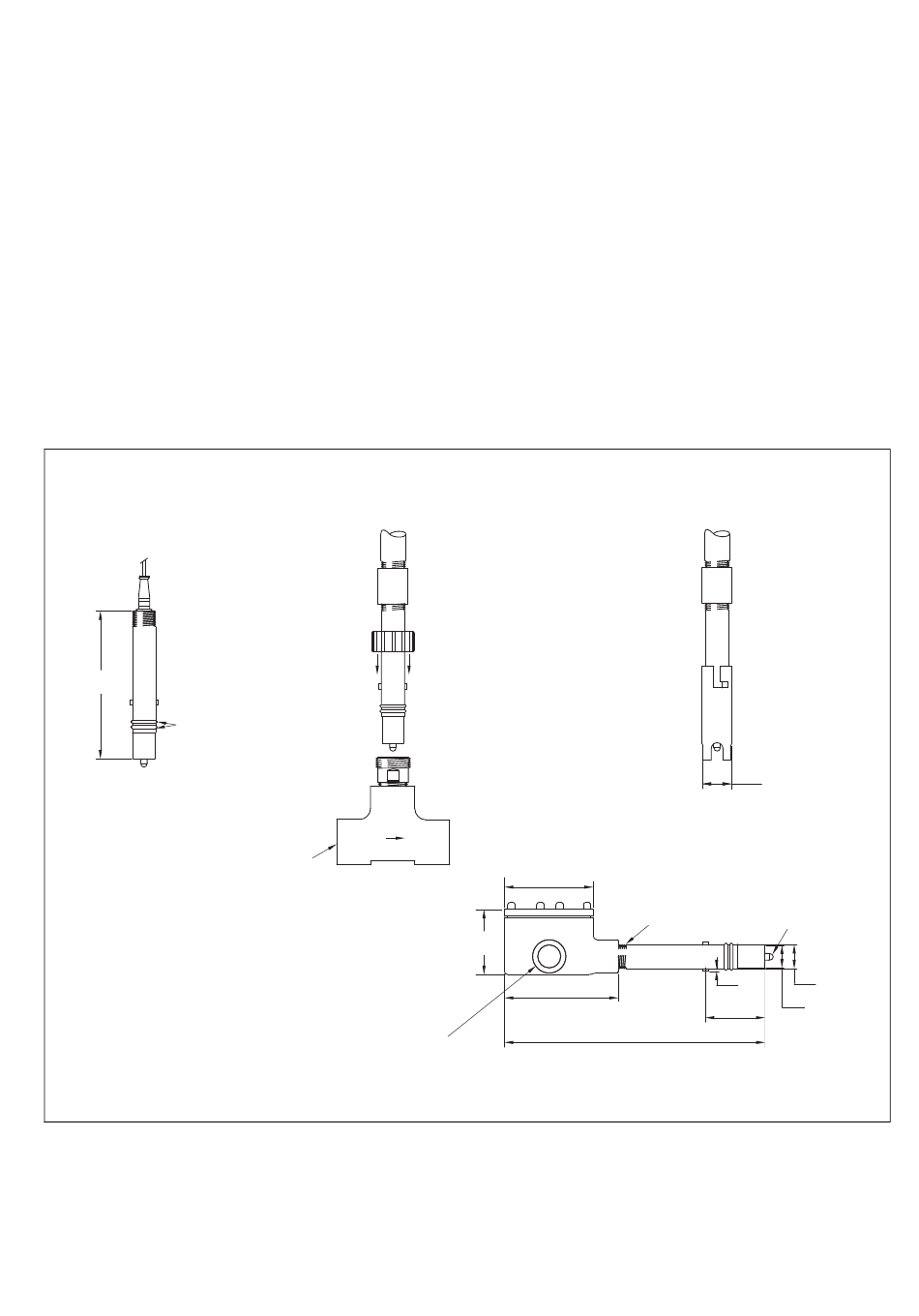

Abb. 1.1 AP301 – Sensoren und Abmessungen
Optionale Gewindeadapter
Durchfluss
71,1
3
/
-Zoll-NPT-
4
Kabelanschluss
AP300 | Kombinierte pH/Redox (ORP)-Sensoren | IM/AP300-D Rev. J 3
3
/
-Zoll-NPT-Anschlussrohr und
4
Gewinde (vom Kunden bereitgestellt)
Optionaler
PVC-Eintauchschutz
95,0
3
/
-Zoll-NPT
4
120,0
276,9
Sensor mit Optionaler Anschlusskasten
33,0
Elektrode
2,5
26,7
24,4
64,5
