Robuste pH/Redox-Sensorsysteme (ORP) mit
Bedienungsanleitung
IM/AP200–D_12
schnellem Temperaturansprechverhalten für
kritische Prozesse
Serie AP200

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ABB AP200 Series

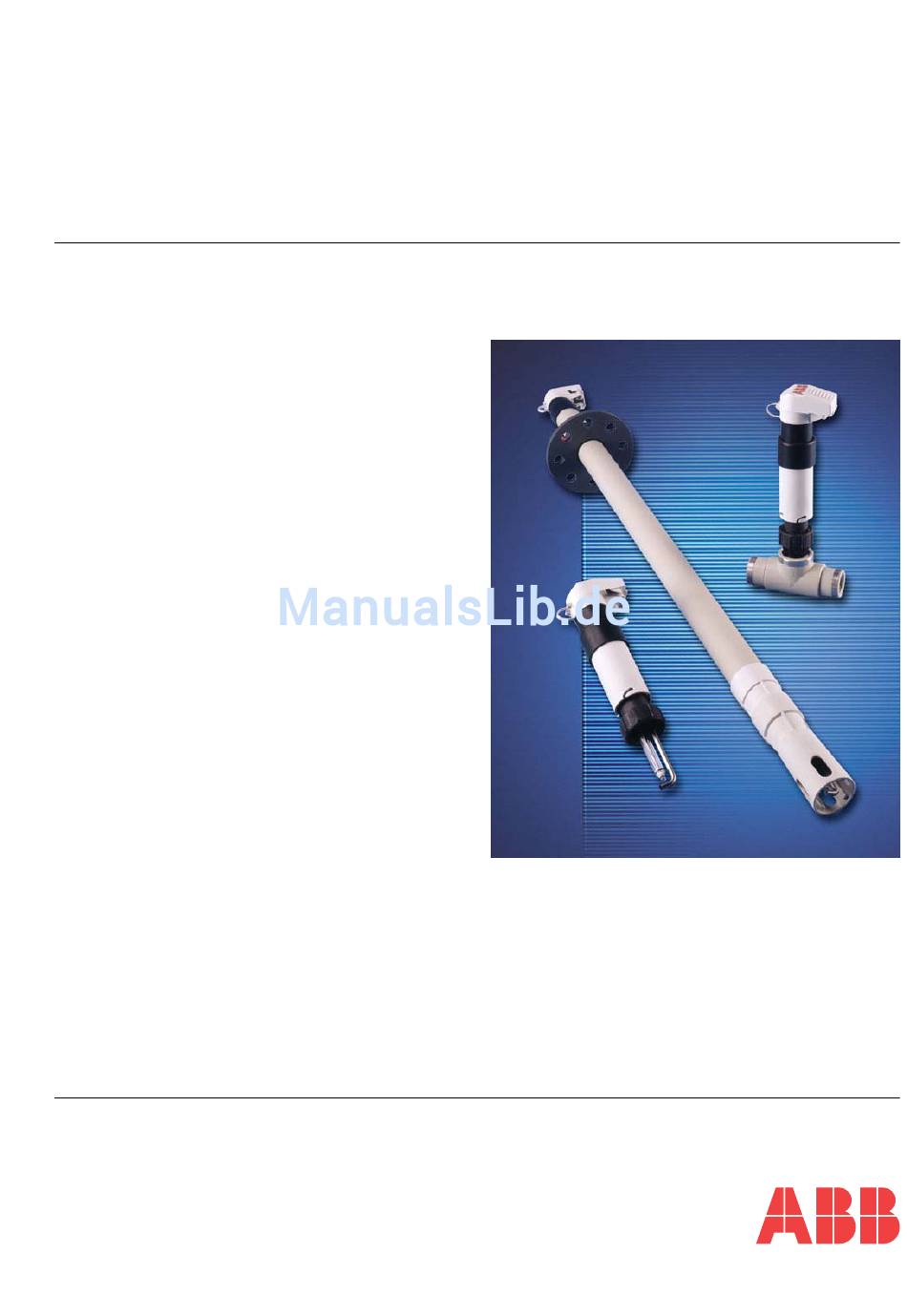

  • Seite 1 Robuste pH/Redox-Sensorsysteme (ORP) mit Bedienungsanleitung IM/AP200–D_12 schnellem Temperaturansprechverhalten für kritische Prozesse Serie AP200...
  • Seite 2: Das Unternehmen

    ABB haben. Dieses Handbuch soll nur dazu dienen den Betrieb zu gewährleisten. Weitergehende Verwendungen sind ausdrücklich untersagt, bzw. bedürfen der Genehmigung der ABB. Gesundheitsschutz und Sicherheit am Arbeitsplatz Um den sicheren Betrieb unsere Produkte zu gewährleisten, sind folgende Hinweise zu beachten: 1.
  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS 1 BESCHREIBUNG ............. 2 4 KALIBRIERUNG ............13 Einführung ............... 2 Vorgehensweise ............ 13 Systemtypen ............2 Pufferlösungen ............13 1.2.1 Systemtypen ..........2 Redox (ORP)-Sensor ..........13 1.2.2 Elektrodentypen für die Serie AP120 .... 2 5 WARTUNG ..............14 Reinigungshinweise allgemein .......
  • Seite 4: Beschreibung

    Temp. 0 bis 100 °C 1.2.1 Systemtypen Ausführliche Angaben finden Sie in Abschnitt 6 – TECHNISCHE • AP201 Einsatzsystem DATEN. • AP202 Inline-Durchflusssystem • AP203 Eintauchsystem Inlinesystem – AP202 Einsatzsystem – AP201 Eintauchsystem – AP203 Abb. 1.1 Schematische Darstellung der Systeme...
  • Seite 5: Mechanische Installation

    2 MECHANISCHE INSTALLATION 2.1 Installation der Systeme 2.1.1 Einsatzsystem AP201 – Abb. 2.1 Das System ist zur Befestigung an einer Rohrleitung oder einem Behälter vorgesehen. Folgende Anschlussstücke sind erhältlich: 7690 130 PPS Ryton™-Anschluss R 1 " 7690 128 R 1"-Anschluss...
  • Seite 6: Inlinesystem Ap202

    …2 MECHANISCHE INSTALLATION 2.1.2 Inlinesystem AP202 – Abb. 2.2 Das System enthält ein Inline-T-Stück zur direkten Befestigung an der Rohrleitung. Über dem System muss ausreichend Freiraum vorhanden sein, damit der Sensor aus dem T-Stück entfernt werden kann. Maßangaben in mm...
  • Seite 7: Eintauchsystem Ap203 Mit Flansch

    2 MECHANISCHE INSTALLATION… 2.1.3 Eintauchsystem AP203 mit Flansch – Abb. 2.3 Das System ist zur Anbringung über einem drucklosen Behälter oder Kanal vorgesehen. Die Eintauchtiefe kann am mitgelieferten Überwurfflansch eingestellt werden. Eine entsprechende Halterung oder Stütze ist nicht im Lieferumfang enthalten.
  • Seite 8: Entfernen Des Sensorhalters

    …2 MECHANISCHE INSTALLATION 2.2 Entfernen des Sensorhalters 2.2.1 Einsatzsystem AP201 und Inlinesystem AP202 – Abb. 2.4 Abdeckung öffnen und Kabel und Spülleitung (falls vorhanden) von Kappe trennen. Kabelgehäuse gegen Uhrzeigersinn drehen und abziehen. Überwurfmutter des Sensorhalters abschrauben und Sensorhalter entfernen.
  • Seite 9: Eintauchsystem Ap203 Mit Flansch

    2 MECHANISCHE INSTALLATION… 2.2.2 Eintauchsystem AP203 mit Flansch – Abb. 2.5 Abdeckung öffnen und Kabel und Spülleitung (falls vorhanden) von Kappe trennen. Schutzkorb vom Eintauchrohr abschrauben ( siehe Hinweis unten Hinweise. • Vor dem Wiedereinbau des Sensorhalters sind Gewinde und O-Ring zu reinigen und neu einzufetten.
  • Seite 10: Systeminstallation

    Zusammenbau Modelle AP202 und AP203 muss das T-Stück wieder am Sensorhalter (AP202) bzw. Schutzkorb Eintauchrohr (AP203) befestigt werden – siehe Abb. 2.4 und 2.5. Kabel und Spülleitung (falls erforderlich) in die Schlitze der Schutzabdeckung klemmen Kabel und Spülleitung (falls erforderlich) durch das Kabelgehäuse ziehen...
  • Seite 11: Düsenspülungs-System

    2 MECHANISCHE INSTALLATION… 2.4 Düsenspülungs-System – Abb. 2.6 bis 2.8 Reinigungslösungen Die Reinigungsleitung ist in rostfreiem Edelstahl 316 lieferbar. Geeignete Reinigungslösungen sind u. a.: Hinweis. Die Installation muss in Übereinstimmung mit den Vorschriften der örtlichen Wasserversorgungs- unternehmen ausgeführt werden. t t i i l a Ö...
  • Seite 12: Installation Des Düsenspülungs-Systems

    Am Leitungsanschluss des Systems ist ein Blindstopfen angebracht. Vor Inbetriebnahme des Spülsystems den Blindstopfen abdrehen Wasserversorgungsleitung anschließen – siehe Abb. 2.9. Hinweis. Als Leitung wird ein halbstarrer Polyethylene- Schlauch mit 6 mm Außendurchmesser empfohlen (Teil-Nr. 0212035). Blindstopfen vom Anschluss der Spülleitung abschrauben...
  • Seite 13: Elektrische Installation

    3 ELEKTRISCHE INSTALLATION 3.1 Anschlüsse des Analysators – Abb. 3.1 3.2 Kürzen und Vorbereiten des Verbindungskabels – Abb. 3.2 Systemkabelverbindungen Anschluss Analysator sind in Abb. 3.1 aufgeführt. Das Verbindungskabel ist in verschiedenen Längen erhältlich. Falls das Kabel gekürzt werden muss, bereiten Sie die Kabelenden wie in Abb.
  • Seite 14: Verlängern Des Verbindungskabels

    Die Stromversorgung für Pumpe und Magnetventil des entsprechender Anschlusskasten und ein sechsadriges Kabel Spülsystems ist an das Analysatorrelais zur Selbstreinigung mit der passenden Länge erforderlich. Die Drahtverbindungen angeschlossen – siehe Abb. 3.4. Der Analysator steuert die im Anschlusskasten sind wie in Abb. 3.3 dargestellt Häufigkeit Spülvorgänge Flussdauer auszuführen.
  • Seite 15: Kalibrierung

    4 KALIBRIERUNG 4.1 Vorgehensweise 4.2 Pufferlösungen Wenn das Elektrodensystem richtig angeschlossen wurde und Empfohlene Pufferlösungen sind in Tabelle 4.1 aufgeführt. alle elektrischen Anschlüsse an den damit verbundenen pH- Analysator ausgeführt wurden, ist das System bereit zur ö l - l i Kalibrierung.
  • Seite 16: Wartung

    5 WARTUNG 5.1 Reinigungshinweise allgemein 5.2 Fehlersuche Folgenden sind allgemeine Symptome für Sensorfehlfunktionen mit entsprechenden Gegenmaßnahmen Warnung! Vor dem Entnehmen einer Elektrode aus aufgeführt. einer Durchflussleitung müssen die Absperrventile geschlossen werden. Geringe Steilheit oder träge Reaktion 1) Glassensor-Membran verunreinigt oder bedeckt.
  • Seite 17: Technische Daten

    6 TECHNISCHE DATEN Alle Systeme Eintauchsystem AP203 Werkstoffe Werkstoffe Schaft und Kappe Polypropylen Gehäuse, Schaft und Kappe Polypropylen Schutzkorb Ryton™ PPS Maximale Temperatur Flüssigkeitserde/ Reinigungsdüse Rostfreier Edelstahl 316 90 °C Reinigungseinrichtung Maximaler Druck Rückschlagfunktion Integriertes Einwegventil Nur für Prozesse mit atmosphärischem Druck Reinigungsleitungs- Prozessanschlüsse anschluss...
  • Seite 18: Ersatzteile

    7 ERSATZTEILE 7.1 Ersatzteile für Einsatzsystem AP201 – Abb. 7.1 - l i - l i " " " 3 ä t o t i ä £ ä t o t i ä , d i i v r ä...
  • Seite 19: Inlinesystem Ap202

    7 ERSATZTEILE… 7.2 Inlinesystem AP202 – Abb. 7.2 - l i - l i ü t g i t £ " " " 3 ä t o t i ä t o t i n i r i v r ä...
  • Seite 20: Eintauchsystem Ap203 Mit Flansch

    …7 ERSATZTEILE 7.3 Eintauchsystem AP203 mit Flansch – Abb. 7.3 Abb. 7.3 Ersatzteile für Eintauchsystem AP203 mit Flansch...
  • Seite 21 7 ERSATZTEILE …7.3 Eintauchsystem AP203 mit Flansch – Abb. 7.3 - l i - l i g i t £ ä t o t i ä , d i n i r , d i i v r ä : t l ä...
  • Seite 22 NOTIZEN...
  • Seite 23: Produkte Und Dienstleistungen

    – Chemische & pharmazeutische Industrie erhalten Sie von: – Nahrungs- und Genussmittel – Fertigung Deutschland – Metalle und Minerale ABB Automation Products GmbH – Öl, Gas & Petrochemie Telefon +49 (0)800 1114411 – Papier und Zellstoff Telefax +49 (0)800 1114422 Antriebe und Motoren Großbritannien...
  • Seite 24 Die ständige Weiterentwicklung unserer Produkte ist die ABB hat Erfahrung in Vertrieb und Kundenberatung Grundlage unserer Firmenpolitik. in über 100 Ländern der Welt Technische Änderungen sind vorbehalten. www.abb.com Gedruckt in der EU (07.06) © ABB 2006 ABB Automation Products GmbH ABB Limited Borsigstr.
