ABB AP300 Baueinleitung Seite 13

3.2 Verlängerungskabel
Temperaturkompensator-Anschluss
Einschweißstutzen zum Sensor
oder zur Anschlussdose

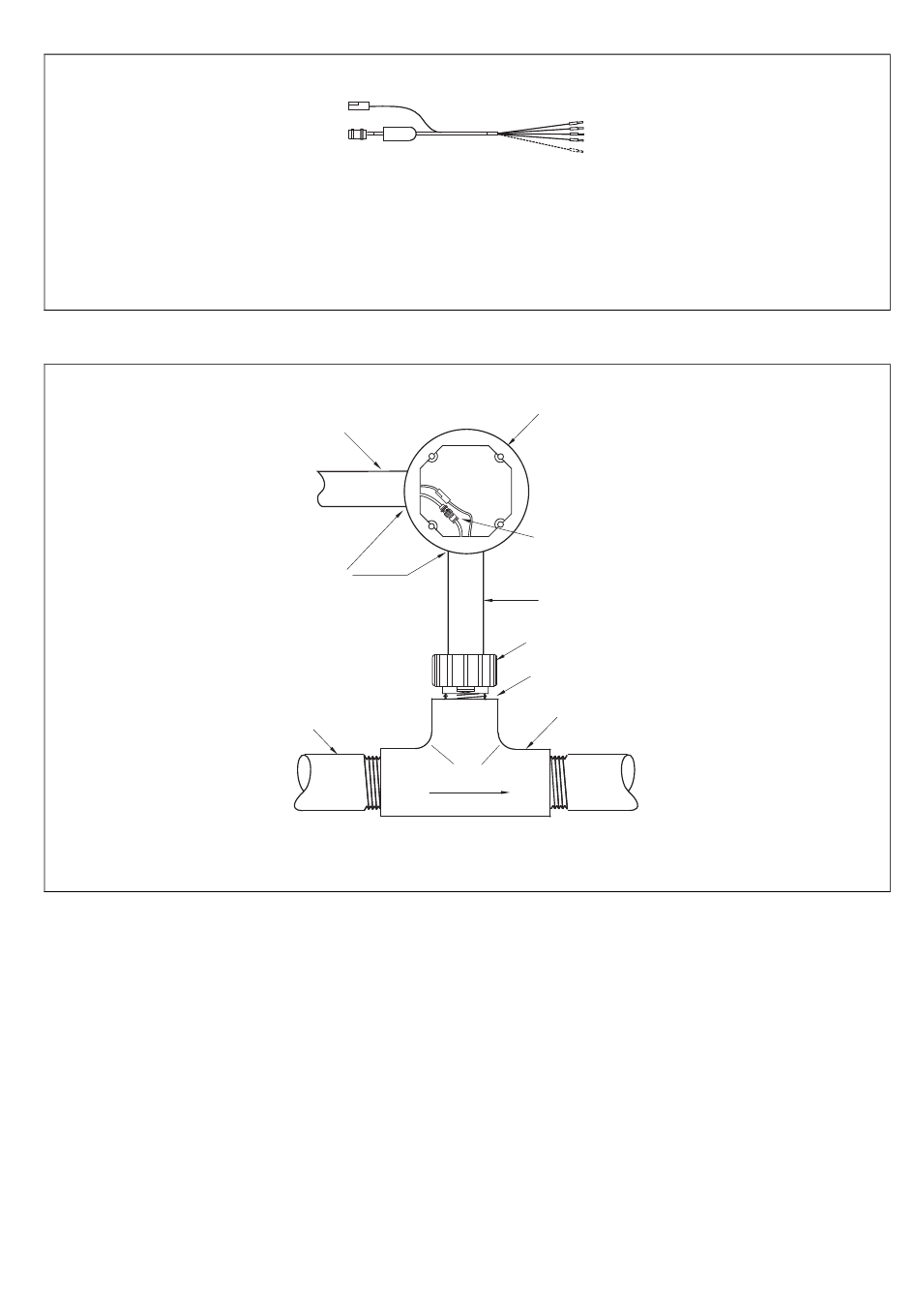

Abb. 3.2 Verlängerungskabel
(vom Kunden beigestellt)
Abb. 3.3 Typischer Einbau eines Verlängerungskabel
pH-Wert ohne Temperaturkompensation
Verlängerungskabel mit Aderkennzeichnung (5-adrig, zum AX400)
Teil-Nummern: 5 m
Kabelschutzrohr
3
/ -Zoll-NPT
4
1-Zoll-Rohr
Durchflussanwendung
– 1015 160
10 m – 1015 161
20 m – 1015 162
30 m – 1015 163
Anschlussdose
pH-Sensoranschlüsse
pH-Sensor
Adapter
1-Zoll-NPT
1-Zoll-Durchflusszelle
(Teile-Nr. 7670046)
Probe
AP300 | Kombinierte pH/Redox (ORP)-Sensoren | IM/AP300-D Rev. J 13
