ABB AP300 Baueinleitung Seite 10

2.1.3 Sensoren AP304/AP305
Warnung.
— Halten Sie beim Lösen der Klemmringverschraubung
einen ausreichenden Sicherheitsabstand ein, um
Verletzungen zu vermeiden, wenn die Sonde bis zum
Endanschlag herausgedrückt wird.
— Lösen Sie die Klemmringverschraubung langsam, da
die Sonde unter dem Einfluss des Prozessdrucks bis
zum Endanschlag herausgleiten kann.
— Bei einem Druck von über 5,5 bar lässt sich die Sonde
nur unter Schwierigkeiten einsetzen.
— Der dauerhaft wirkende Druck des Prozessmediums
darf maximal 6 bar bei 25 °C betragen. Ziehen Sie die
Sensoren beim Anfahren des Prozesses zurück, um
Schäden durch Druckstöße oder Wasserschläge zu
verhindern.
— Den Sensor nur so weit wie nötig einsetzen, damit der
repräsentative Durchfluss erreicht wird. Wird der
Sensor zu tief eingesetzt, kann er beschädigt werden
und/oder langsam ansprechen.
— Vor dem Schließen des Ventils den Sensor vollständig
zurückziehen. Vor dem Einsetzen des Sensors das
Ventil vollständig öffnen.
Temperaturkompensator-
Anschluss (falls zutreffend)
BNC-Stecker
Sensorende und Kabel sollten in
einem abgedichteten
Kabelschutzrohr verlegt werden
(vom Kunden beigestellt)

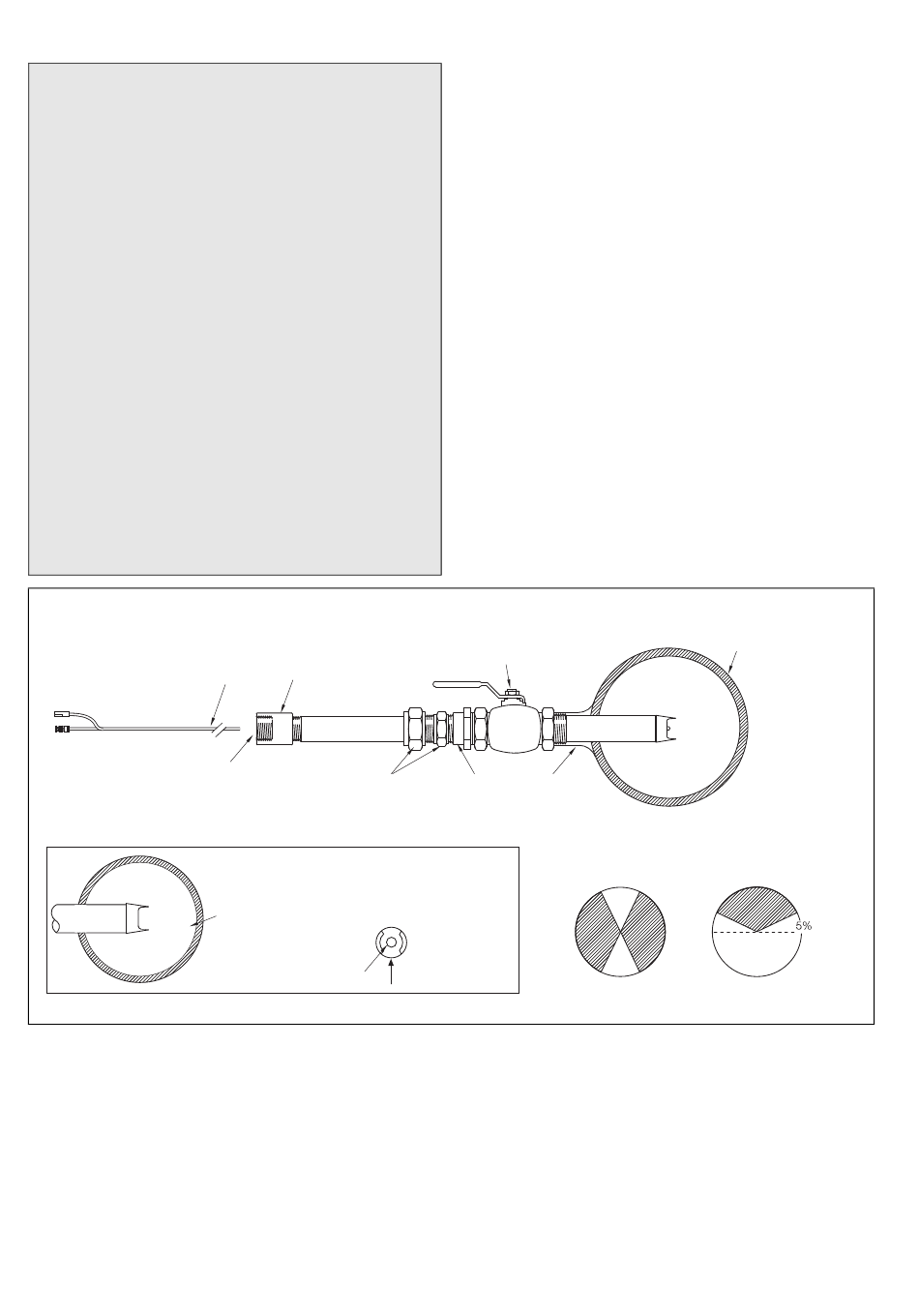

Abb. 2.4 Installation des AP304/AP305 – Kugelhahn und Klemmringverschraubung
10 IM/AP300-D Rev. J | AP300 | Kombinierte pH/Redox (ORP)-Sensoren
1
/ -Zoll-PVDF-Halterung
2
Kabel
Klemmring-
verschraubung
AP305 – Selbstreinigung durch den Einsatz von
Flachglas und Gehäusescharten optimieren
Probendurchfluss
durch Rohr
Rundglas
So installieren Sie die Sensoren AP304/AP305:
1. Bringen Sie den ausgewählten Kugelhahn an der
Prozessleitung bzw. am Behälter an.
2. Bringen Sie die Klemmringverschraubung am Kugelhahn
an, siehe Abb. 2.4.
1
1 / -Zoll-NPT-Kugelhahn oder
4
1
1 / -Zoll-Kugelhahn
2
Übergangsstück
1
1 / -Zoll-
2
Rohrstutzen
Bei horizontal verlaufenden Rohrleitungen
befindet sich die bevorzugte Einbauposition im
schraffierten Bereich. Die Montage ist an einer
beliebigen Stelle des Außenumfangs zulässig.
Probendurchfluss
Fortsetzung auf Seite 11...
Prozessleitung/Behälter
Rundglas Flachglas
