1.3.2 AP302/3 Sensoren

Diese Sensoren sind mit Gewinde versehen und als Einbau-, Durchfluss- und Eintauchversion einsetzbar.
Gewindedurchmesser zur Befestigung:
Der Sensorkorb besteht aus chemikalienbeständigem PVDF (Kynar).
— Die Sensoren des Typs AP302 sind nicht mit einem Schutzkorb ausgestattet (bündiger Einbau), sodass sie zusammen mit
Flachglas eingesetzt werden können und sich durch die Strömung selbst reinigen.
— Die Sensoren des Typs AP303 sind mit einem Schutzkorb mit Aussparung ausgestattet. Der Schutzkorb bietet einen
integrierten Schutz für normale Rundgläser.
Abmessungen in mm
3
/ -Zoll-NPT
4
7
/ -Zoll-
8
Ansatzpunkt
für Schlüssel
3
/ -Zoll-NPT
4
AP302-Flachglassensor
3
/ -Zoll-NPT-
4
Kabelanschluss

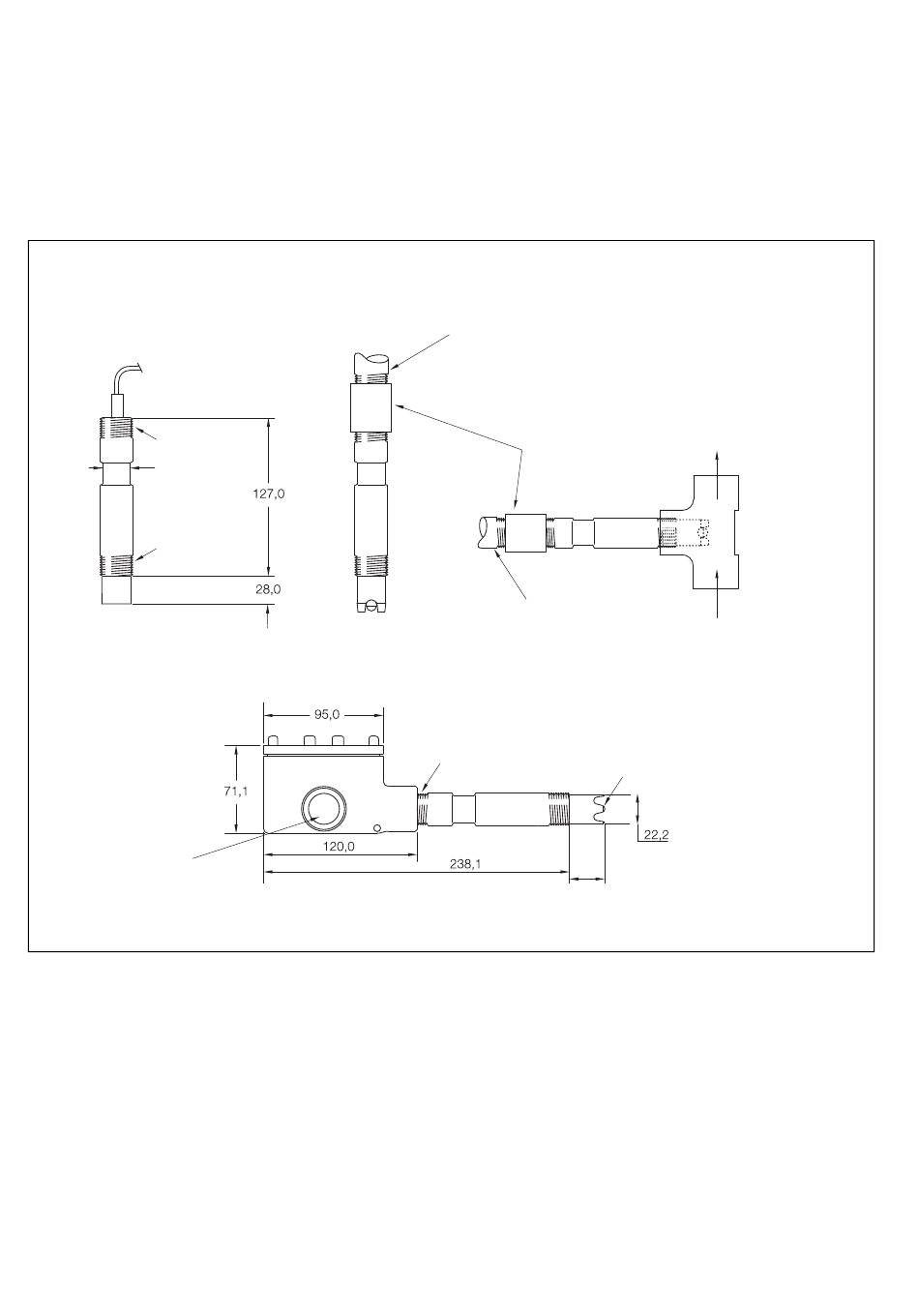

Abb. 1.2 AP302/3 – Sensoren und Abmessungen
4 IM/AP300-D Rev. J | AP300 | Kombinierte pH/Redox (ORP)-Sensoren
3
/ -Zoll-NPT.
4
AP303-Sensor mit
Gehäuseschraten für
Eintauchanwendungen
3
/ -Zoll-NPT
4
AP303-Sensor mit Gehäuseschraten
und Anschlusskasten
Sensorende und Kabel sollten in einem
abgedichteten Isolierrohr verlegt werden
(vom Kunden bereitgestellt)
3
/ -Zoll-Gewinde
4
(vom Kunden bereitgestellt)
Schutzrohr
(vom Kunden
bereitgestellt)
AP303-Sensor mit Gehäuseschraten für
Durchflussanwendungen
Elektrode
38,1 Einbaulänge
Probenauslass
3
/ -Zoll-T-Stück
4
(vom Kunden
bereitgestellt)
Probeneinlass
