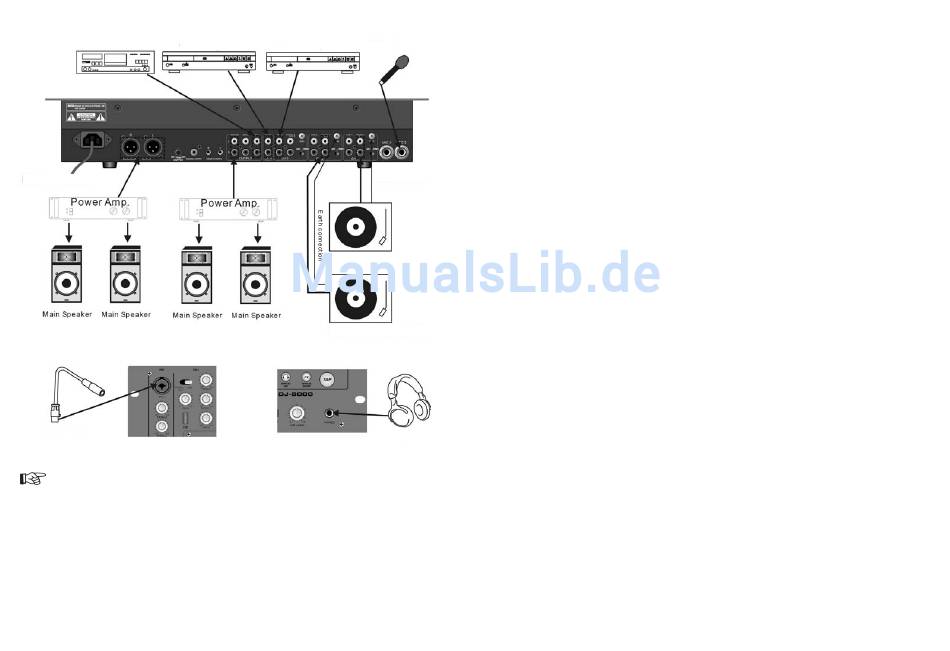

Connection example:
CD player1
Recorder
Mains connection
Microphone
The inputs and the corresponding channel controls are assigned by
designations, e.g. LINE Input 1 is assigned to the channel controls
CH1.
Connect the non-heating equipment power cable to the appliance. Only then should
you connect the mains plug to a mains socket linked to the power supply network.
44
CD player2
Microphone
Earth connection
RECORD PLAYER 1
RECORD PLAYER 2
Headphones
Anschluss- und Bedienelemente
Siehe Bild auf Ausklappseite
(1)
MIC Eingang
An diesem Eingang kann das DJ-Mikrofon angeschlossen werden. Der Mikrofon-Ein-
gang ist mit einer Spezialbuchse ausgestattet, es kann ein 6,3mm Klinkenstecker
(unsymmetrisch) oder ein XLR-Stecker (symmetrisch) eingesteckt werden.
(2)
MIC Klangregelung
Mit dem Regler TREBLE, MIDDLE und BASS können die Höhen, Mitten und die Tie-
fen des MIC Kanals angehoben oder abgesenkt werden. Der Regelbereich liegt bei -
12dB bis + 12dB. Das Signal wird in der Rasterstellung nicht verändert.
(3)
KANALFADER
An diesen Schiebereglern wird der Pegel der einzelnen Kanäle eingestellt.
CH1 Fader = Stereo- Fader für den PHONO/AUX 1 und LINE 1 Eingang
CH2 Fader = Stereo- Fader für den PHONO/AUX 2 und LINE 2 Eingang
CH3 Fader = Stereo- Fader für den PHONO/AUX 3 und LINE 3 Eingang
CH4 Fader = Stereo- Fader für den LINE 4 und MIC 3 Eingang
(4)
TALKOVER Schalter
Mit diesem dreistufigen Schalter werden die MIC-Eingänge 1 und 2 zu- bzw. abge-
schaltet.
Schalterstellungen:
ON =
Die MIC-Eingänge für das Mikrofon 1 und 2 sind zugeschaltet.
OFF =
Die MIC-Eingänge für das Mikrofon 1 und 2 sind ausgeschaltet.
TALKOVER = Die MIC-Eingänge für das Mikrofon 1 und 2 sind zugeschaltet. Die
übrigen Kanäle werden um 14dB in ihrer Lautstärke abgesenkt.
(5)
MIC1 LEVEL Regler
Über den Regler wird die Lautstärke des Mikrofons 1 zum Gesamtsignal (Masteraus-
gang) eingestellt. Der MIC1 LEVEL Regler sollte immer auf Stellung "0" gebracht
werden, wenn der Eingang nicht benutzt wird.
(6)
MIC2 LEVEL Regler
Über den Regler wird die Lautstärke des Mikrofons 2 zum Gesamtsignal (Masteraus-
gang) eingestellt. Der MIC2 LEVEL Regler sollte immer auf Stellung "0" gebracht
werden, wenn der Eingang nicht benutzt wird.
9
