32 de | Rack-Installation
1.
2.
3.
4.
5.
6.
7.
2024-03 | V04 | F.01U.421.487

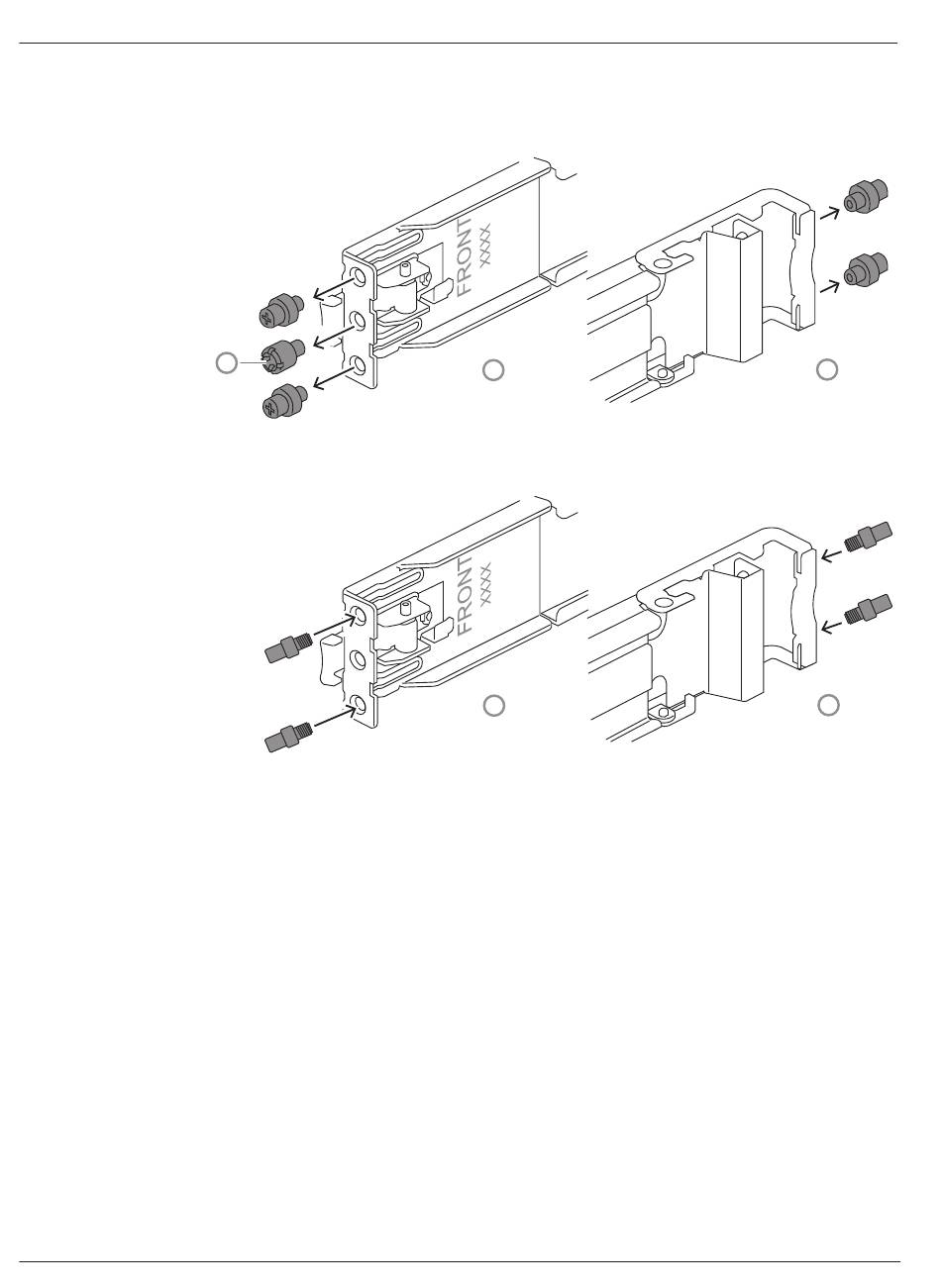

Entfernen Sie die vorinstallierten Rack-Montageschrauben für Racks mit quadratischen
Löchern an der Vorderseite (1) und Rückseite (2) der Außenschiene sowie von die
mittlere M5-Befestigungsschraube (3) an der Vorderseite der Außenschiene.
3
Installieren Sie die beiliegenden Befestigungsschrauben für das Rack mit runden
Löchern an der Vorderseite (1) und Rückseite (2) der Außenschiene.
Bestimmen Sie, an welcher Position im Rack das Gehäuse montiert werden soll.
Platzieren Sie die Außenschienen innerhalb der Rackpfosten an der gewünschten
Position. Dabei müssen sich die vorderen Klemmen an den vorderen Rackpfosten und
die hinteren Klemmen an den hinteren Rackpfosten befinden.
Richten Sie die Stifte der Montagewinkel am vorderen und hinteren Ende der
Außenschienen an den Löchern in den Rackpfosten aus und schieben Sie sie hinein.
Stellen Sie sicher, dass die Klemmen an der Vorderseite der Außenschienen hörbar
einrasten.
Bringen Sie die zuvor entfernte M5-Befestigungsschraube (1) wieder an der Vorderseite
der Außenschiene an.
Richten Sie die Stifte der Montagewinkel an der Rückseite der Außenschienen an den
Löchern in den Rackpfosten aus. Halten Sie anschließend die Klemmen gedrückt und
schieben Sie die Stifte der Montagewinkel in die Löcher der Rackpfosten.
Installationshandbuch
DIVAR IP all-in-one 7000 2U | DIVAR IP all-in-one
1
1
7000 3U
2
2
