Achten Sie beim Einbau in Racks mit runden Löchern darauf, dass Sie die vorinstallierten
Befestigungsschrauben durch die beiliegenden Befestigungsschrauben für Racks mit runden
Löchern ersetzen.
Je nach Racktyp kann sich die Montageprozedur geringfügig unterscheiden.
Weitere Informationen finden Sie unter:
–
–

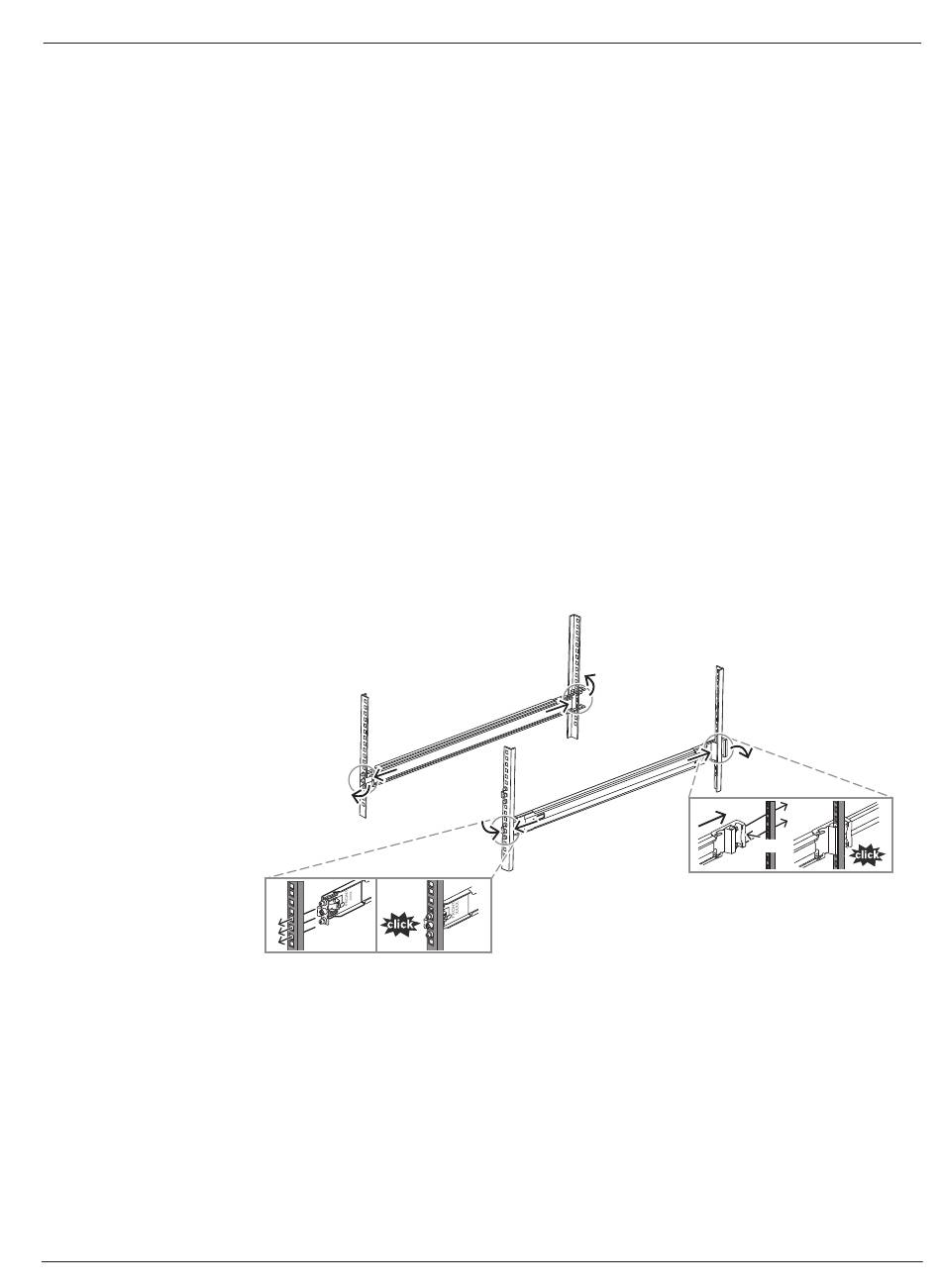

5.2.1 Montieren der Außenschienen in einem Rack mit quadratischen Löchern
So montieren Sie die Außenschienen in einem Rack mit quadratischen Löchern:
1.
2.
3.
4.
5.
5.2.2 Montieren der Außenschienen in einem Rack mit runden Löchern
So montieren Sie die Außenschienen in einem Rack mit runden Gewindebohrungen:
Bosch Security Systems B.V.
Montieren der Außenschienen in einem Rack mit quadratischen Löchern, Seite 31
Montieren der Außenschienen in einem Rack mit runden Löchern, Seite 31
Bestimmen Sie, an welcher Position im Rack das Gehäuse montiert werden soll.
Platzieren Sie die Außenschienen innerhalb der Rackpfosten an der gewünschten
Position. Dabei müssen sich die vorderen Klemmen an den vorderen Rackpfosten und
die hinteren Klemmen an den hinteren Rackpfosten befinden.
Richten Sie die Stifte der Montagewinkel am vorderen und hinteren Ende der
Außenschienen an den Löchern in den Rackpfosten aus und schieben Sie sie hinein.
Stellen Sie sicher, dass die Klemmen an der Vorderseite der Außenschienen hörbar
einrasten.
Richten Sie die Stifte der Montagewinkel an der Rückseite der Außenschienen an den
Löchern in den Rackpfosten aus. Halten Sie anschließend die Klemmen gedrückt und
schieben Sie die Stifte der Montagewinkel in die Löcher der Rackpfosten.
Lassen Sie die hinteren Klemmen los und stellen Sie sicher, dass sie hörbar einrasten
und an den Rackpfosten eingehakt sind.
