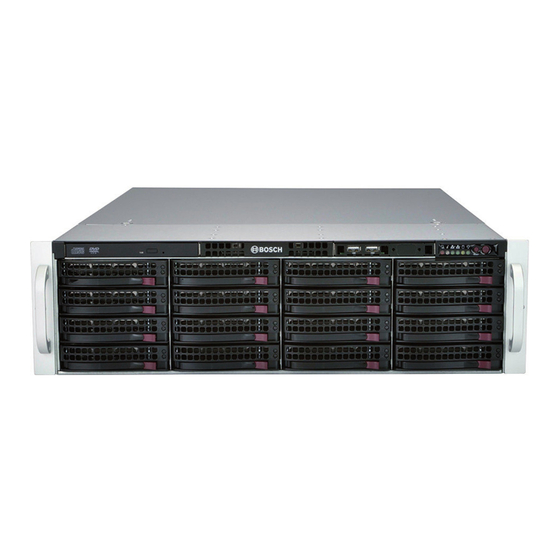

- Seite 1 DIVAR IP all‑in‑one 7000 (3U) DIP‑72G0‑00N | DIP‑72G8‑16HD | DIP‑72GC‑16HD Installationshandbuch...
- Seite 3 Verwendung des BVMS Config Wizard Hinzufügen von zusätzlichen Lizenzen Verwenden des BVMS Operator Client Fernverbindung mit dem System Schutz des Systems vor unbefugtem Zugriff Einrichten der Portweiterleitung Wählen eines geeigneten Clients Bosch Security Systems B.V. Installationshandbuch 2020.04 | V1.1 | DOC...
- Seite 4 Einbau des Luftleitkanals 9.13 Austausch eines Systemlüfters 9.14 Austausch des Netzteils 9.15 Austausch des Leistungsverteilers 9.16 Überwachen des Systems 9.17 Wiederherstellen des Geräts 9.18 Wartung und Reparatur Zusätzliche Dokumentation und Client-Software 2020.04 | V1.1 | DOC Installationshandbuch Bosch Security Systems B.V.
- Seite 5 Vorsicht! Das Niederspannungsnetzteil muss EN/UL 60950 entsprechen. Bei dem Netzteil muss es sich um ein Gerät gemäß SELV-LPS oder SELV – Class 2 (Safety Extra Low Voltage – Limited Power Source) handeln. Bosch Security Systems B.V. Installationshandbuch 2020.04 | V1.1 | DOC...
- Seite 6 Bei der Handhabung elektrostatisch gefährdeter Leiterplatten sind geerdete Antistatikbänder zu tragen und die ESD-Sicherheitsvorkehrungen ordnungsgemäß einzuhalten. Hinweis! Die Installation sollte nur von qualifiziertem Kundendienstpersonal gemäß den jeweils zutreffenden elektrotechnischen Vorschriften ausgeführt werden. 2020.04 | V1.1 | DOC Installationshandbuch Bosch Security Systems B.V.
- Seite 7 Das Gerät darf nur mit der auf dem Etikett genannten Stromquelle betrieben werden. Verwenden Sie nur die mitgelieferten oder gemäß UL zugelassenen Netzteile mit einer Ausgangsleistung gemäß LPS oder NEC Klasse 2. Bosch Security Systems B.V. Installationshandbuch 2020.04 | V1.1 | DOC...
- Seite 8 Wenn ein sicherer Betrieb des Geräts nicht gewährleistet werden kann, nehmen Sie es außer Betrieb, und sichern Sie es, um eine unbefugte Inbetriebnahme zu verhindern. In solchen Fällen lassen Sie das Gerät von Bosch Sicherheitssysteme überprüfen. – Trennen Sie in den folgenden Fällen das Gerät vom Stromnetz, und lassen Sie es von qualifizierten Mitarbeitern warten, da der sichere Betrieb nicht mehr gewährleistet ist:...
- Seite 9 Entladungen dienen. Verwenden Sie stattdessen spezielle Matten, die zur elektrischen Isolierung dienen. – Tragen Sie ein geerdetes Antistatikband. – Entnehmen Sie Komponenten und Leiterplatten (PCBs) erst bei Gebrauch aus ihren Antistatikhüllen. Bosch Security Systems B.V. Installationshandbuch 2020.04 | V1.1 | DOC...
- Seite 10 Aufzeichnungssysteme sowie ein Verfahren zur Sicherung aller analogen und digitalen Daten empfohlen. Entsorgung Bei der Entwicklung und Fertigung Ihres Bosch Produkts kamen hochwertige Materialien und Bauteile zum Einsatz, die wiederverwendet werden können. Dieses Symbol weist darauf hin, dass Elektro- und Elektronikgeräte am Ende ihrer Lebensdauer getrennt vom Hausmüll gesammelt und entsorgt werden müssen.
- Seite 11 Nur autorisiertes Fachpersonal darf physischen Zugriff auf das System haben. Es wird dringend empfohlen, das System in einem Bereich mit Zutrittskontrolle zu platzieren, um physische Manipulationen am System zu vermeiden. Bosch Security Systems B.V. Installationshandbuch 2020.04 | V1.1 | DOC...
- Seite 12 – Es wird nachdrücklich empfohlen, den Zugriff im lokalen Netzwerk auf vertrauenswürdige Geräte einzuschränken. Details finden Sie im technischen Hinweis Netzwerkauthentifizierung – 802.1x und im Bosch IP-Video‑ und Datensicherheits- Handbuch im Online-Produktkatalog. – Verwenden Sie für den Zugriff über öffentliche Netzwerke nur sichere (verschlüsselte) Kommunikationskanäle.
- Seite 13 Dieses Handbuch wurde für professionelle Systemintegratoren und PC-Techniker geschrieben. Es enthält Informationen zur Installation und Verwendung des Gehäuses. Installation und Wartung sollten nur von erfahrenen und qualifizierten Technikern durchgeführt werden. Bosch Security Systems B.V. Installationshandbuch 2020.04 | V1.1 | DOC...
- Seite 14 DIVAR IP all-in-one 7000 ist eine einfach zu bedienende und zuverlässige Aufzeichnungs‑, Anzeige‑ und Verwaltungskomplettlösung für Netzwerküberwachungssysteme. DIVAR IP all-in-one 7000 ist eine intelligente IP-Speichereinheit, die mit der vollständigen BVMS Lösung und der Bosch Video Recording Manager Software (VRM) betrieben wird. Dadurch sind weder ein separater Netzwerk-Videorekorder-Server noch separate Speicherhardware notwendig.
- Seite 15 LEDs zeigen den Systemstatus an und mithilfe von Tasten kann die Stromversorgung des Systems gesteuert werden. Geräteansichten Das Gehäuse enthält ein Bedienfeld an der Vorderseite mit Netzschalter und Statusüberwachungs-LEDs. Auf der Rückseite befinden sich verschiedene E/A-Anschlüsse sowie Stromversorgungsmodule. Bosch Security Systems B.V. Installationshandbuch 2020.04 | V1.1 | DOC...
- Seite 16 Laufwerk/rot: Laufwerkausfall) Rückansicht: 2x Stromversorgungsmodule 2x redundante SSD-Laufwerke für das Betriebssystem (RAID 1 Spiegelung) 1x serieller Anschluss 1x Netzwerkanschluss für BMC- Anschluss (Baseboard Management Controller) und IPMI-Überwachung (Intelligent Platform Management Interface) 2020.04 | V1.1 | DOC Installationshandbuch Bosch Security Systems B.V.
- Seite 17 Eine Überhitzung ist aufgetreten. (Dies kann durch überlastete Kabel verursacht werden.) Blinkend, rot (1 Hz) Lüfterausfall: Prüfen Sie, ob ein Lüfter ausgefallen ist. Blinkend, rot (0,25 Hz) Stromausfall: Prüfen Sie, ob ein Netzteil ausgefallen ist. Bosch Security Systems B.V. Installationshandbuch 2020.04 | V1.1 | DOC...
- Seite 18 Blinkt zweimal und Hot-Spare für SATA mit RSTe- pausiert einmal mit Unterstützung 1 Hz Ein für 5 Sekunden, Einschalten für SATA mit RSTe- dann aus Unterstützung Blinkt mit 4 Hz Laufwerkidentifikation für SATA mit RSTe-Unterstützung 2020.04 | V1.1 | DOC Installationshandbuch Bosch Security Systems B.V.
- Seite 19 Systemnetzteils hat 63 °C erreicht. Das System schaltet sich automatisch aus, wenn das Netzteil eine Temperatur von 70 °C erreicht hat, und startet neu, wenn die Temperatur des Netzteils unter 60 °C liegt. Bosch Security Systems B.V. Installationshandbuch 2020.04 | V1.1 | DOC...
- Seite 20 Untersuchen Sie den Transportkarton des Gehäuses auf Beschädigungen und notieren Sie diese. Wenn das Gehäuse beschädigt ist, richten Sie Schadenersatzansprüche an den liefernden Spediteur und benachrichtigen Sie die entsprechende Bosch RMA-Abteilung. Aufgrund des Gewichts des Systems: Nach dem Öffnen der Oberseite des Transportkartons sollten zwei Personen, die an den gegenüberliegenden Seiten des Kartons stehen, das Disk-...
- Seite 21 In diesem Abschnitt erhalten Sie Informationen zur Montage des Gehäuses in einer Rack- Einheit. Aufgrund der verschiedenen Rack-Modelle auf dem Markt kann die Montageprozedur leicht abweichen. Beachten Sie auch die dem Rack beigelegte Installationsanleitung. Bosch Security Systems B.V. Installationshandbuch 2020.04 | V1.1 | DOC...
- Seite 22 – einer äußeren Rack-Schiene, die direkt am Rack befestigt wird So trennen Sie die Innen- und Außenschienen: Suchen Sie in der Gehäuseverpackung nach der Schienenvorrichtung. Fahren Sie die Schienenvorrichtung aus. 2020.04 | V1.1 | DOC Installationshandbuch Bosch Security Systems B.V.
- Seite 23 Auszug wie die vormontierte Innenschiene nach außen zeigt. Schieben Sie den Auszug zur Gehäusevorderseite. Befestigen Sie die Schiene mit zwei Schrauben am Gehäuse (siehe Abbildung). Wiederholen Sie die Schritte 1 bis 3 mit der zweiten inneren Auszugsschiene. Bosch Security Systems B.V. Installationshandbuch 2020.04 | V1.1 | DOC...
- Seite 24 Für die Montage des Gehäuses im Rack sind mindestens zwei Personen erforderlich, damit das Gehäuse während der Installation ordnungsgemäß gestützt werden kann. Beachten Sie die Sicherheitshinweise, die auf den Schienen aufgedruckt sind. 2020.04 | V1.1 | DOC Installationshandbuch Bosch Security Systems B.V.
- Seite 25 Stellen Sie sicher, dass die Halterungen mit ausreichend Platz für die Breite des Telco- Racks positioniert sind. Schieben Sie das Gehäuse in das Rack und befestigen Sie die Halterungen am Rack. Bosch Security Systems B.V. Installationshandbuch 2020.04 | V1.1 | DOC...
- Seite 26 Verbinden Sie das Netzkabel der Netzteileinheit mit einer qualitativ hochwertigen Steckdosenleiste, die über Schutzeinrichtungen gegen elektrische Störsignale und Überspannungen verfügt. Bosch empfiehlt die Verwendung einer unterbrechungsfreien Stromversorgung (USV). Drücken Sie den Netzschalter am Bedienfeld, um das System einzuschalten. 2020.04 | V1.1 | DOC Installationshandbuch Bosch Security Systems B.V.
- Seite 27 Das DIVAR IP System kann in drei verschiedenen Modi betrieben werden: – Vollständiges Videoaufzeichnungs‑ und ‑managementsystem mit BVMS und VRM Kernkomponenten und ‑diensten: Dieser Modus ermöglicht erweiterte Videomanagement- Funktionen, z. B. Ereignis‑ und Alarmverarbeitung. – Reines Videoaufzeichnungssystem mit VRM-Kernkomponenten und ‑diensten. Bosch Security Systems B.V. Installationshandbuch 2020.04 | V1.1 | DOC...
- Seite 28 Durchführen der erstmaligen Einrichtung ab Werk: siehe Wiederherstellen des Geräts, – Seite 50 . – Führen Sie das Formatierungsskript aus. Ausführen des Formatierungsskripts Zum Ausführen des Formatierungsskripts müssen Sie sich mit dem Administrator-Konto (BVRAdmin) anmelden. 2020.04 | V1.1 | DOC Installationshandbuch Bosch Security Systems B.V.
- Seite 29 Sie können nun entscheiden, in welchem Modus das System betrieben werden soll: – Betrieb als vollständiges Videoaufzeichnungs‑ und ‑managementsystem, Seite 30 – Betrieb als reines Videoaufzeichnungssystem, Seite 30 Betrieb als iSCSI-Speichererweiterung, Seite 31 – Bosch Security Systems B.V. Installationshandbuch 2020.04 | V1.1 | DOC...
- Seite 30 Klicken Sie auf dem Desktop im Ordner Tools mit der rechten Maustaste auf das Skript Disable_BVMS und klicken Sie dann auf Als Administrator ausführen. Konfigurieren Sie den Video Recording Manager (VRM) über ein externes System mit dem BVMS Configuration Client oder Configuration Manager. 2020.04 | V1.1 | DOC Installationshandbuch Bosch Security Systems B.V.
- Seite 31 Erweiterungen, die Sie aktivieren möchten. Geben Sie für die Erweiterungen die Anzahl der Lizenzen ein. Wenn Sie eine Bundle-Informationsdatei erhalten haben, klicken Sie zum Importieren der Datei auf Bundle Info importieren. Klicken Sie auf Aktivieren. Das Dialogfeld Lizenz Aktivierung wird angezeigt. Bosch Security Systems B.V. Installationshandbuch 2020.04 | V1.1 | DOC...
- Seite 32 Geben Sie auf einem Computer mit Internetzugang folgende URL im Browser ein: https://activation.boschsecurity.com Wenn Sie kein Zugangskonto für das Bosch License Activation Center besitzen, können Sie zwischen zwei Möglichkeiten wählen: Erzeugen Sie ein neues Konto (empfohlen), oder klicken Sie auf den Link, um die neue Lizenz ohne Anmeldung zu aktivieren. Wenn Sie vor der Aktivierung ein Konto erzeugen und sich anmelden, protokolliert der Lizenz- Manager Ihre Aktivierungen.
- Seite 33 Verbindung: ssh://[öffentliche-IP-Adresse-des-DIVAR-IP_all-in-one]:5322 6.3.2 Fernverbindung mit Video Security App So stellen Sie eine Fernverbindung mit der Video Security App her: Suchen Sie im App Store von Apple nach Bosch Video Security. Installieren Sie die Video Security App auf Ihrem iOS-Gerät. Bosch Security Systems B.V. Installationshandbuch...
- Seite 34 Für eine zentrale Verwaltung mehrerer Systeme können Sie Bosch VMS Enterprise Management Server auf einem separaten Server installieren. So installieren Sie Bosch VMS Enterprise Management Server auf einem separaten Server: Laden Sie das BVMS Installationsprogramm von der Produktseite herunter. Kopieren Sie das BVMS Installationsprogramm auf den Server, der als Enterprise Management Server dienen soll.
- Seite 35 Starten Sie die Initialisierung des virtuellen Laufwerks. Beenden Sie das Programm MegaRAID Configuration Utility. Führen Sie eine vollständige Systemwiederherstellung durch (erstmalige Einrichtung ab Werk). Siehe – Wiederherstellen des Geräts, Seite 50 Bosch Security Systems B.V. Installationshandbuch 2020.04 | V1.1 | DOC...
- Seite 36 – Stellen Sie sicher, dass die Gehäuseabdeckungen angebracht sind. – Überprüfen Sie, ob die Kühlkörper ordnungsgemäß eingebaut sind. – Stellen Sie sicher, dass die Umgebungstemperatur nicht zu hoch ist. 2020.04 | V1.1 | DOC Installationshandbuch Bosch Security Systems B.V.
- Seite 37 Ersatzteile In seltenen Fällen benötigen Sie möglicherweise Ersatzteile für Ihr System. Für maximalen professionellen Service und technischen Support müssen Sie die Systeme entsprechend den im Lieferumfang enthaltenen sowie online im Bosch Produktkatalog verfügbaren Anweisungen registrieren. Trennen des System vom Netzstrom Gehen Sie vor dem Ausführen einiger Konfigurations‑...
- Seite 38 Gehäuseabdeckung zu betreiben. Nur durch eine installierte Gehäuseabdeckung werden eine ausreichende Belüftung und Schutz vor Überhitzung gewährleistet. Einbauen von SATA-Festplatten Das Gerät verfügt über unterbrechungsfrei austauschbare Festplatten, die ohne Abschalten des Systems entfernt werden können. 2020.04 | V1.1 | DOC Installationshandbuch Bosch Security Systems B.V.
- Seite 39 Ziehen Sie den Festplattenträger mit dem Griff aus dem Gehäuse. Entriegelungstaste Griff des Festplattenträgers Hinweis! Lassen Sie das System nicht laufen (außer für kurze Zeit, z. B. beim Festplattenaustausch), wenn sich in den Laufwerkschächten keine Festplatten befinden. Bosch Security Systems B.V. Installationshandbuch 2020.04 | V1.1 | DOC...
- Seite 40 Schieben Sie eine neue Festplatte mit nach unten gerichteter Leiterplatte in den Festplattenträger. Richten Sie die Befestigungslöcher von Festplattenträger und Festplatte aus. Befestigen Sie die Festplatte mit den sechs Schrauben am Festplattenträger. Festplattenträger SATA-Festplatte 2020.04 | V1.1 | DOC Installationshandbuch Bosch Security Systems B.V.
- Seite 41 DIVAR IP all-in-one 7000 (3U) Wartung | de Hinweis! Bosch empfiehlt die Verwendung der jeweiligen Festplatten von Bosch. Als eine der kritischen Komponenten werden die Festplatten von Bosch basierend auf verfügbaren Ausfallquoten sorgfältig ausgewählt. Nicht von Bosch gelieferte Festplatten werden nicht unterstützt.
- Seite 42 Befestigen Sie die Festplatte mit vier Schrauben am Festplattenträger. Verwenden Sie die vier M3-Flachkopfschrauben, die im Festplattenbeutel der Zubehörschachtel enthalten sind. Hinweis: Sie dürfen bei der Befestigung der Festplatte nicht die Schrauben wiederverwenden, mit denen das Dummy-Laufwerk befestigt war. 2020.04 | V1.1 | DOC Installationshandbuch Bosch Security Systems B.V.
- Seite 43 DIVAR IP all-in-one 7000 (3U) Wartung | de Hinweis! Bosch empfiehlt die Verwendung der jeweiligen Festplatten von Bosch. Als eine der kritischen Komponenten werden die Festplatten von Bosch basierend auf verfügbaren Ausfallquoten sorgfältig ausgewählt. Nicht von Bosch gelieferte Festplatten werden nicht unterstützt.
- Seite 44 Ziehen Sie danach die Anschlusseinheit aus dem Gehäuse. Schieben Sie die neue Anschlusseinheit in den Steckplatz, bis sie fest einrastet. Schließen Sie die Daten- und Stromkabel an die Rückwandplatine und das Mainboard an. DVD-ROM Vordere Anschlusseinheit 2020.04 | V1.1 | DOC Installationshandbuch Bosch Security Systems B.V.
- Seite 45 Schalten Sie das System aus, legen Sie das Gehäuse auf eine flache Fläche und entfernen Sie dann die Gehäuseabdeckung. Installieren Sie die Soundkarte im dedizierten PCI-Steckplatz. Bringen Sie die Gehäuseabdeckung wieder an und befestigen Sie sie. Dedizierter PCI-Steckplatz für eine Soundkarte Bosch Security Systems B.V. Installationshandbuch 2020.04 | V1.1 | DOC...
- Seite 46 Achten Sie darauf, dass der Luftstrom im Gehäuse nicht durch Kabel oder Fremdkörper behindert wird. Entfernen Sie alle überflüssigen Kabel aus dem Luftstrom, oder verwenden Sie kürzere Kabel. Über die LEDs auf dem Bedienpanel werden Sie über den Systemzustand informiert. 2020.04 | V1.1 | DOC Installationshandbuch Bosch Security Systems B.V.
- Seite 47 Setzen Sie den neuen Lüfter in die freie Position im Gehäuse. Die Pfeile auf der Lüfteroberseite, mit denen die Luftströmungsrichtung angezeigt wird, müssen dabei in dieselbe Richtung zeigen wie die Pfeile auf den anderen Lüftern. Bosch Security Systems B.V. Installationshandbuch 2020.04 | V1.1 | DOC...
- Seite 48 Wenn ein redundantes Netzteil verfügbar ist, kann das Netzteil ausgetauscht werden, ohne dass Sie das System ausschalten müssen. Ersatznetzteile können direkt bei Bosch RMA bestellt werden. So tauschen Sie das Netzteil aus: Ziehen Sie das Netzkabel des defekten Netzteils ab.
- Seite 49 Melden Sie sich mit den folgenden Standard-Anmeldeinformationen auf der Weboberfläche an: Benutzername: ADMIN Passwort: ADMIN Klicken Sie auf die Registerkarte Konfiguration, dann auf Passworteinstellungen, und ändern Sie anschließend das Standardpasswort. Bosch Security Systems B.V. Installationshandbuch 2020.04 | V1.1 | DOC...
- Seite 50 Die Speichergeräte werden mit einem Service‑ und Support-Vertrag vom Originalhersteller geliefert. Der Technische Kundendienst von Bosch ist der Ansprechpartner bei Ausfällen, aber die Service‑ und Supportarbeiten werden vom Hersteller oder einem Partner durchgeführt. Damit die Service‑ und Support-Abteilung des Herstellers das angegebene Serviceniveau erfüllen kann, muss das System neu registriert werden.
- Seite 51 DIVAR IP all-in-one 7000 (3U) Wartung | de Eine Beschreibung der geforderten Informationen und der Zielort sind in jeder Lieferung in Papierform enthalten. Die Beschreibung ist auch elektronisch im Bosch Online-Produktkatalog verfügbar. Bosch Security Systems B.V. Installationshandbuch 2020.04 | V1.1 | DOC...
- Seite 52 | Zusätzliche Dokumentation und Client-Software DIVAR IP all-in-one 7000 (3U) Zusätzliche Dokumentation und Client-Software Weitere Informationen, Software und Dokumentation finden Sie unter www.boschsecurity.com auf der entsprechenden Produktseite. 2020.04 | V1.1 | DOC Installationshandbuch Bosch Security Systems B.V.
- Seite 53 DIVAR IP all-in-one 7000 (3U) Zusätzliche Dokumentation und Client-Software | Bosch Security Systems B.V. Installationshandbuch 2020.04 | V1.1 | DOC...
- Seite 54 | Zusätzliche Dokumentation und Client-Software DIVAR IP all-in-one 7000 (3U) 2020.04 | V1.1 | DOC Installationshandbuch Bosch Security Systems B.V.
