Jede Schiene besteht jeweils aus einer Außenschiene, einer Mittelschiene und einer
Innenschiene. Die Innenschiene kann von der Außen‑ und Mittelschiene abgenommen und
am Gehäuse montiert werden.

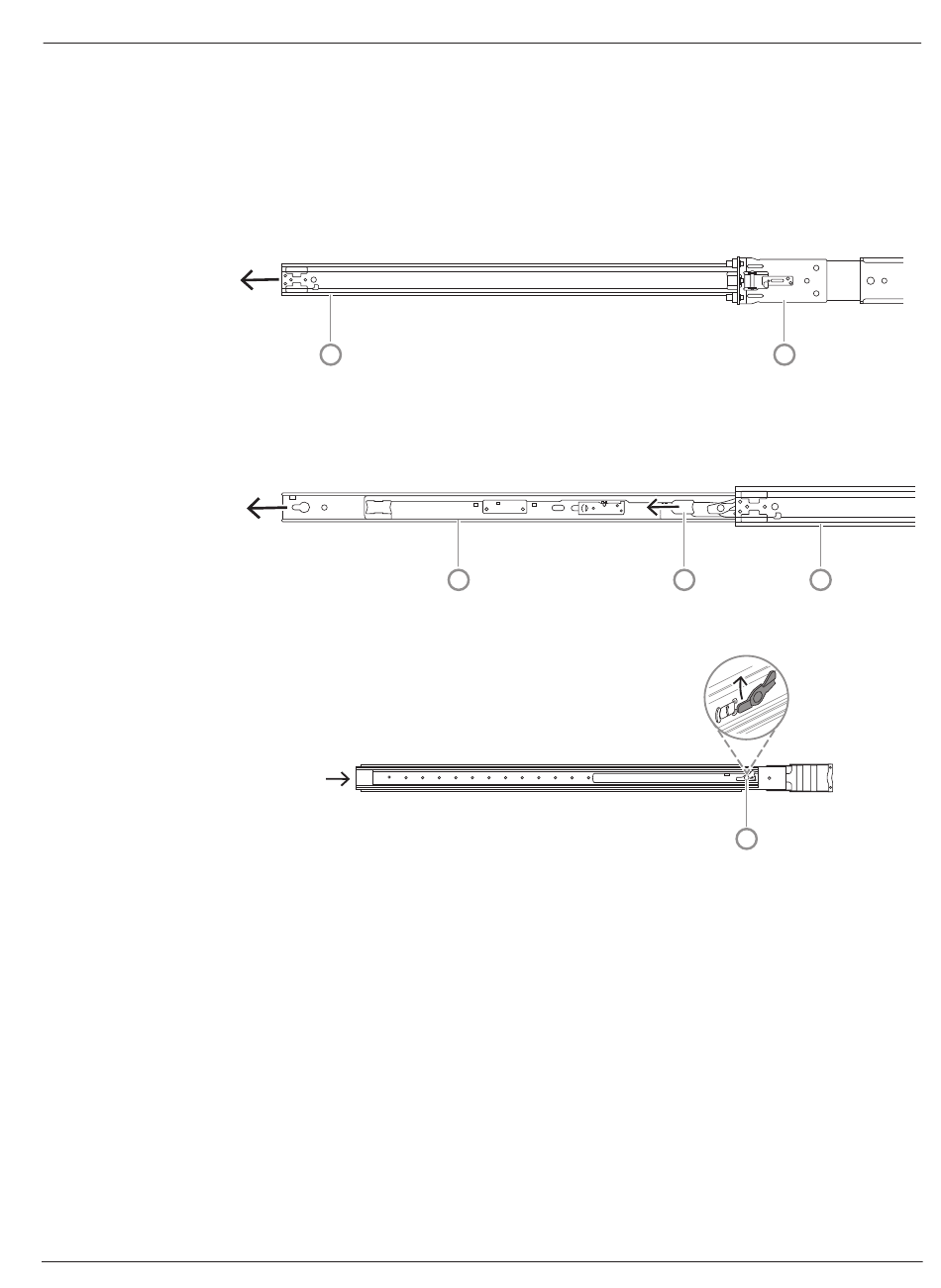

5.1.1 Vorbereiten der Innenschienen für die Montage
So bereiten Sie die Innenschienen für die Montage am Gehäuse vor:
1.
2.
3.
5.1.2 Befestigen der Innenschienen
So befestigen Sie die Innenschiene:
1.
2.
Bosch Security Systems B.V.
Ziehen Sie die Mittelschiene (1) aus der Außenschiene (2), bis sie hörbar einrastet.
1
Ziehen Sie die Innenschiene (1) aus der Mittelschiene (3), bis sie hörbar einrastet.
Schieben Sie die weiße Entriegelung (2) nach außen und nehmen Sie die Innenschiene
(1) vollständig aus der Mittelschiene (3).
Drücken Sie auf die Lasche (1) an der Innenseite der Mittelschiene, um diese zurück in
die Außenschiene zu schieben.
Richten Sie die Innenschiene an den Kerben an beiden Seiten des Gehäuses aus.
Schieben Sie die Innenschiene nach hinten zur Rückseite des Gehäuses, sodass die
Erweiterungen der Innenschiene klicken und am Gehäuse einrasten.
2U:
