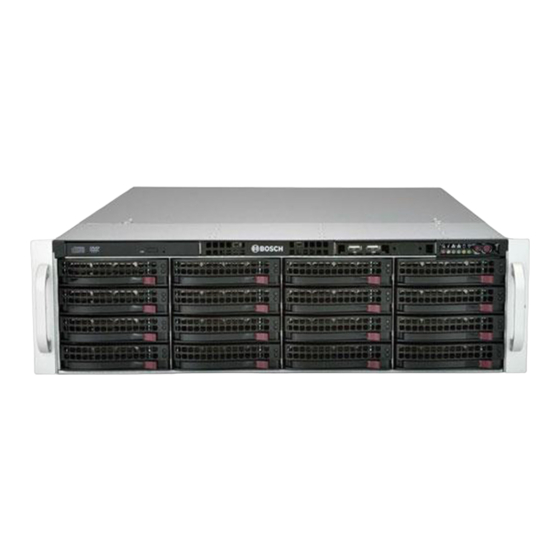

Bosch DIVAR IP all‑in‑one 7000 3U Installationshandbuch
Vorschau ausblenden
Andere Handbücher für DIVAR IP all‑in‑one 7000 3U:
- Bedienungsanleitung (20 Seiten) ,
- Schnellstartanleitung (40 Seiten) ,
- Installationshandbuch (56 Seiten)
Verwandte Anleitungen für Bosch DIVAR IP all‑in‑one 7000 3U
Inhaltszusammenfassung für Bosch DIVAR IP all‑in‑one 7000 3U
- Seite 1 DIVAR IP all‑in‑one 7000 3U DIP‑73G0‑00N | DIP‑73G8‑16HD | DIP‑73GC‑16HD Installationshandbuch...
-
Seite 3: Inhaltsverzeichnis
Wiederherstellen des Geräts Problembehandlung Überhitzung Wartung 10.1 Ersatzteile 10.2 Trennen des System vom Netzstrom 10.3 Entfernen der Gehäuseabdeckung 10.4 Identifizieren eines defekten SSD-Laufwerks 10.5 Einbauen eines SSD-Laufwerks in einen hinteren Laufwerkschacht Bosch Security Systems B.V. 2021.10 | V02 | DOC Installationshandbuch... - Seite 4 Einbau des Luftleitkanals 10.10 Austausch eines Systemlüfters 10.11 Austausch des Netzteils 10.12 Austausch des Leistungsverteilers 10.13 Wartung und Reparatur Zusatzinformationen 11.1 Zusätzliche Dokumentation und Client-Software 11.2 Supportdienstleistungen und Bosch Academy 2021.10 | V02 | DOC Bosch Security Systems B.V. Installationshandbuch...
-
Seite 5: Sicherheit
Vorsicht! Das Niederspannungsnetzteil muss EN/UL 60950 entsprechen. Bei dem Netzteil muss es sich um ein Gerät gemäß SELV-LPS oder SELV – Class 2 (Safety Extra Low Voltage – Limited Power Source) handeln. Bosch Security Systems B.V. 2021.10 | V02 | DOC Installationshandbuch... - Seite 6 Bei der Handhabung elektrostatisch gefährdeter Leiterplatten sind geerdete Antistatikbänder zu tragen und die ESD-Sicherheitsvorkehrungen ordnungsgemäß einzuhalten. Hinweis! Die Installation sollte nur von qualifiziertem Kundendienstpersonal gemäß den jeweils zutreffenden elektrotechnischen Vorschriften ausgeführt werden. 2021.10 | V02 | DOC Bosch Security Systems B.V. Installationshandbuch...
- Seite 7 Das Gerät darf nur mit der auf dem Etikett genannten Stromquelle betrieben werden. Verwenden Sie nur die mitgelieferten oder gemäß UL zugelassenen Netzteile mit einer Ausgangsleistung gemäß LPS oder NEC Klasse 2. Bosch Security Systems B.V. 2021.10 | V02 | DOC Installationshandbuch...
-
Seite 8: Elektrische Sicherheitsvorkehrungen
Wenn ein sicherer Betrieb des Geräts nicht gewährleistet werden kann, nehmen Sie es außer Betrieb, und sichern Sie es, um eine unbefugte Inbetriebnahme zu verhindern. In solchen Fällen lassen Sie das Gerät von Bosch Sicherheitssysteme überprüfen. – Trennen Sie in den folgenden Fällen das Gerät vom Stromnetz, und lassen Sie es von qualifizierten Mitarbeitern warten, da der sichere Betrieb nicht mehr gewährleistet ist:... -
Seite 9: Esd-Vorkehrungen
Entladungen dienen. Verwenden Sie stattdessen spezielle Matten, die zur elektrischen Isolierung dienen. – Tragen Sie ein geerdetes Antistatikband. – Entnehmen Sie Komponenten und Leiterplatten (PCBs) erst bei Gebrauch aus ihren Antistatikhüllen. Bosch Security Systems B.V. 2021.10 | V02 | DOC Installationshandbuch... -
Seite 10: Sicherheitsvorkehrungen Im Betrieb
Aufzeichnungssysteme sowie ein Verfahren zur Sicherung aller analogen und digitalen Daten empfohlen. Entsorgung Bei der Entwicklung und Fertigung Ihres Bosch Produkts kamen hochwertige Materialien und Bauteile zum Einsatz, die wiederverwendet werden können. Dieses Symbol weist darauf hin, dass Elektro- und Elektronikgeräte am Ende ihrer Lebensdauer getrennt vom Hausmüll gesammelt und entsorgt werden müssen. -
Seite 11: Fcc- Und Ices-Konformität
System in einem Bereich mit Zutrittskontrolle zu platzieren, um physische Manipulationen am System zu vermeiden. – Die Windows Update-Funktion oder die entsprechenden monatlichen Rollup-Patches für die Offline-Installation können zur Installation von BS-Sicherheitsupdates verwendet werden. Bosch Security Systems B.V. 2021.10 | V02 | DOC Installationshandbuch... -
Seite 12: Verwendung Aktueller Software
Sicherheitsanweisungen, d. h. eine Liste bekannter Sicherheitslücken und vorgeschlagene Lösungen: https://www.boschsecurity.com/xc/en/support/product-security/security- advisories.html Bosch haftet nicht für Schäden, die durch den Betrieb seiner Produkte mit veralteten Softwarekomponenten verursacht werden. Die aktuelle Software und die verfügbaren Upgrade-Pakete finden Sie im Download-Bereich von Bosch Security and Safety Systems unter: https://downloadstore.boschsecurity.com/... -
Seite 13: Zu Diesem Handbuch
Dieses Handbuch wurde für professionelle Systemintegratoren und PC-Techniker geschrieben. Es enthält Informationen zur Installation und Verwendung des Gehäuses. Installation und Wartung sollten nur von erfahrenen und qualifizierten Technikern durchgeführt werden. Bosch Security Systems B.V. 2021.10 | V02 | DOC Installationshandbuch... -
Seite 14: Systemüberblick
Rack montiert werden. Befolgen Sie zum Einrichten des Racks die Anweisungen in diesem Handbuch. Bedienfeld Das Bedienfeld verfügt über eine Überwachungs‑ und Steuerschnittstelle. LEDs zeigen den Systemstatus an und mithilfe von Tasten kann die Stromversorgung des Systems gesteuert werden. 2021.10 | V02 | DOC Bosch Security Systems B.V. Installationshandbuch... -
Seite 15: Geräteansichten
Stromversorgungsmodule. Vorderansicht: 2 USB 2.0-Anschlüsse Stromausfall-LED Informations-LED NIC1‑ und NIC2-LEDs HDD-LED (Laufwerkaktivität) LED für Stromzufuhr Rücksetztaste Netzschalter Festplattenträger-LEDs Rückansicht: 10 11 2 Stromversorgungsmodule 2 redundante SSD-Laufwerke für das Betriebssystem (RAID 1 Spiegelung) Bosch Security Systems B.V. 2021.10 | V02 | DOC Installationshandbuch... -
Seite 16: Bedienfeld-Steuerelemente
Blinkend, rot (0,25 Hz) Stromausfall: Prüfen Sie, ob ein Netzteil ausgefallen ist. Permanent ein, blau Lokale UID wurde aktiviert. Mit dieser Funktion können Sie das Gerät in einer Rack-Umgebung finden. 2021.10 | V02 | DOC Bosch Security Systems B.V. Installationshandbuch... -
Seite 17: Festplattenträger-Leds
Ein für 5 Sekunden, Einschalten von Festplatte mit dann aus RSTe-Unterstützung. Blinkt mit 4 Hz Identifikation von Festplatte mit RSTe-Unterstützung. Netzteil-LEDs Auf der Rückseite des Stromversorgungsmoduls wird der Status mit einer LED angezeigt. Bosch Security Systems B.V. 2021.10 | V02 | DOC Installationshandbuch... - Seite 18 Die Temperatur des Systemnetzteils hat 63 °C erreicht. Das System schaltet sich automatisch aus, wenn das Netzteil eine Temperatur von 70 °C erreicht hat, und startet neu, wenn die Temperatur des Netzteils unter 60 °C liegt. 2021.10 | V02 | DOC Bosch Security Systems B.V. Installationshandbuch...
-
Seite 19: Vorbereiten Der Montage
Bestimmen Sie vor dem Einbau der Schienen, wo die jeweilige Komponente im Rack montiert werden soll. – Bauen Sie zunächst die schwersten Komponenten unten im Rack ein und fahren Sie anschließend von unten nach oben fort. Bosch Security Systems B.V. 2021.10 | V02 | DOC Installationshandbuch... -
Seite 20: Installationshinweise
Es muss jederzeit eine zuverlässige Erdung gewährleistet sein. Daher muss auch das Rack geerdet sein. Es ist insbesondere auch auf andere Stromversorgungsanschlüsse als die direkten Anschlüsse an den Stromkreis zu achten (z. B. auf Steckdosenleisten). 2021.10 | V02 | DOC Bosch Security Systems B.V. Installationshandbuch... -
Seite 21: Rack-Installation
– einer äußeren Rack-Schiene, die direkt am Rack befestigt wird So trennen Sie die Innen- und Außenschienen: Suchen Sie in der Gehäuseverpackung nach der Schienenvorrichtung. Fahren Sie die Schienenvorrichtung aus. Bosch Security Systems B.V. 2021.10 | V02 | DOC Installationshandbuch... -
Seite 22: Montieren Der Inneren Schienen Am Gehäuse
Auszug wie die vormontierte Innenschiene nach außen zeigt. Schieben Sie den Auszug zur Gehäusevorderseite. Befestigen Sie die Schiene mit zwei Schrauben am Gehäuse (siehe Abbildung). Wiederholen Sie die Schritte 1 bis 3 mit der zweiten inneren Auszugsschiene. 2021.10 | V02 | DOC Bosch Security Systems B.V. Installationshandbuch... -
Seite 23: Montieren Der Außenschienen Am Rack
Für die Montage des Gehäuses im Rack sind mindestens zwei Personen erforderlich, damit das Gehäuse während der Installation ordnungsgemäß gestützt werden kann. Beachten Sie die Sicherheitshinweise, die auf den Schienen aufgedruckt sind. Bosch Security Systems B.V. 2021.10 | V02 | DOC Installationshandbuch... - Seite 24 Stellen Sie sicher, dass die Halterungen mit ausreichend Platz für die Breite des Telco- Racks positioniert sind. Schieben Sie das Gehäuse in das Rack und befestigen Sie die Halterungen am Rack. 2021.10 | V02 | DOC Bosch Security Systems B.V. Installationshandbuch...
-
Seite 25: Einbauen Von Sata-Festplatten
So entfernen Sie einen Festplattenträger aus einem Festplattenschacht: Drücken Sie die Entriegelungstaste rechts neben dem Festplattenträger. Der Griff des Festplattenträgers klappt aus. Ziehen Sie den Festplattenträger mit dem Griff aus dem Gehäuse. Entriegelungstaste Griff des Festplattenträgers Bosch Security Systems B.V. 2021.10 | V02 | DOC Installationshandbuch... -
Seite 26: Einbauen Einer Festplatte In Einem Festplattenträger
Schieben Sie eine neue Festplatte mit nach unten gerichteter Leiterplatte in den Festplattenträger. Richten Sie die Befestigungslöcher von Festplattenträger und Festplatte aus. Befestigen Sie die Festplatte mit den sechs Schrauben am Festplattenträger. Festplattenträger SATA-Festplatte 2021.10 | V02 | DOC Bosch Security Systems B.V. Installationshandbuch... -
Seite 27: Einbauen Eines Festplattenträgers In Einen Vorderen Festplattenschacht
DIVAR IP all-in-one 7000 3U Einbauen von SATA-Festplatten | de Hinweis! Bosch empfiehlt die Verwendung der jeweiligen Festplatten von Bosch. Als eine der kritischen Komponenten werden die Festplatten von Bosch basierend auf verfügbaren Ausfallquoten sorgfältig ausgewählt. Nicht von Bosch gelieferte Festplatten werden nicht unterstützt. -
Seite 28: Hochfahren Des Systems
Verbinden Sie das Netzkabel der Netzteileinheit mit einer qualitativ hochwertigen Steckdosenleiste, die über Schutzeinrichtungen gegen elektrische Störsignale und Überspannungen verfügt. Bosch empfiehlt die Verwendung einer unterbrechungsfreien Stromversorgung (USV). Drücken Sie den Netzschalter am Bedienfeld, um das System einzuschalten. 2021.10 | V02 | DOC Bosch Security Systems B.V. -
Seite 29: Systemkonfiguration
Stellen Sie sicher, dass die Standard-IP-Adressen von vorhandenen DIVAR IP Systemen im Netzwerk geändert werden, bevor Sie ein weiteres DIVAR IP hinzufügen. Betriebsarten Betriebsarten DIVAR IP all-in-one Systeme können in drei verschiedenen Modi betrieben werden: Bosch Security Systems B.V. 2021.10 | V02 | DOC Installationshandbuch... -
Seite 30: Vorbereiten Der Festplatten Für Die Videoaufzeichnung
Geben Sie den Benutzernamen und das Passwort ein und klicken Sie dann auf Login. – Benutzername: BVRAdmin – Passwort: wie bei der Ersteinrichtung des Betriebssystems festgelegt Klicken Sie im Hauptfenster MegaRAID Storage Manager auf die Registerkarte Physical. 2021.10 | V02 | DOC Bosch Security Systems B.V. Installationshandbuch... -
Seite 31: Wiederherstellen Des Geräts
Wiederherstellung werden vorhandene virtuelle Festplatten von den Festplatten importiert. Hinweis: Mit der Option Systemwiederherstellung wird kein Videomaterial gelöscht, das auf den Daten-Festplatten gespeichert ist. Durch den Vorgang wird jedoch die gesamte Bosch Security Systems B.V. 2021.10 | V02 | DOC Installationshandbuch... - Seite 32 Sie auf Ja, um das System neu zu starten. Die Ersteinrichtung des Betriebssystems wird von Windows durchgeführt. Anschließend wird das Gerät neu gestartet. Nach dem Neustart des Geräts werden die Werkseinstellungen installiert. 2021.10 | V02 | DOC Bosch Security Systems B.V. Installationshandbuch...
-
Seite 33: Problembehandlung
– Stellen Sie sicher, dass die Gehäuseabdeckungen angebracht sind. – Überprüfen Sie, ob die Kühlkörper ordnungsgemäß eingebaut sind. – Stellen Sie sicher, dass die Umgebungstemperatur nicht zu hoch ist. Bosch Security Systems B.V. 2021.10 | V02 | DOC Installationshandbuch... -
Seite 34: Wartung
Ersatzteile In seltenen Fällen benötigen Sie möglicherweise Ersatzteile für Ihr System. Für maximalen professionellen Service und technischen Support müssen Sie die Systeme entsprechend den im Lieferumfang enthaltenen sowie online im Bosch Produktkatalog verfügbaren Anweisungen registrieren. 10.2 Trennen des System vom Netzstrom Gehen Sie vor dem Ausführen einiger Konfigurations‑... -
Seite 35: Entfernen Der Gehäuseabdeckung
Gehäuseabdeckung zu betreiben. Nur durch eine installierte Gehäuseabdeckung werden eine ausreichende Belüftung und Schutz vor Überhitzung gewährleistet. 10.4 Identifizieren eines defekten SSD-Laufwerks Das System bietet Tools zur Festplattenüberwachung, die auf dem System vorinstalliert sind. Bosch Security Systems B.V. 2021.10 | V02 | DOC Installationshandbuch... -
Seite 36: Einbauen Eines Ssd-Laufwerks In Einen Hinteren Laufwerkschacht
Entfernen Sie das Dummy-Laufwerk aus dem Festplattenträger. Legen Sie eine Festplatte in den Festplattenträger ein, wobei die Leiterplatte nach unten und die Steckerseite zur Rückseite des Trägers zeigt. 2021.10 | V02 | DOC Bosch Security Systems B.V. Installationshandbuch... -
Seite 37: Einbauen Eines Festplattenträgers In Einen Hinteren Festplattenschacht
Dummy-Laufwerk befestigt war. Hinweis! Bosch empfiehlt die Verwendung der jeweiligen Festplatten von Bosch. Als eine der kritischen Komponenten werden die Festplatten von Bosch basierend auf verfügbaren Ausfallquoten sorgfältig ausgewählt. Nicht von Bosch gelieferte Festplatten werden nicht unterstützt. -
Seite 38: Austausch Des Dvd-Rom-Laufwerks
Ziehen Sie danach die Anschlusseinheit aus dem Gehäuse. Schieben Sie die neue Anschlusseinheit in den Steckplatz, bis sie fest einrastet. Schließen Sie die Daten- und Stromkabel an die Rückwandplatine und das Mainboard an. 2021.10 | V02 | DOC Bosch Security Systems B.V. Installationshandbuch... -
Seite 39: Einbau Des Mainboards
Setzen Sie den Luftleitkanal in das Gehäuse ein. Der Luftleitkanal wird hinter den beiden Lüftern montiert, die dem Netzteil am nächsten liegen. Öffnen Sie nach dem Überprüfen der Passung des Luftleitkanals alle erforderlichen Ausbrechöffnungen, um eine ordnungsgemäße Passung mit dem Serverboard zu gewährleisten. Bosch Security Systems B.V. 2021.10 | V02 | DOC Installationshandbuch... -
Seite 40: Austausch Eines Systemlüfters
Hinweis: Lassen Sie niemals das System bei geöffnetem Gehäuse über einen längeren Zeitraum laufen. Schalten Sie das System über den Netzschalter aus und trennen Sie das Netzkabel von der Steckdose. Ziehen Sie das Stromkabel des defekten Lüfters vom Mainboard ab. 2021.10 | V02 | DOC Bosch Security Systems B.V. Installationshandbuch... -
Seite 41: Austausch Des Netzteils
Wenn ein redundantes Netzteil verfügbar ist, kann das Netzteil ausgetauscht werden, ohne dass Sie das System ausschalten müssen. Ersatznetzteile können direkt bei Bosch RMA bestellt werden. So tauschen Sie das Netzteil aus: Ziehen Sie das Netzkabel des defekten Netzteils ab. -
Seite 42: Austausch Des Leistungsverteilers
Schließen Sie das Netzkabel wieder an das Netzteil an und schalten Sie das Gerät ein. 10.12 Austausch des Leistungsverteilers Redundante, mindestens 2 HE große Gehäuse benötigen einen Leistungsverteiler. Der Leistungsverteiler dient zur Ausfallsicherung und redundanten Stromversorgung. 2021.10 | V02 | DOC Bosch Security Systems B.V. Installationshandbuch... -
Seite 43: Wartung Und Reparatur
Die Speichergeräte werden mit einem Service‑ und Support-Vertrag vom Originalhersteller geliefert. Der Technische Kundendienst von Bosch ist der Ansprechpartner bei Ausfällen, aber die Service‑ und Supportarbeiten werden vom Hersteller oder einem Partner durchgeführt. Damit die Service‑ und Support-Abteilung des Herstellers das angegebene Serviceniveau erfüllen kann, muss das System neu registriert werden. -
Seite 44: Zusatzinformationen
Problembehandlung – Reparatur und Austausch – Produktsicherheit Bosch Building Technologies Academy Besuchen Sie die Website der Bosch Building Technologies Academy und erhalten Sie Zugang zu Schulungskursen, Videoanleitungen und Dokumenten: www.boschsecurity.com/xc/en/ support/training/ 2021.10 | V02 | DOC Bosch Security Systems B.V. - Seite 45 DIVAR IP all-in-one 7000 3U Zusatzinformationen | Bosch Security Systems B.V. 2021.10 | V02 | DOC Installationshandbuch...
- Seite 46 | Zusatzinformationen DIVAR IP all-in-one 7000 3U 2021.10 | V02 | DOC Bosch Security Systems B.V. Installationshandbuch...
- Seite 48 Bosch Security Systems B.V. Torenallee 49 5617 BA Eindhoven Niederlande www.bosch-sicherheitssysteme.de © Bosch Security Systems B.V., 2021 Building solutions for a better life. 202111291939...
