20 de | Systemüberblick

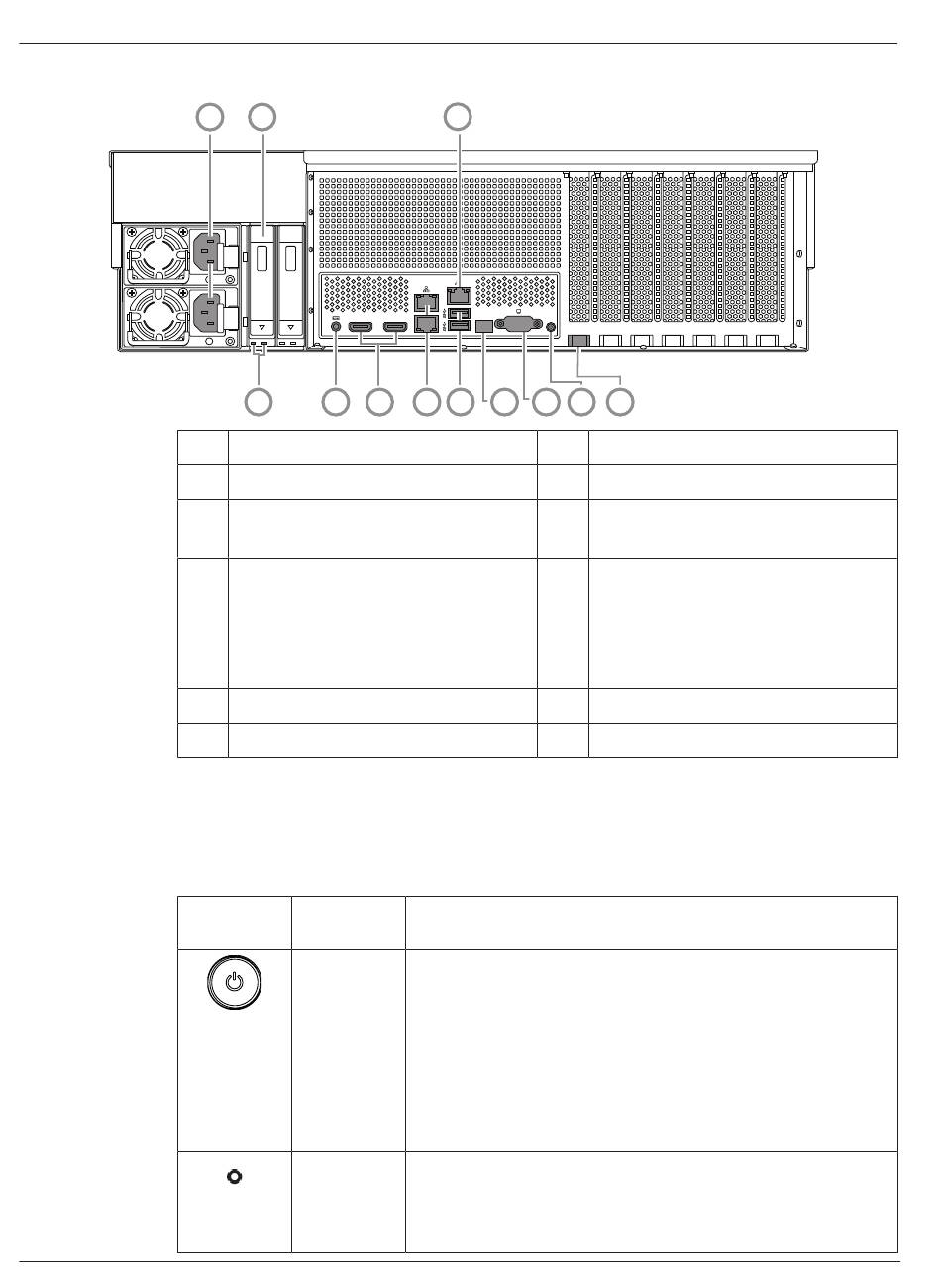

Rückansicht 3U
11
3.2 Bedienfeld-Steuerelemente
Das Bedienfeld an der Gerätevorderseite verfügt über Netzschalter und
Statusüberwachungs-LEDs.
Bedienfeld-Tasten
Zurücksetze
2024-03 | V04 | F.01U.421.487
1 2
4 5 6
1 Netzanschluss
3 BMC-Anschluss
5 BMC-Debug-Konsole (nicht
verwenden)
7 2 LAN-Anschlüsse (RJ45), gebündelt
(LAN2: oberer LAN-Anschluss, LAN1:
unterer LAN-Anschluss)
Hinweis: Sie dürfen den Teaming-
Modus nicht ändern.
9 LED für Port 80
Netzschalter
Taste LED-Farbe
der Taste
Grün
Power
-
n
DIVAR IP all-in-one 7000 2U | DIVAR IP all-in-one
3
DM
7 8 9
10
2
4
6
8
10
12
Beschreibung
Der Netzschalter wird dazu verwendet, das System vom
Netzteil aus mit Strom zu versorgen bzw. die
Stromversorgung zu unterbrechen.
Hinweis: Beim Ausschalten des Systems mit dieser Taste wird
die Hauptstromversorgung unterbrochen, die Standby-
Stromversorgung des Systems wird jedoch aufrechterhalten.
Ziehen Sie den Netzstecker des Systems, bevor Sie
Wartungsarbeiten durchführen.
Mit der Rücksetztaste wird das System neu gestartet.
Installationshandbuch
11 12
Solid-State-Laufwerkfach
Solid-State-Laufwerkfach-LEDs
2 HDMI™-Anschlüsse
2 USB 3.2 Gen 1-Anschlüsse (Type-A)
VGA-Anschluss (deaktiviert)
Positions-LED (integriert)
