DIVAR IP all-in-one 7000 2U | DIVAR IP all-in-one
7000 3U

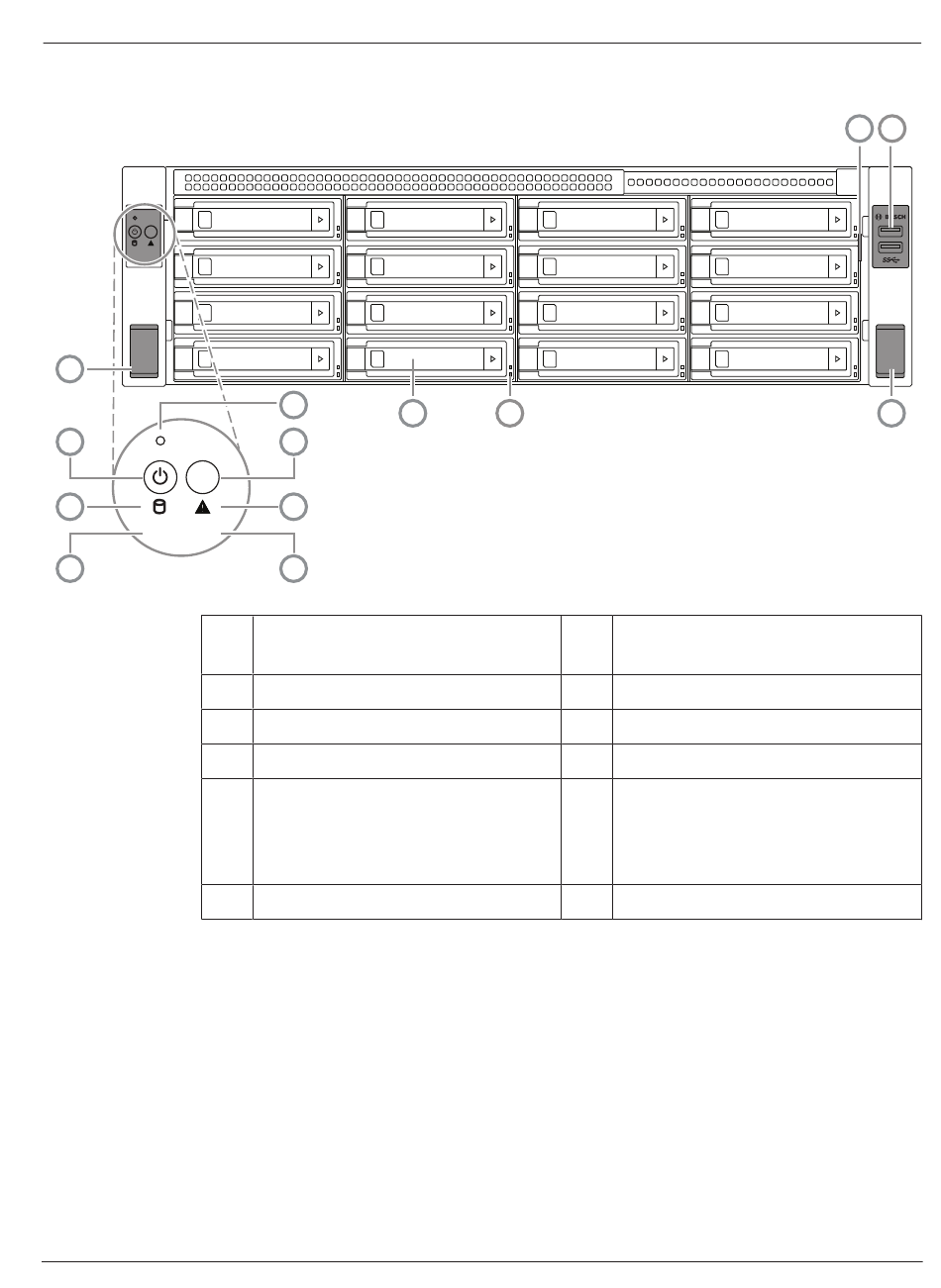

Vorderansicht 3U
RST
ID
L1 L2
9
3
RST
ID
5
L1 L2
7
11
Bosch Security Systems B.V.
2
4
6
8
1 Informationsetikett mit Geräte-
Identifikationsdaten
3 Netzschalter mit LED
5 LED für Festplattenzugriff
7 LAN1-LED
9 Griffe (zum Herausziehen des
Systems aus dem Rack; enthält auch
eine Schraube zum Befestigen des
Systems am Rack)
Festplattenfach-LEDs
10
11
10
12
Installationshandbuch
Systemüberblick | de
2 Taste „Zurücksetzen"
4 Positionstaste mit LED
6 LED für BMC-Nachricht
8 LAN2-LED
Festplattenfächer
2 USB 3.2 Gen 1-Anschlüsse (Type-A)
2024-03 | V04 | F.01U.421.487
19
1
