COMPACT 1.4
4

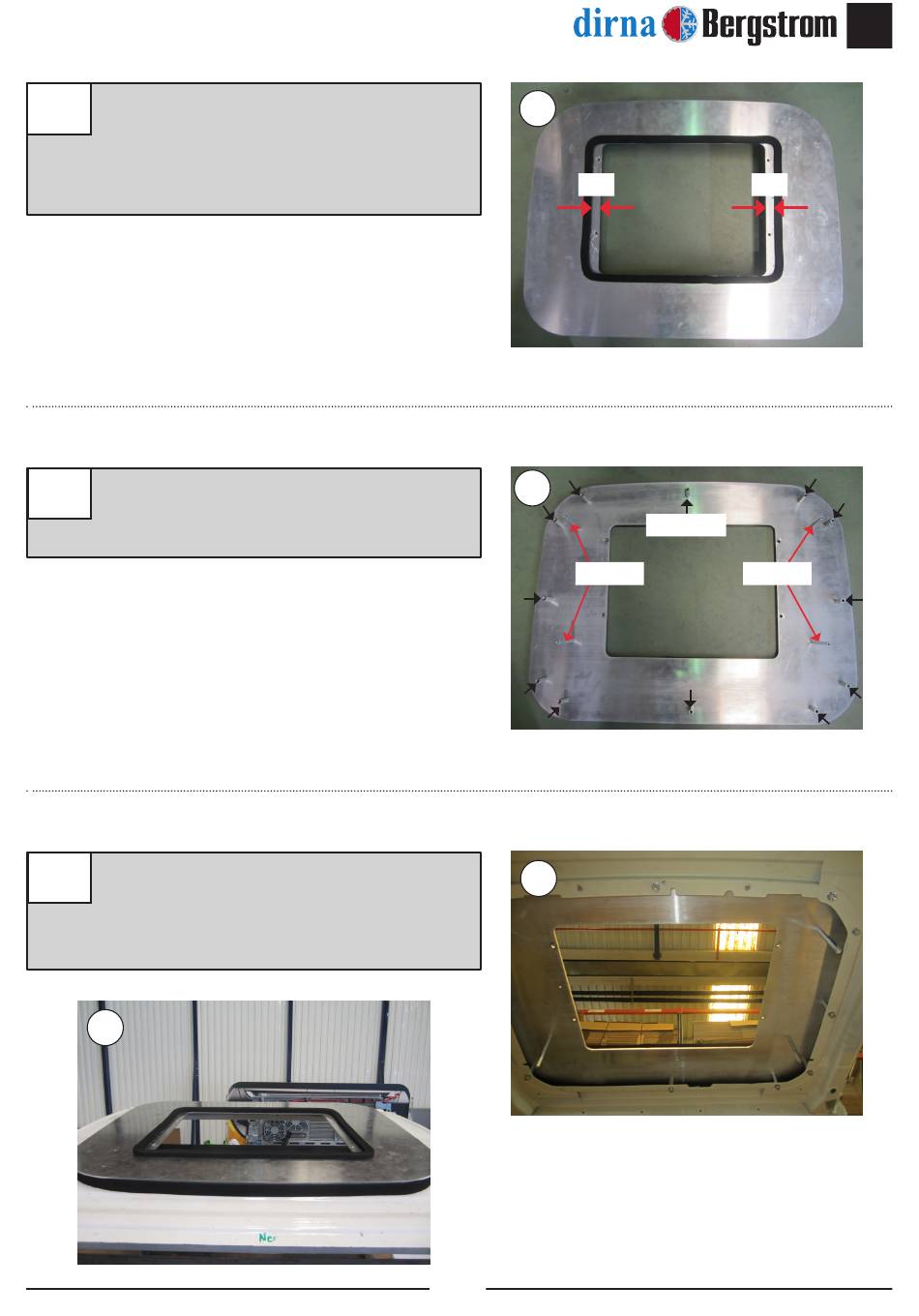

Pegar junta EPDM 20x20 como se indica en la
chapa de escotillas.
Atención: Limpiar previamente la chapa para
asegurar la adherencia de la junta EPDM.
5
Colocar en la chapa de escotilla (12)
hexágonos L=35 y (4) hexágonos L=90 para
la sujeción de la consola.
6
Colocar la chapa escotilla en la parte superior
de la cabina y apretar con (12) tornillos torx
M8 con (1) arandela dentada y (1) arandela
plana cada tornillo.
6
4
25
5
(2) L=90
6
5
25
(12) L=35
(2) L=90
ES
®
