COMPACT 1.4
10

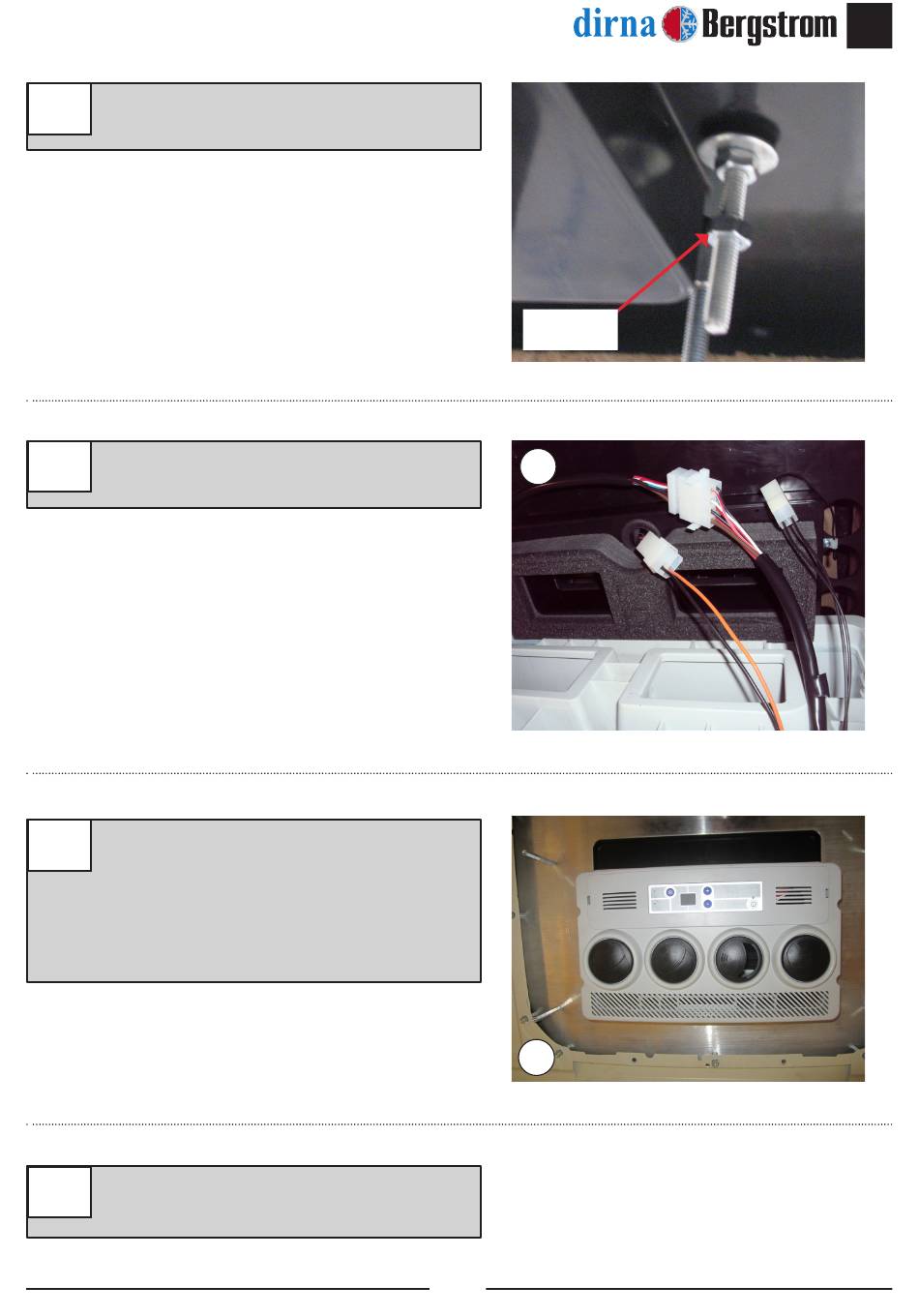

(1) Mutter M6 ohne Anzuziehen auf jede
Stiftschraube legen.
11
Das Frontteil wie in der Abbildung gezeigt an
das Gerät anschließen.
12
Innere Luftverteilertafel an den vorgenannten
Stiftschrauben mit jeweils (1) Breitflansch-
Unterlegscheibe M6 und (1) Mutter M6
anbringen. Muttern anziehen, bis die Führung
der Luftverteilertafel am oberen Schaumstoff
des Geräts anliegt.
13
Mutter aus Punkt 10 anziehen, bis sie an das
Oberteil der inneren Luftverteilertafel stößt.
Mutter M6
11
12
