COMPACT 1.4

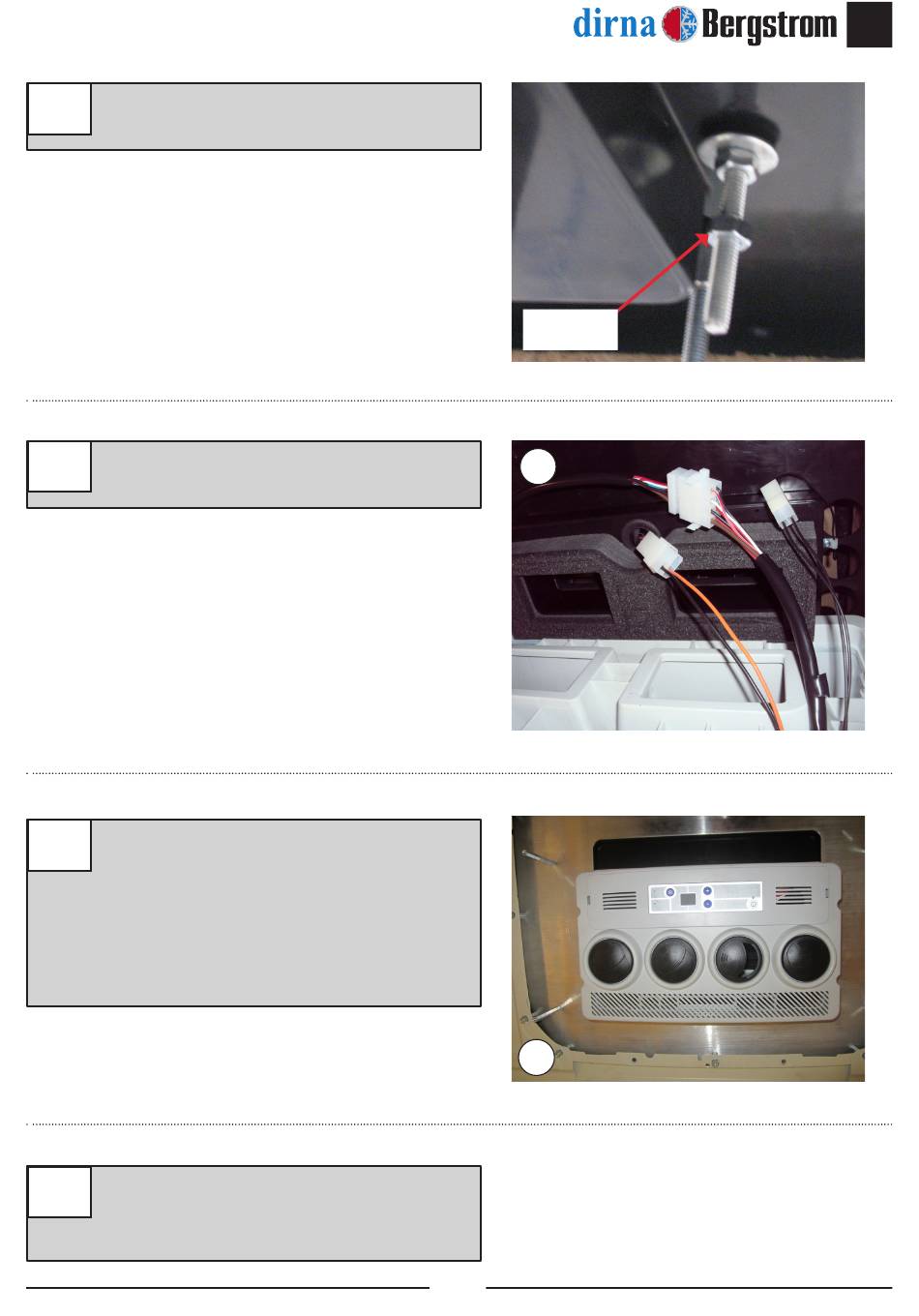

10
Inserire (1) dado M6 senza stringere su ogni
vite prigioniera.
11
Collegare il frontalino all'impianto come
indicato nell'immagine.
12
Posizionare il pannello interno di distribuzione
dell'aria sulle viti prigioniere anteriori con (1)
rondella M6 a testa larga e (1) dado M6 su
ogni vite prigioniera. Stringere i dadi finché
il canalizzatore del pannello interno non
è a battuta sulla gommapiuma superiore
dell'impianto.
13
Stringere il dado del punto 10 fino a battuta
con la parte superiore del pannello interno di
distribuzione dell'aria.
Dado M6
11
12
47
IT
®
