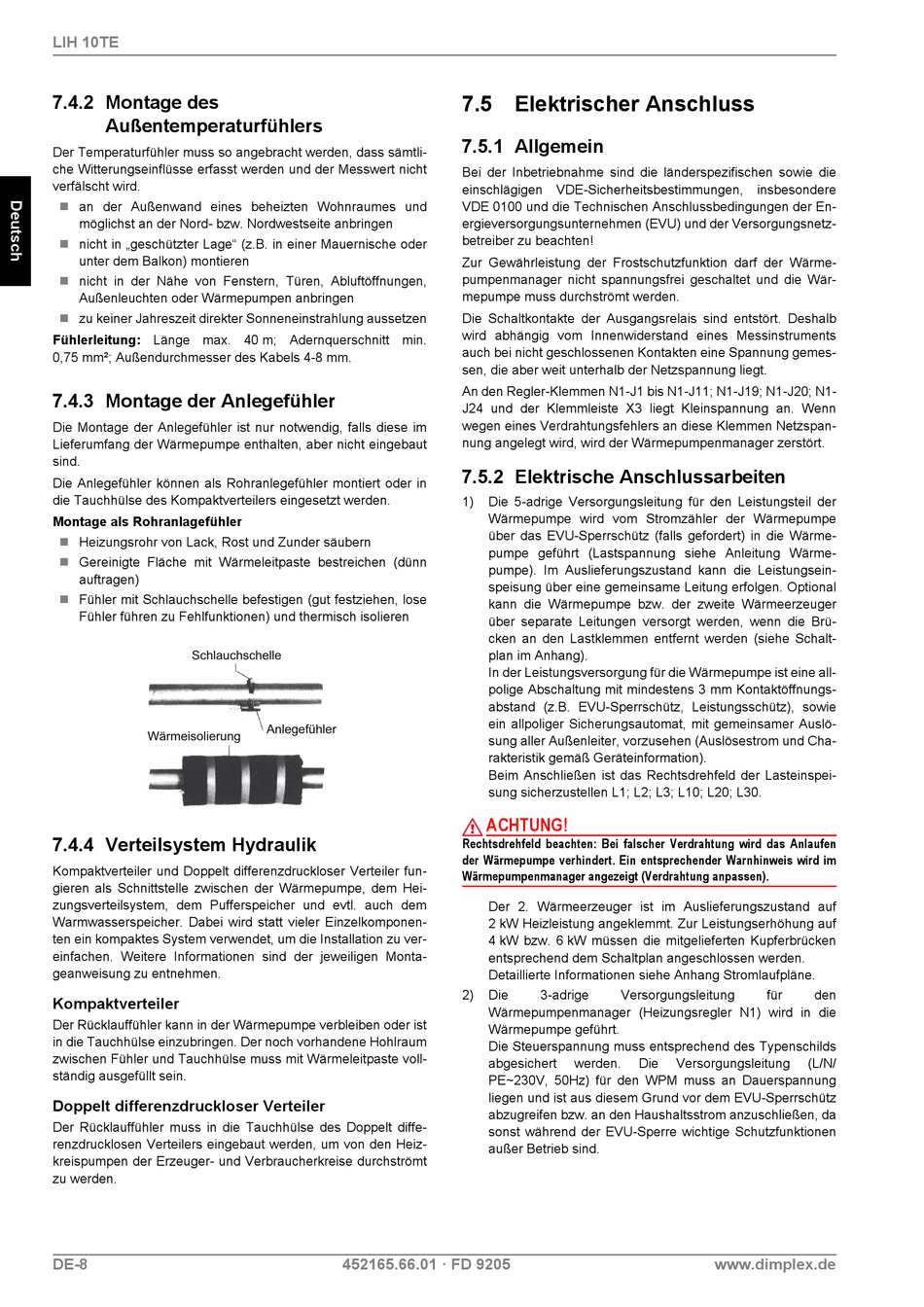

LIH 10TE
7.4.2 Montage des
Außentemperaturfühlers
Der Temperaturfühler muss so angebracht werden, dass sämtli-
che Witterungseinflüsse erfasst werden und der Messwert nicht
verfälscht wird.
an der Außenwand eines beheizten Wohnraumes und
möglichst an der Nord- bzw. Nordwestseite anbringen
nicht in „geschützter Lage" (z.B. in einer Mauernische oder
unter dem Balkon) montieren
nicht in der Nähe von Fenstern, Türen, Abluftöffnungen,
Außenleuchten oder Wärmepumpen anbringen
zu keiner Jahreszeit direkter Sonneneinstrahlung aussetzen
Fühlerleitung: Länge max. 40 m; Adernquerschnitt min.
0,75 mm²; Außendurchmesser des Kabels 4-8 mm.
7.4.3 Montage der Anlegefühler
Die Montage der Anlegefühler ist nur notwendig, falls diese im
Lieferumfang der Wärmepumpe enthalten, aber nicht eingebaut
sind.
Die Anlegefühler können als Rohranlegefühler montiert oder in
die Tauchhülse des Kompaktverteilers eingesetzt werden.
Montage als Rohranlagefühler
Heizungsrohr von Lack, Rost und Zunder säubern
Gereinigte Fläche mit Wärmeleitpaste bestreichen (dünn
auftragen)
Fühler mit Schlauchschelle befestigen (gut festziehen, lose
Fühler führen zu Fehlfunktionen) und thermisch isolieren
7.4.4 Verteilsystem Hydraulik
Kompaktverteiler und Doppelt differenzdruckloser Verteiler fun-
gieren als Schnittstelle zwischen der Wärmepumpe, dem Hei-
zungsverteilsystem, dem Pufferspeicher und evtl. auch dem
Warmwasserspeicher. Dabei wird statt vieler Einzelkomponen-
ten ein kompaktes System verwendet, um die Installation zu ver-
einfachen. Weitere Informationen sind der jeweiligen Monta-
geanweisung zu entnehmen.
Kompaktverteiler
Der Rücklauffühler kann in der Wärmepumpe verbleiben oder ist
in die Tauchhülse einzubringen. Der noch vorhandene Hohlraum
zwischen Fühler und Tauchhülse muss mit Wärmeleitpaste voll-
ständig ausgefüllt sein.
Doppelt differenzdruckloser Verteiler
Der Rücklauffühler muss in die Tauchhülse des Doppelt diffe-
renzdrucklosen Verteilers eingebaut werden, um von den Heiz-
kreispumpen der Erzeuger- und Verbraucherkreise durchströmt
zu werden.
DE-8
7.5 Elektrischer Anschluss
7.5.1 Allgemein
Bei der Inbetriebnahme sind die länderspezifischen sowie die
einschlägigen VDE-Sicherheitsbestimmungen, insbesondere
VDE 0100 und die Technischen Anschlussbedingungen der En-
ergieversorgungsunternehmen (EVU) und der Versorgungsnetz-
betreiber zu beachten!
Zur Gewährleistung der Frostschutzfunktion darf der Wärme-
pumpenmanager nicht spannungsfrei geschaltet und die Wär-
mepumpe muss durchströmt werden.
Die Schaltkontakte der Ausgangsrelais sind entstört. Deshalb
wird abhängig vom Innenwiderstand eines Messinstruments
auch bei nicht geschlossenen Kontakten eine Spannung gemes-
sen, die aber weit unterhalb der Netzspannung liegt.
An den Regler-Klemmen N1-J1 bis N1-J11; N1-J19; N1-J20; N1-
J24 und der Klemmleiste X3 liegt Kleinspannung an. Wenn
wegen eines Verdrahtungsfehlers an diese Klemmen Netzspan-
nung angelegt wird, wird der Wärmepumpenmanager zerstört.
7.5.2 Elektrische Anschlussarbeiten
1)
Die 5-adrige Versorgungsleitung für den Leistungsteil der
Wärmepumpe wird vom Stromzähler der Wärmepumpe
über das EVU-Sperrschütz (falls gefordert) in die Wärme-
pumpe geführt (Lastspannung siehe Anleitung Wärme-
pumpe). Im Auslieferungszustand kann die Leistungsein-
speisung über eine gemeinsame Leitung erfolgen. Optional
kann die Wärmepumpe bzw. der zweite Wärmeerzeuger
über separate Leitungen versorgt werden, wenn die Brü-
cken an den Lastklemmen entfernt werden (siehe Schalt-
plan im Anhang).
In der Leistungsversorgung für die Wärmepumpe ist eine all-
polige Abschaltung mit mindestens 3 mm Kontaktöffnungs-
abstand (z.B. EVU-Sperrschütz, Leistungsschütz), sowie
ein allpoliger Sicherungsautomat, mit gemeinsamer Auslö-
sung aller Außenleiter, vorzusehen (Auslösestrom und Cha-
rakteristik gemäß Geräteinformation).
Beim Anschließen ist das Rechtsdrehfeld der Lasteinspei-
sung sicherzustellen L1; L2; L3; L10; L20; L30.
ACHTUNG!
Rechtsdrehfeld beachten: Bei falscher Verdrahtung wird das Anlaufen
der Wärmepumpe verhindert. Ein entsprechender Warnhinweis wird im
Wärmepumpenmanager angezeigt (Verdrahtung anpassen).
Der 2. Wärmeerzeuger ist im Auslieferungszustand auf
2 kW Heizleistung angeklemmt. Zur Leistungserhöhung auf
4 kW bzw. 6 kW müssen die mitgelieferten Kupferbrücken
entsprechend dem Schaltplan angeschlossen werden.
Detaillierte Informationen siehe Anhang Stromlaufpläne.
2)
Die
Wärmepumpenmanager (Heizungsregler N1) wird in die
Wärmepumpe geführt.
Die Steuerspannung muss entsprechend des Typenschilds
abgesichert
PE~230V, 50Hz) für den WPM muss an Dauerspannung
liegen und ist aus diesem Grund vor dem EVU-Sperrschütz
abzugreifen bzw. an den Haushaltsstrom anzuschließen, da
sonst während der EVU-Sperre wichtige Schutzfunktionen
außer Betrieb sind.
452165.66.01 · FD 9205
3-adrige
Versorgungsleitung
werden.
Die
Versorgungsleitung
www.dimplex.de
für
den
(L/N/
