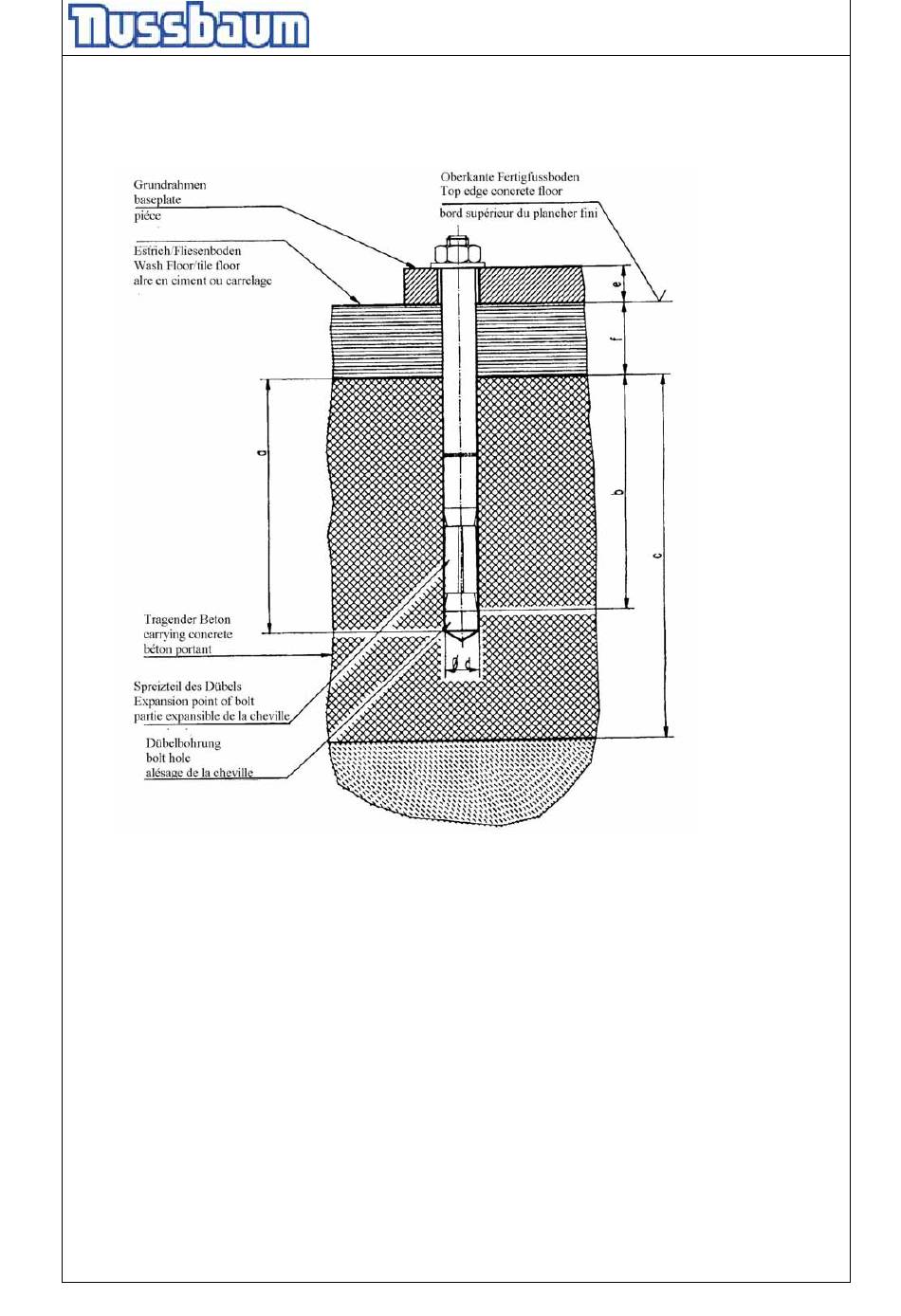

Auswahl der Liebig-Dübel mit Bodenbelag (Estrich, Fliesen)
Liebig-Dübel
Gültig für Bohrungsdurchmesser 22 mm in der Grundplatte
Dübeltyp
Bohrungstiefe (mm)
min. Verankerungstiefe (mm)
Betonstärke (mm)
Bohrungsdurchmesser (mm)
Bauteildicke (mm)
Betonqualität
Anzahl der Dübel (St.)
Anzugsdrehmoment der Dübel
(*) min. Betonstärke bei Verwendung der oben genannten Dübel, ansonsten gelten die
Angaben in den Fundamentplänen.
Es können gleichwertige Dübel anderer namhafter Dübelhersteller, unter Beachtung
deren Bestimmungen, verwendet werden.
Betriebsanleitung und Prüfbuch
BM12-20/80/65 BM12-20/80/100
a
100
b
80
c
min.160(*)
d
20
e
40-65
min.C20/25 normal bewehrt
16
70 Nm
- 26 -
2.45 SPL (SPL4500)
BM12-20/80/140
100
100
80
80
min.160(*)
min.160(*)
20
20
65-100
100-140
16
16
70Nm
70Nm
