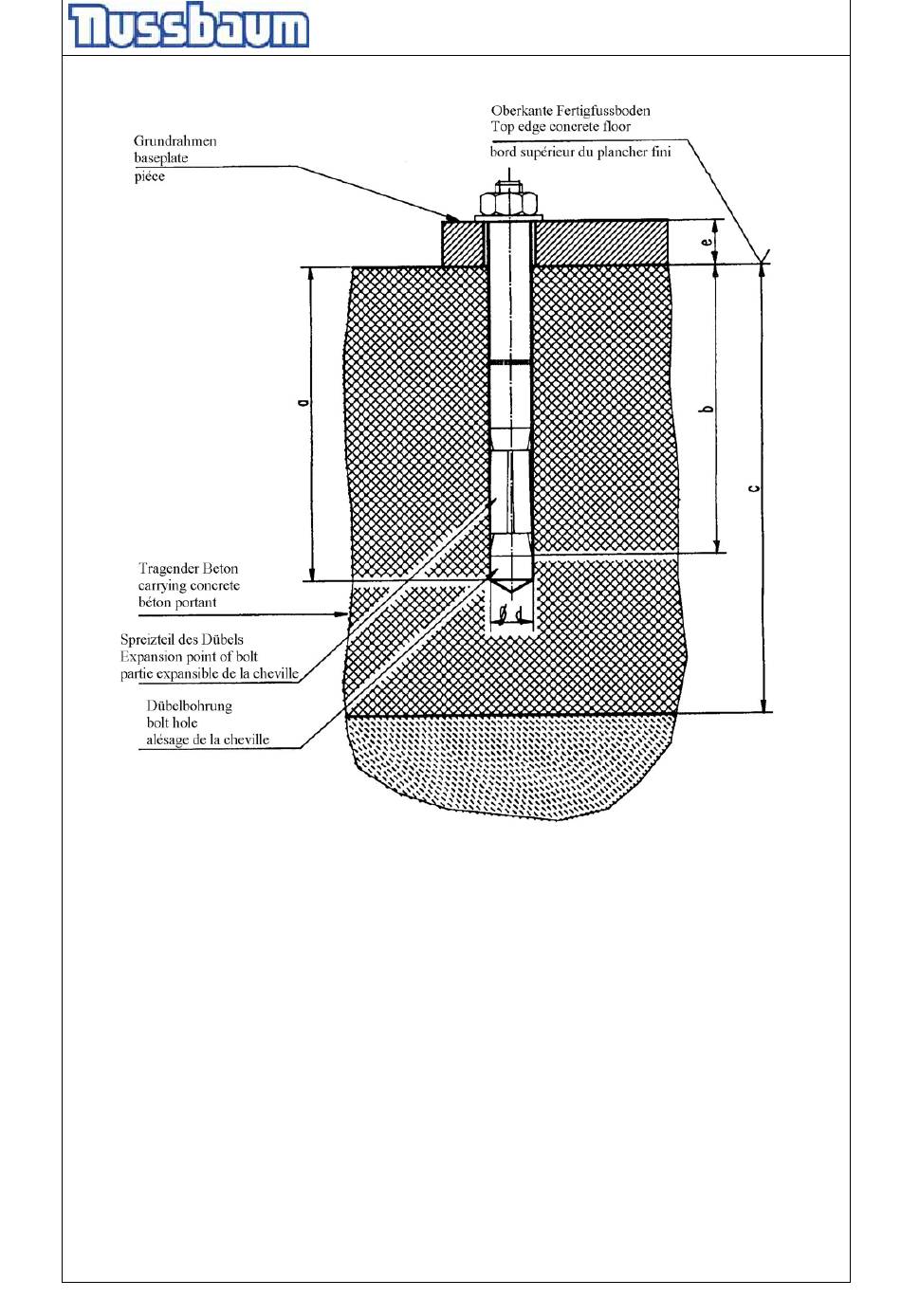

Auswahl der Liebig-Dübel ohne Bodenbelag (Estrich, Fliesen)
Liebig-Dübel
Gültig für Bohrungsdurchmesser 22 mm in der Grundplatte
Dübeltyp
Bohrungstiefe
min. Verankerungstiefe
Betonstärke
Bohrungsdurchmesser
Bauteildicke
Betonqualität
Anzahl der Dübel
Anzugsdrehmoment der Dübel
(*) min. Betonstärke bei Verwendung der oben genannten Dübel, ansonsten gelten die
Angaben in den Fundamentplänen.
Es können gleichwertige Dübel anderer namhafter Dübelhersteller, unter Beachtung
deren Bestimmungen, verwendet werden.
Betriebsanleitung und Prüfbuch
BM12-20/80/40
a 100
b 80
c min.160 (*)
d 20
e 0-40
min.C20/25 normal bewehrt
16
70 Nm
- 25 -
2.45 SPL (SPL4500)
