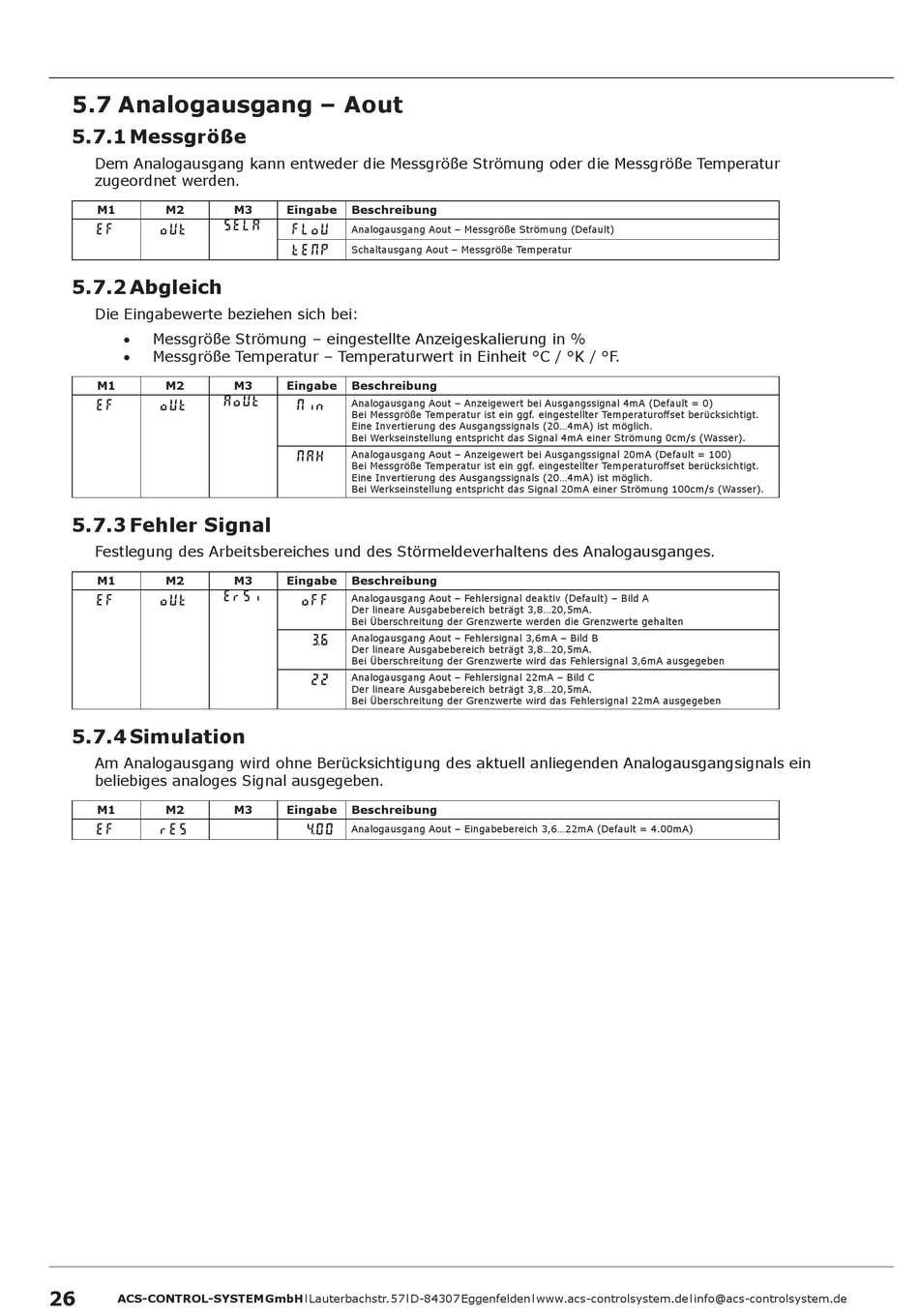

5 .7 Analogausgang – Aout
5 .7 .1 Messgröße
Dem Analogausgang kann entweder die Messgröße Strömung oder die Messgröße Temperatur
zugeordnet werden.
M1
M2
EF
oUt
5 .7 .2 Abgleich
Die Eingabewerte beziehen sich bei:
Messgröße Strömung – eingestellte Anzeigeskalierung in %
•
Messgröße Temperatur – Temperaturwert in Einheit °C / °K / °F.
•
M1
M2
EF
oUt
5 .7 .3 Fehler Signal
Festlegung des Arbeitsbereiches und des Störmeldeverhaltens des Analogausganges.
M1
M2
EF
oUt
5 .7 .4 Simulation
Am Analogausgang wird ohne Berücksichtigung des aktuell anliegenden Analogausgangsignals ein
beliebiges analoges Signal ausgegeben.
M1
M2
EF
rES
26
ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de
M3
Eingabe
Beschreibung
SELA
Analogausgang Aout – Messgröße Strömung (Default)
FLoU
Schaltausgang Aout – Messgröße Temperatur
tENP
M3
Eingabe
Beschreibung
AoUt
Analogausgang Aout – Anzeigewert bei Ausgangssignal 4mA (Default = 0)
Nin
Bei Messgröße Temperatur ist ein ggf. eingestellter Temperaturoffset berücksichtigt.
Eine Invertierung des Ausgangssignals (20...4mA) ist möglich.
Bei Werkseinstellung entspricht das Signal 4mA einer Strömung 0cm/s (Wasser).
Analogausgang Aout – Anzeigewert bei Ausgangssignal 20mA (Default = 100)
NAH
Bei Messgröße Temperatur ist ein ggf. eingestellter Temperaturoffset berücksichtigt.
Eine Invertierung des Ausgangssignals (20...4mA) ist möglich.
Bei Werkseinstellung entspricht das Signal 20mA einer Strömung 100cm/s (Wasser).
M3
Eingabe
Beschreibung
ErSi
Analogausgang Aout – Fehlersignal deaktiv (Default) – Bild A
oFF
Der lineare Ausgabebereich beträgt 3,8...20,5mA.
Bei Überschreitung der Grenzwerte werden die Grenzwerte gehalten
Analogausgang Aout – Fehlersignal 3,6mA – Bild B
3. 6
Der lineare Ausgabebereich beträgt 3,8...20,5mA.
Bei Überschreitung der Grenzwerte wird das Fehlersignal 3,6mA ausgegeben
Analogausgang Aout – Fehlersignal 22mA – Bild C
22
Der lineare Ausgabebereich beträgt 3,8...20,5mA.
Bei Überschreitung der Grenzwerte wird das Fehlersignal 22mA ausgegeben
M3
Eingabe
Beschreibung
Analogausgang Aout – Eingabebereich 3,6...22mA (Default = 4.00mA)
4. 0 0
