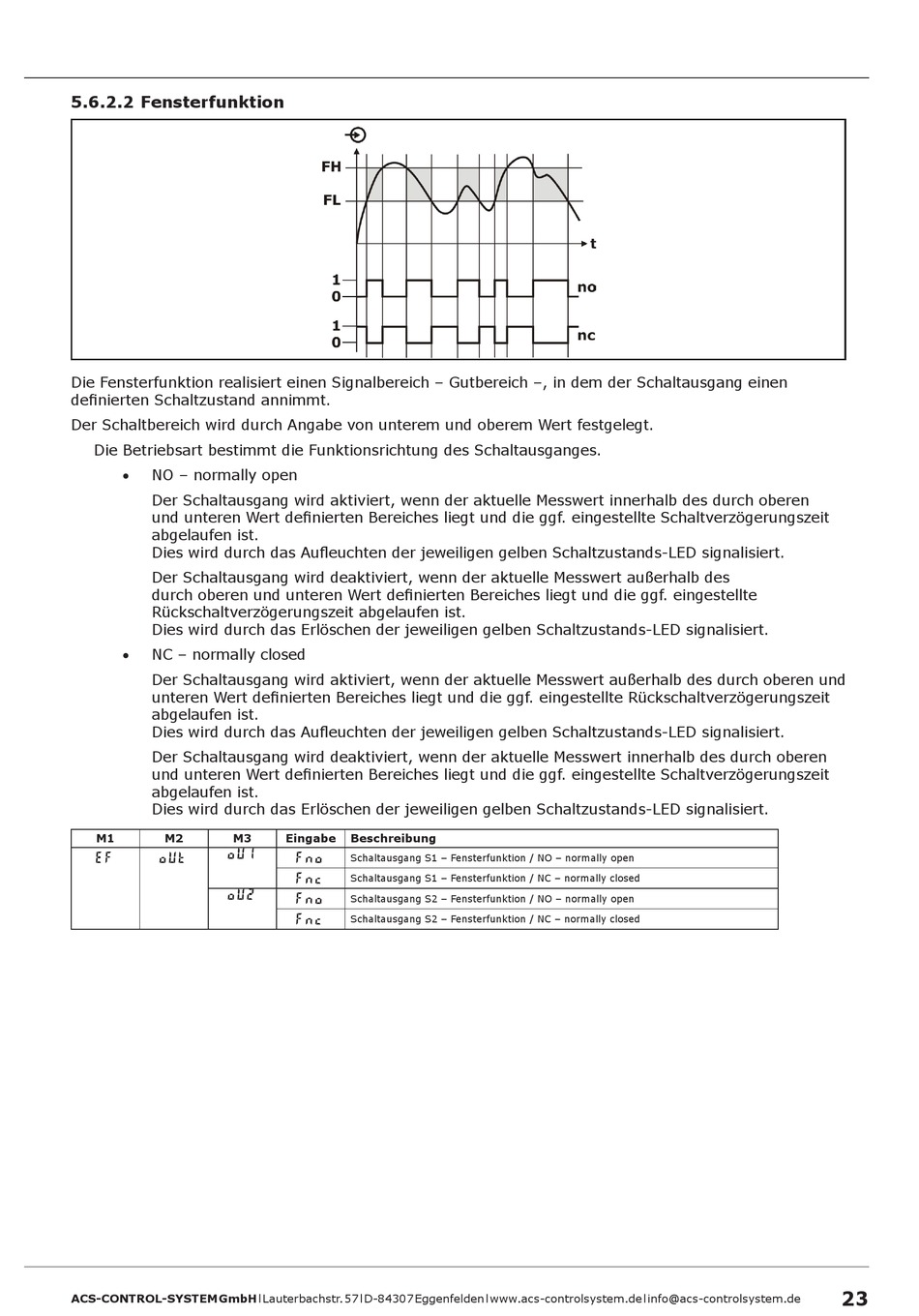

5 .6 .2 .2 Fensterfunktion
Die Fensterfunktion realisiert einen Signalbereich – Gutbereich –, in dem der Schaltausgang einen
definierten Schaltzustand annimmt.
Der Schaltbereich wird durch Angabe von unterem und oberem Wert festgelegt.
Die Betriebsart bestimmt die Funktionsrichtung des Schaltausganges.
NO – normally open
•
Der Schaltausgang wird aktiviert, wenn der aktuelle Messwert innerhalb des durch oberen
und unteren Wert definierten Bereiches liegt und die ggf. eingestellte Schaltverzögerungszeit
abgelaufen ist.
Dies wird durch das Aufleuchten der jeweiligen gelben Schaltzustands-LED signalisiert.
Der Schaltausgang wird deaktiviert, wenn der aktuelle Messwert außerhalb des
durch oberen und unteren Wert definierten Bereiches liegt und die ggf. eingestellte
Rückschaltverzögerungszeit abgelaufen ist.
Dies wird durch das Erlöschen der jeweiligen gelben Schaltzustands-LED signalisiert.
NC – normally closed
•
Der Schaltausgang wird aktiviert, wenn der aktuelle Messwert außerhalb des durch oberen und
unteren Wert definierten Bereiches liegt und die ggf. eingestellte Rückschaltverzögerungszeit
abgelaufen ist.
Dies wird durch das Aufleuchten der jeweiligen gelben Schaltzustands-LED signalisiert.
Der Schaltausgang wird deaktiviert, wenn der aktuelle Messwert innerhalb des durch oberen
und unteren Wert definierten Bereiches liegt und die ggf. eingestellte Schaltverzögerungszeit
abgelaufen ist.
Dies wird durch das Erlöschen der jeweiligen gelben Schaltzustands-LED signalisiert.
M1
M2
M3
oU1
EF
oUt
oU2
ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de
Eingabe
Beschreibung
Schaltausgang S1 – Fensterfunktion / NO – normally open
Fno
Schaltausgang S1 – Fensterfunktion / NC – normally closed
Fnc
Schaltausgang S2 – Fensterfunktion / NO – normally open
Fno
Schaltausgang S2 – Fensterfunktion / NC – normally closed
Fnc
23
