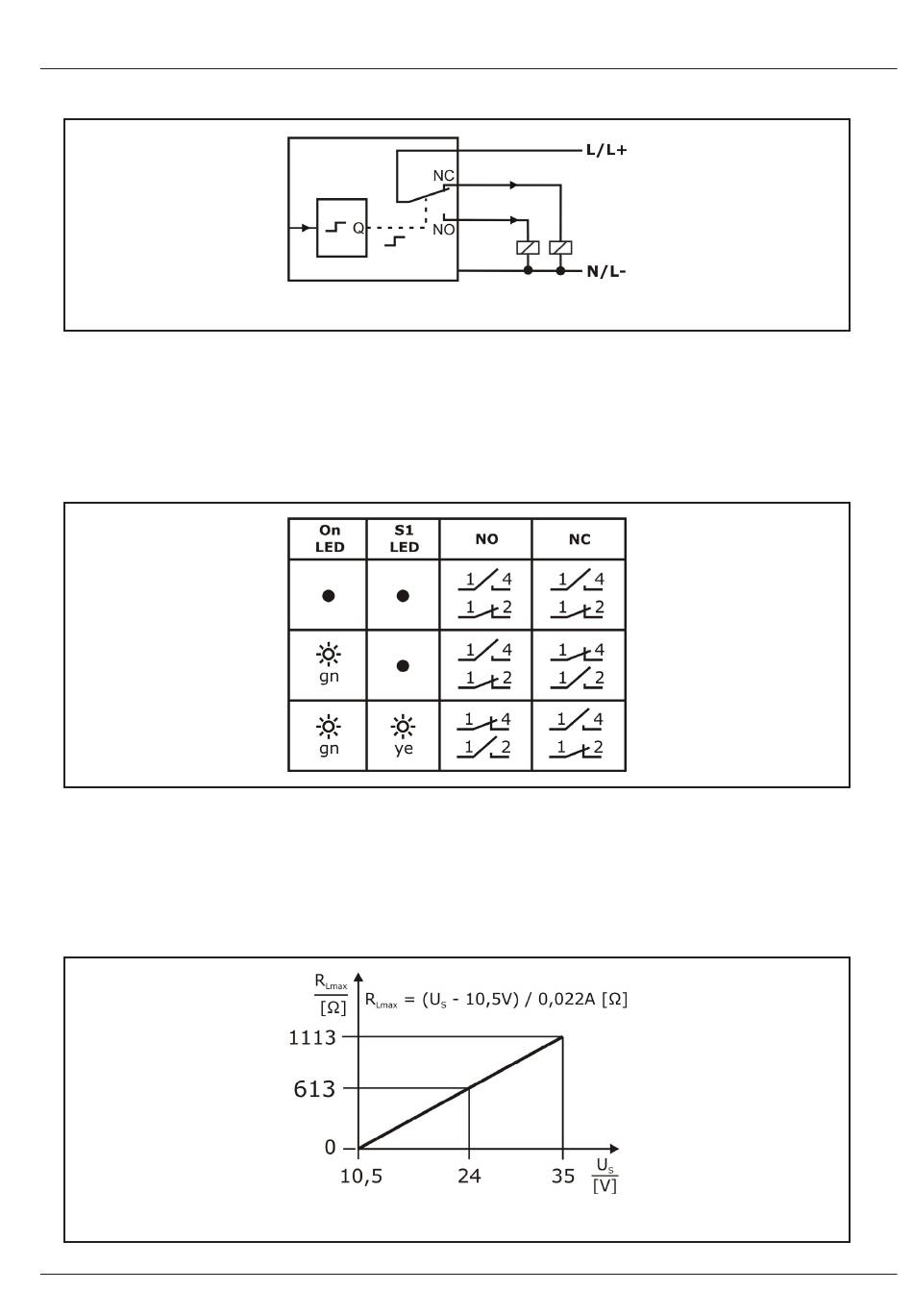

4 .4 .2 Schaltausgang Relais
Die Last am Relaisausgang wird mit dem Kontakt L/+L der Versorgungsspannung verbunden.
Am Ausgang des geschlossenen Kontaktes steht die Versorgungsspannung des Anschlusskontaktes
L/+L an.
Der Ausgang des offenen Kontaktes ist spannungs- und potentialfrei.
Das Gerät ist zum Betrieb in Antivalenz geeignet. Bei der Beschaltung beider Ausgänge nehmen die
NO- und NC-Ausgänge im störungsfreien Betrieb gegenläufige Zustände ein.
Mittels einer zweikanaligen Auswertung kann hiermit neben der Strömungsüberwachung auch eine
funktionsabhängige Überwachung des Sensors realisiert werden.
4 .5 Analogausgang Aout
4 .5 .1 Lastwiderstand
Ein Lastwiderstand, z.B. der Messwiderstand eines Auswertegerätes, erfordert eine minimale
Versorgungsspannung.
Aus der anliegenden Versorgungsspannung und dem maximalen Ausgangsstrom ergibt sich für den
Widerstand ein Maximalwert, bei dem noch eine korrekte Funktion möglich ist.
12
