5 Bedienung
5 .1 Bedien- und Anzeigeelemente

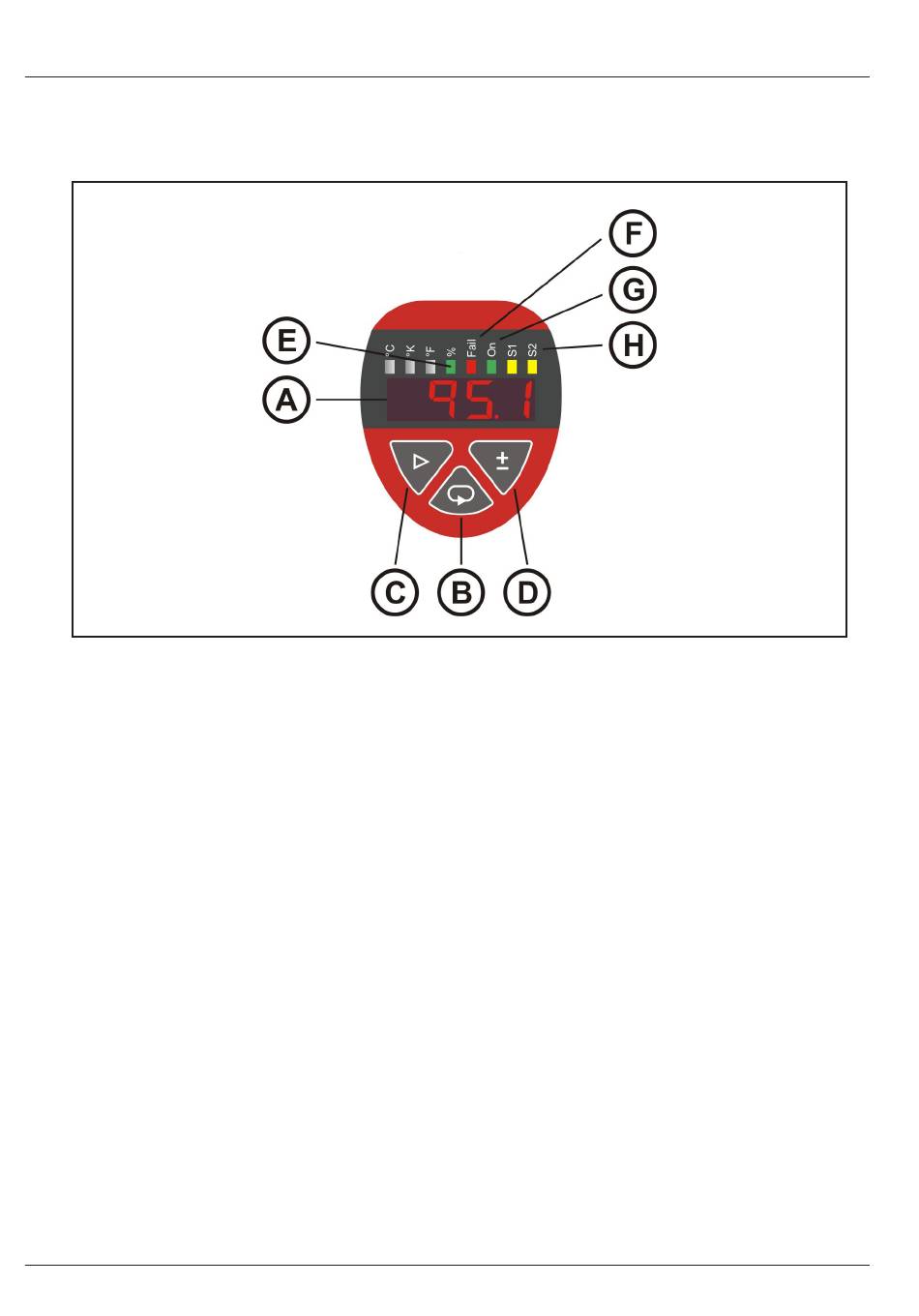

A - LED-Display
Anzeige von Messwert und Bedienmenüs
•
B - Taste Set
Zugang zu den Bedienmenüs
•
Im Auswahlmenü Einsprung in das ausgewählte Untermenü
•
Im Eingabemenü Wertübernahme und Speicherung der Änderung
•
C - Taste Change
Wechsel zwischen den Untermenüs
•
Abbruch Werteingabe ohne Übernahme
•
Umschaltung der Zählrichtung der Taste +/- von + bzw. Erhöhung auf - bzw. Verringerung
•
D - Taste +/-
Wertänderung durch + bzw. Erhöhung oder - bzw. Verringerung. Die Zählrichtung steht
•
anfangs immer auf + bzw. Erhöhung. Umschalten der Zählrichtung durch Taste Change
•
Wechsel der Einstellung in einem Auswahlmenü
E - Einheiten-LED
•
Anzeige Einheit durch grüne LED
F - Fehler-LED
•
Anzeige fehlerhafter Betriebszustand durch rote LED
G - Betriebs-LED
Anzeige Betriebsbereitschaft durch grüne LED
•
H - Schaltzustands-LED
Anzeige des aktiven Schaltausganges durch jeweilige gelbe LED
•
