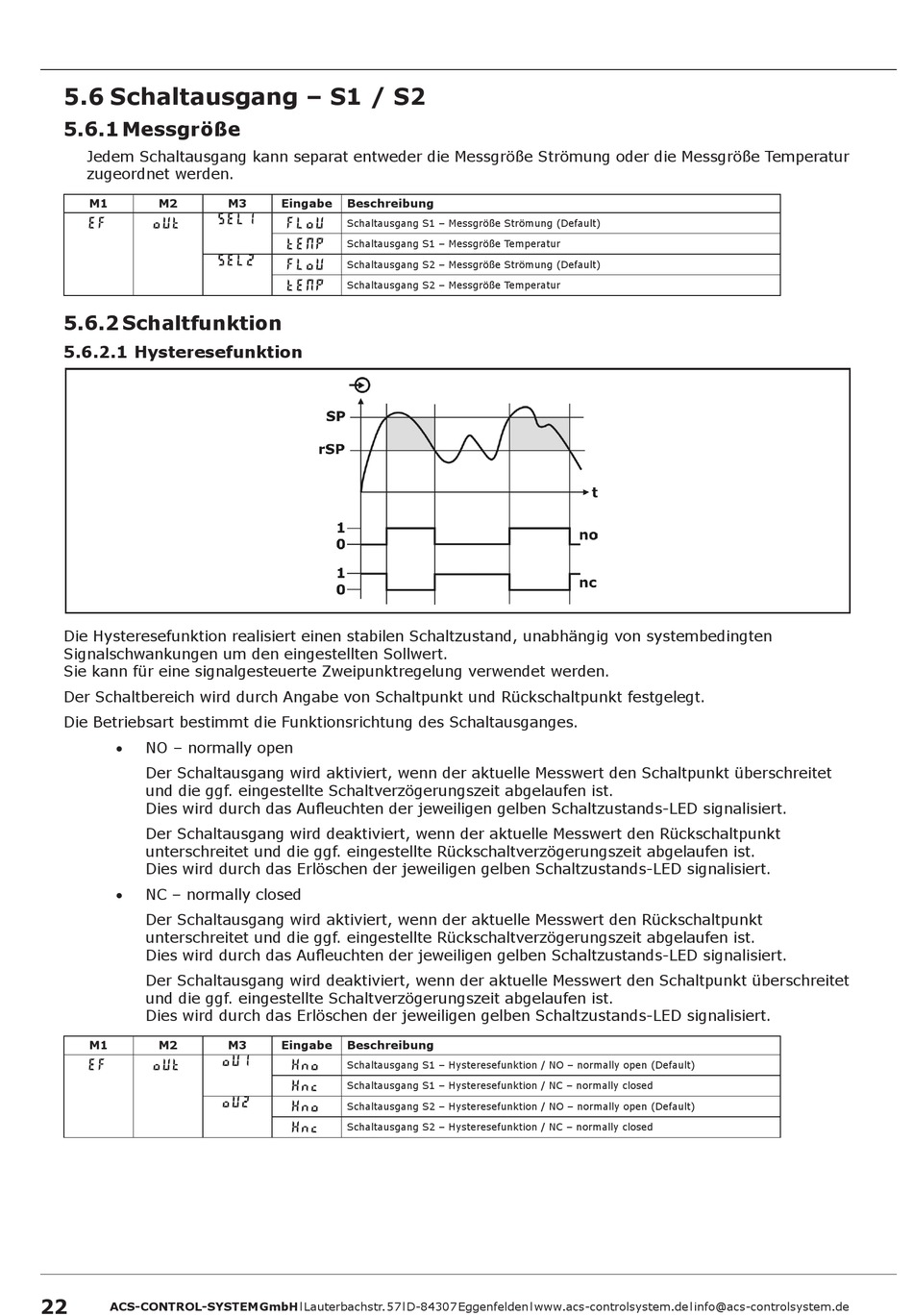

5 .6 Schaltausgang – S1 / S2
5 .6 .1 Messgröße
Jedem Schaltausgang kann separat entweder die Messgröße Strömung oder die Messgröße Temperatur
zugeordnet werden.
M1
M2
EF
oUt
5 .6 .2 Schaltfunktion
5 .6 .2 .1 Hysteresefunktion
Die Hysteresefunktion realisiert einen stabilen Schaltzustand, unabhängig von systembedingten
Signalschwankungen um den eingestellten Sollwert.
Sie kann für eine signalgesteuerte Zweipunktregelung verwendet werden.
Der Schaltbereich wird durch Angabe von Schaltpunkt und Rückschaltpunkt festgelegt.
Die Betriebsart bestimmt die Funktionsrichtung des Schaltausganges.
•
NO – normally open
Der Schaltausgang wird aktiviert, wenn der aktuelle Messwert den Schaltpunkt überschreitet
und die ggf. eingestellte Schaltverzögerungszeit abgelaufen ist.
Dies wird durch das Aufleuchten der jeweiligen gelben Schaltzustands-LED signalisiert.
Der Schaltausgang wird deaktiviert, wenn der aktuelle Messwert den Rückschaltpunkt
unterschreitet und die ggf. eingestellte Rückschaltverzögerungszeit abgelaufen ist.
Dies wird durch das Erlöschen der jeweiligen gelben Schaltzustands-LED signalisiert.
•
NC – normally closed
Der Schaltausgang wird aktiviert, wenn der aktuelle Messwert den Rückschaltpunkt
unterschreitet und die ggf. eingestellte Rückschaltverzögerungszeit abgelaufen ist.
Dies wird durch das Aufleuchten der jeweiligen gelben Schaltzustands-LED signalisiert.
Der Schaltausgang wird deaktiviert, wenn der aktuelle Messwert den Schaltpunkt überschreitet
und die ggf. eingestellte Schaltverzögerungszeit abgelaufen ist.
Dies wird durch das Erlöschen der jeweiligen gelben Schaltzustands-LED signalisiert.
M1
M2
EF
oUt
22
ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de
M3
Eingabe
Beschreibung
SEL1
Schaltausgang S1 – Messgröße Strömung (Default)
FLoU
tENP
Schaltausgang S1 – Messgröße Temperatur
SEL2
Schaltausgang S2 – Messgröße Strömung (Default)
FLoU
Schaltausgang S2 – Messgröße Temperatur
tENP
M3
Eingabe
Beschreibung
oU1
Hno
Schaltausgang S1 – Hysteresefunktion / NO – normally open (Default)
Schaltausgang S1 – Hysteresefunktion / NC – normally closed
Hnc
oU2
Schaltausgang S2 – Hysteresefunktion / NO – normally open (Default)
Hno
Schaltausgang S2 – Hysteresefunktion / NC – normally closed
Hnc
