Strömungswächter | FS20-EX
4 Strömungswächter montieren
1 Überprüfen, ob der einzubauende Strö mungs-
wächter für das Strömungsmedium ausge legt ist.
ACHTUNG!
Beim Ein- und Ausbau des Strömungs wächters
sicherstellen, dass das Rohrsystem nicht unter
Druck steht.
2 Den Einbauort des Strömungswächters wie folgt
wählen (siehe Fig. 2):
a Um Strömungsturbulenzen an den Mess -
fühlern zu vermeiden, den Strömungs wächter
nur in gerade Rohrleitungen einbauen. Auf
aus reichenden Abstand zu Querschnitts-
ände run gen und Rohrkrüm mungen achten.
Minimal erforderliche Einlauflänge 10 x D
und Auslauflänge 5 x D (nach DIN 1952).
(D = Rohrnennweite)
b Bei senkrechter Leitung möglichst nur in
Steigleitungen einbauen, um falsche Signale
durch Luftpolsterbildung zu vermeiden.
Bei senkrechter Leitung:
Nur in Steigleitungen einbauen.
Vertical pipelines:
Medium should be rising.
S
S
6
MONTIEREN | INSTALLATION
4 Flow monitor installation
1 Check that the flow monitor is suitable for the
medium to be monitored.
CAUTION!
While installing or removing the flow monitor please
make sure that the pipe system is unpressurized.
2 For best performance the flow monitor should be
installed in the pipeline in accordance with the
following conditions (see fig. 2).
a The flow monitor should be installed
only in a straight section of piping. There
should be a distance of at least 10 pipe
dia meters before the flow monitor and
5 pipe diameters after the flow monitor before
or after any bends and changes in pipe dia-
meter, to avoid any effects of turbulence.
b In the case of vertical pipelines the flow
monitor should be installed where the flow
is rising, if possible.
Bei waager echter Leitung:
Nur von unten einbauen.
Horizontal pipelines :
Flow monitor should be
mounted on the underside.
S
Die Messfühler müssen neben-
einander im Rohr liegen.
The two sensors (S) must be
side by side across the
direction of flow .
S
S

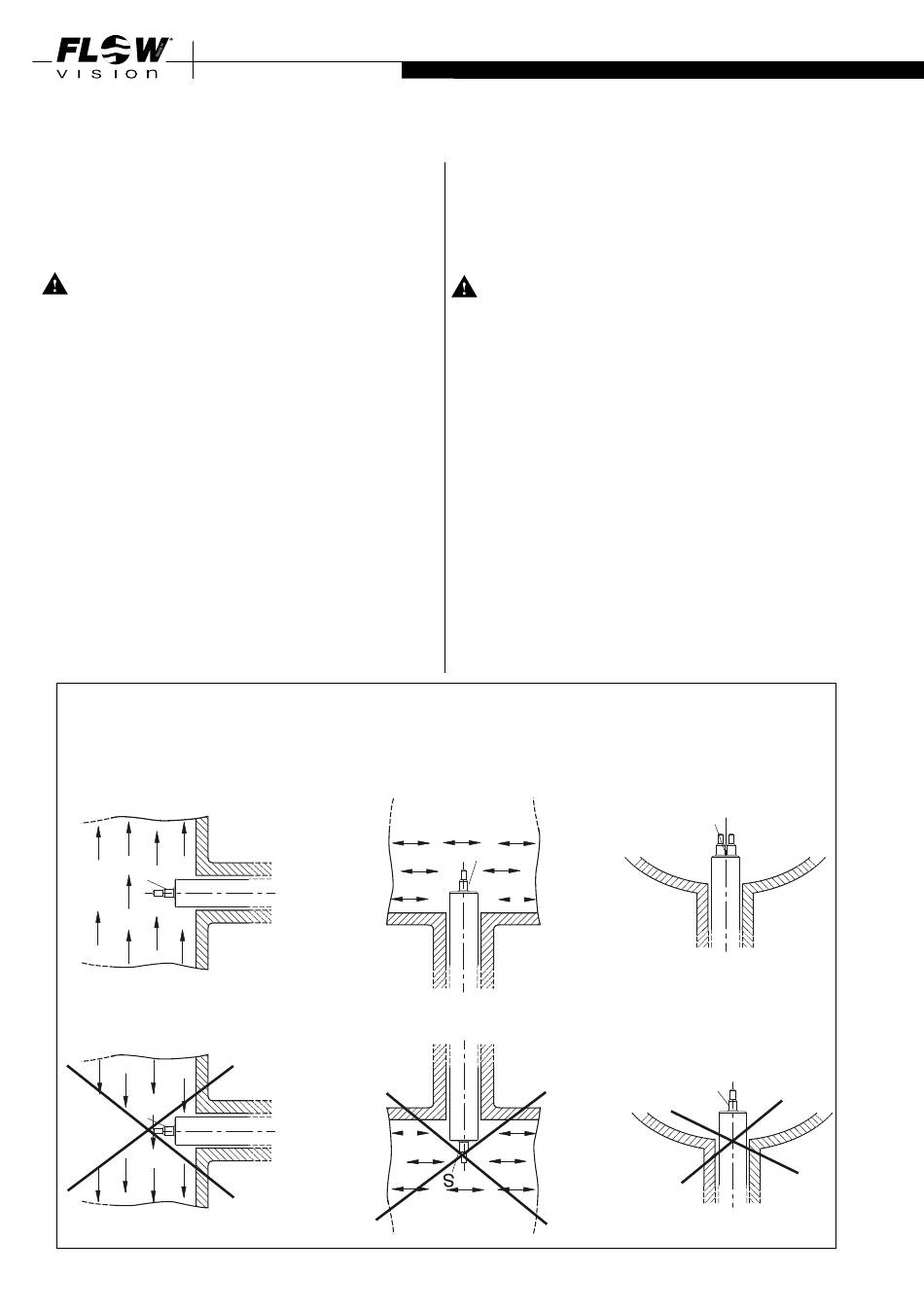

Fig. 2
