44

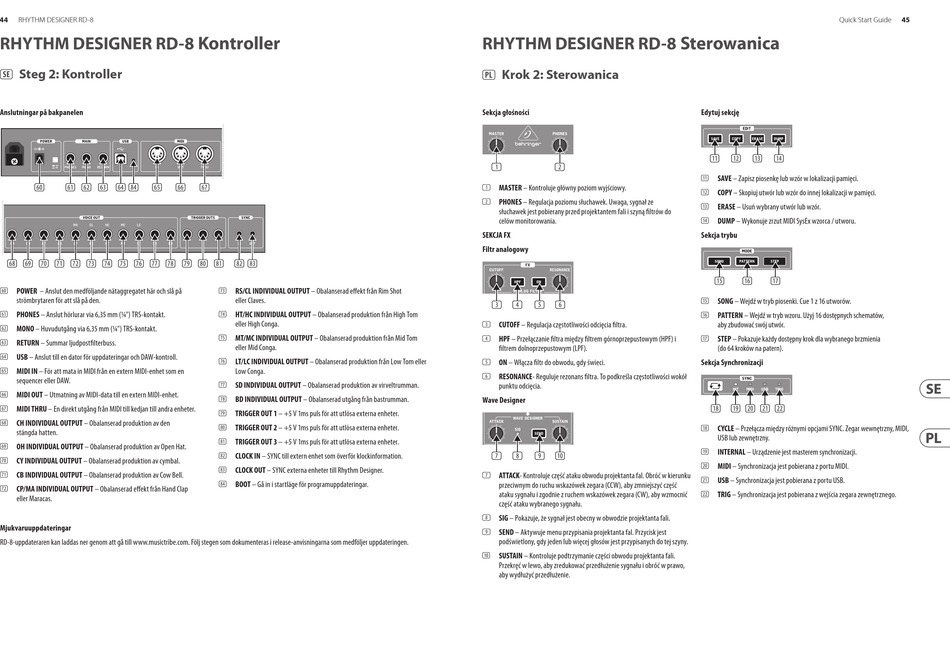

RHYTHM DESIGNER RD-8
RHYTHM DESIGNER RD-8 Kontroller
(SE) Steg 2: Kontroller
Anslutningar på bakpanelen
(60)
(61) (62) (63) (64)
(84)
(68) (69) (70) (71) (72) (73) (74) (75) (76) (77) (78) (79) (80) (81) (82) (83)
66)
(67)
POWER – Anslut den medföljande nätaggregatet här och slå på
(60)
strömbrytaren för att slå på den.
PHONES – Anslut hörlurar via 6,35 mm (¼") TRS-kontakt.
(61)
MONO – Huvudutgång via 6,35 mm (¼") TRS-kontakt.
(62)
RETURN – Summar ljudpostfilterbuss.
(63)
USB – Anslut till en dator för uppdateringar och DAW-kontroll.
(64)
MIDI IN – För att mata in MIDI från en extern MIDI-enhet som en
(65)
sequencer eller DAW.
MIDI OUT – Utmatning av MIDI-data till en extern MIDI-enhet.
(66)
MIDI THRU – En direkt utgång från MIDI till kedjan till andra enheter.
(67)
CH INDIVIDUAL OUTPUT – Obalanserad produktion av den
(68)
stängda hatten.
OH INDIVIDUAL OUTPUT – Obalanserad produktion av Open Hat.
(69)
CY INDIVIDUAL OUTPUT – Obalanserad produktion av cymbal.
(70)
CB INDIVIDUAL OUTPUT – Obalanserad produktion av Cow Bell.
(71)
CP/MA INDIVIDUAL OUTPUT – Obalanserad effekt från Hand Clap
(72)
eller Maracas.
Mjukvaruuppdateringar
RD-8-uppdateraren kan laddas ner genom att gå till www.musictribe.com. Följ stegen som dokumenteras i release-anvisningarna som medföljer uppdateringen.
(65)
(66)
(67)
(68) (69) (70) (71) (72) (73) (74) (75) (76) (77) (78) (79) (80) (81) (82) (83)
RS/CL INDIVIDUAL OUTPUT – Obalanserad effekt från Rim Shot
(73)
eller Claves.
HT/HC INDIVIDUAL OUTPUT – Obalanserad produktion från High Tom
(74)
eller High Conga.
MT/MC INDIVIDUAL OUTPUT – Obalanserad produktion från Mid Tom
(75)
eller Mid Conga.
LT/LC INDIVIDUAL OUTPUT – Obalanserad produktion från Low Tom eller
(76)
Low Conga.
SD INDIVIDUAL OUTPUT – Obalanserad produktion av virveltrumman.
(77)
BD INDIVIDUAL OUTPUT – Obalanserad utgång från bastrumman.
(78)
TRIGGER OUT 1 – +5 V 1ms puls för att utlösa externa enheter.
(79)
TRIGGER OUT 2 – +5 V 1ms puls för att utlösa externa enheter.
(80)
TRIGGER OUT 3 – +5 V 1ms puls för att utlösa externa enheter.
(81)
CLOCK IN – SYNC till extern enhet som överför klockinformation.
(82)
CLOCK OUT – SYNC externa enheter till Rhythm Designer.
(83)
BOOT – Gå in i startläge för programuppdateringar.
(84)
RHYTHM DESIGNER RD-8 Sterowanica
(PL) Krok 2: Sterowanica
Sekcja głośności
(1)
(2)
(1) MASTER – Kontroluje główny poziom wyjściowy.
(2) PHONES – Regulacja poziomu słuchawek. Uwaga, sygnał ze
słuchawek jest pobierany przed projektantem fali i szyną filtrów do
celów monitorowania.
SEKCJA FX
Filtr analogowy
(3)
(4)
(5) (6)
(3) CUTOFF – Regulacja częstotliwości odcięcia filtra.
(4) HPF – Przełączanie filtra między filtrem górnoprzepustowym (HPF) i
filtrem dolnoprzepustowym (LPF).
(5) ON – Włącza filtr do obwodu, gdy świeci.
(6) RESONANCE- Reguluje rezonans filtra. To podkreśla częstotliwości wokół
punktu odcięcia.
Wave Designer
(7) (8)
(9)
(10)
(7) ATTACK- Kontroluje część ataku obwodu projektanta fal. Obróć w kierunku
przeciwnym do ruchu wskazówek zegara (CCW), aby zmniejszyć część
ataku sygnału i zgodnie z ruchem wskazówek zegara (CW), aby wzmocnić
część ataku wybranego sygnału.
(8) SIG – Pokazuje, że sygnał jest obecny w obwodzie projektanta fali.
(9) SEND – Aktywuje menu przypisania projektanta fal. Przycisk jest
podświetlony, gdy jeden lub więcej głosów jest przypisanych do tej szyny.
SUSTAIN – Kontroluje podtrzymanie części obwodu projektanta fali.
(10)
Przekręć w lewo, aby zredukować przedłużenie sygnału i obróć w prawo,
aby wydłużyć przedłużenie.
Quick Start Guide
Edytuj sekcję
(11)
(12)
(13)
(14)
SAVE – Zapisz piosenkę lub wzór w lokalizacji pamięci.
(11)
COPY – Skopiuj utwór lub wzór do innej lokalizacji w pamięci.
(12)
ERASE – Usuń wybrany utwór lub wzór.
(13)
DUMP – Wykonuje zrzut MIDI SysEx wzorca / utworu.
(14)
Sekcja trybu
(15)
(16)
(17)
SONG – Wejdź w tryb piosenki. Cue 1 z 16 utworów.
(15)
PATTERN – Wejdź w tryb wzoru. Użyj 16 dostępnych schematów,
(16)
aby zbudować swój utwór.
STEP – Pokazuje każdy dostępny krok dla wybranego brzmienia
(17)
(do 64 kroków na patern).
Sekcja Synchronizacji
(18) (19) (20) (21) (22)
CYCLE – Przełącza między różnymi opcjami SYNC. Zegar wewnętrzny, MIDI,
(18)
USB lub zewnętrzny.
INTERNAL – Urządzenie jest masterem synchronizacji.
(19)
MIDI – Synchronizacja jest pobierana z portu MIDI.
(20)
USB – Synchronizacja jest pobierana z portu USB.
(21)
TRIG – Synchronizacja jest pobierana z wejścia zegara zewnętrznego.
(22)
45
