24

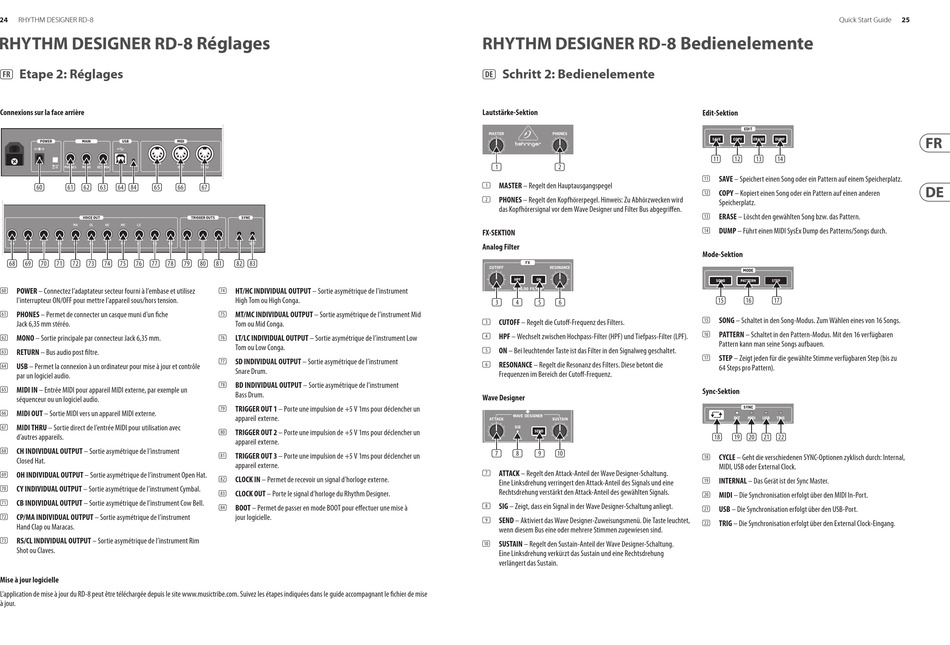

RHYTHM DESIGNER RD-8
RHYTHM DESIGNER RD-8 Réglages
(FR) Etape 2: Réglages
Connexions sur la face arrière
(60)
(61) (62) (63) (64)
(84)
(68) (69) (70) (71) (72) (73) (74) (75) (76) (77) (78) (79) (80) (81) (82) (83)
66)
(67)
POWER – Connectez l'adaptateur secteur fourni à l'embase et utilisez
(60)
l'interrupteur ON/OFF pour mettre l'appareil sous/hors tension.
PHONES – Permet de connecter un casque muni d'un fiche
(61)
Jack 6,35 mm stéréo.
MONO – Sortie principale par connecteur Jack 6,35 mm.
(62)
RETURN – Bus audio post filtre.
(63)
USB – Permet la connexion à un ordinateur pour mise à jour et contrôle
(64)
par un logiciel audio.
MIDI IN – Entrée MIDI pour appareil MIDI externe, par exemple un
(65)
séquenceur ou un logiciel audio.
MIDI OUT – Sortie MIDI vers un appareil MIDI externe.
(66)
MIDI THRU – Sortie direct de l'entrée MIDI pour utilisation avec
(67)
d'autres appareils.
CH INDIVIDUAL OUTPUT – Sortie asymétrique de l'instrument
(68)
Closed Hat.
OH INDIVIDUAL OUTPUT – Sortie asymétrique de l'instrument Open Hat.
(69)
CY INDIVIDUAL OUTPUT – Sortie asymétrique de l'instrument Cymbal.
(70)
CB INDIVIDUAL OUTPUT – Sortie asymétrique de l'instrument Cow Bell.
(71)
CP/MA INDIVIDUAL OUTPUT – Sortie asymétrique de l'instrument
(72)
Hand Clap ou Maracas.
RS/CL INDIVIDUAL OUTPUT – Sortie asymétrique de l'instrument Rim
(73)
Shot ou Claves.
Mise à jour logicielle
L'application de mise à jour du RD-8 peut être téléchargée depuis le site www.musictribe.com. Suivez les étapes indiquées dans le guide accompagnant le fichier de mise
à jour.
(65)
(66)
(67)
(68) (69) (70) (71) (72) (73) (74) (75) (76) (77) (78) (79) (80) (81) (82) (83)
HT/HC INDIVIDUAL OUTPUT – Sortie asymétrique de l'instrument
(74)
High Tom ou High Conga.
MT/MC INDIVIDUAL OUTPUT – Sortie asymétrique de l'instrument Mid
(75)
Tom ou Mid Conga.
LT/LC INDIVIDUAL OUTPUT – Sortie asymétrique de l'instrument Low
(76)
Tom ou Low Conga.
SD INDIVIDUAL OUTPUT – Sortie asymétrique de l'instrument
(77)
Snare Drum.
BD INDIVIDUAL OUTPUT – Sortie asymétrique de l'instrument
(78)
Bass Drum.
TRIGGER OUT 1 – Porte une impulsion de +5 V 1ms pour déclencher un
(79)
appareil externe.
TRIGGER OUT 2 – Porte une impulsion de +5 V 1ms pour déclencher un
(80)
appareil externe.
TRIGGER OUT 3 – Porte une impulsion de +5 V 1ms pour déclencher un
(81)
appareil externe.
CLOCK IN – Permet de recevoir un signal d'horloge externe.
(82)
CLOCK OUT – Porte le signal d'horloge du Rhythm Designer.
(83)
BOOT – Permet de passer en mode BOOT pour effectuer une mise à
(84)
jour logicielle.
RHYTHM DESIGNER RD-8 Bedienelemente
(DE) Schritt 2: Bedienelemente
Lautstärke-Sektion
(1)
(2)
(1) MASTER – Regelt den Hauptausgangspegel
(2) PHONES – Regelt den Kopfhörerpegel. Hinweis: Zu Abhörzwecken wird
das Kopfhörersignal vor dem Wave Designer und Filter Bus abgegriffen.
FX-SEKTION
Analog Filter
(3)
(4)
(5) (6)
(3) CUTOFF – Regelt die Cutoff-Frequenz des Filters.
(4) HPF – Wechselt zwischen Hochpass-Filter (HPF) und Tiefpass-Filter (LPF).
(5) ON – Bei leuchtender Taste ist das Filter in den Signalweg geschaltet.
(6) RESONANCE – Regelt die Resonanz des Filters. Diese betont die
Frequenzen im Bereich der Cutoff-Frequenz.
Wave Designer
(7) (8)
(9)
(10)
(7) ATTACK – Regelt den Attack-Anteil der Wave Designer-Schaltung.
Eine Linksdrehung verringert den Attack-Anteil des Signals und eine
Rechtsdrehung verstärkt den Attack-Anteil des gewählten Signals.
(8) SIG – Zeigt, dass ein Signal in der Wave Designer-Schaltung anliegt.
(9) SEND – Aktiviert das Wave Designer-Zuweisungsmenü. Die Taste leuchtet,
wenn diesem Bus eine oder mehrere Stimmen zugewiesen sind.
SUSTAIN – Regelt den Sustain-Anteil der Wave Designer-Schaltung.
(10)
Eine Linksdrehung verkürzt das Sustain und eine Rechtsdrehung
verlängert das Sustain.
Quick Start Guide
Edit-Sektion
(11)
(12)
(13)
(14)
SAVE – Speichert einen Song oder ein Pattern auf einem Speicherplatz.
(11)
COPY – Kopiert einen Song oder ein Pattern auf einen anderen
(12)
Speicherplatz.
ERASE – Löscht den gewählten Song bzw. das Pattern.
(13)
DUMP – Führt einen MIDI SysEx Dump des Patterns/Songs durch.
(14)
Mode-Sektion
(15)
(16)
(17)
SONG – Schaltet in den Song-Modus. Zum Wählen eines von 16 Songs.
(15)
PATTERN – Schaltet in den Pattern-Modus. Mit den 16 verfügbaren
(16)
Pattern kann man seine Songs aufbauen.
STEP – Zeigt jeden für die gewählte Stimme verfügbaren Step (bis zu
(17)
64 Steps pro Pattern).
Sync-Sektion
(18) (19) (20) (21) (22)
CYCLE – Geht die verschiedenen SYNC-Optionen zyklisch durch: Internal,
(18)
MIDI, USB oder External Clock.
INTERNAL – Das Gerät ist der Sync Master.
(19)
MIDI – Die Synchronisation erfolgt über den MIDI In-Port.
(20)
USB – Die Synchronisation erfolgt über den USB-Port.
(21)
TRIG – Die Synchronisation erfolgt über den External Clock-Eingang.
(22)
25
