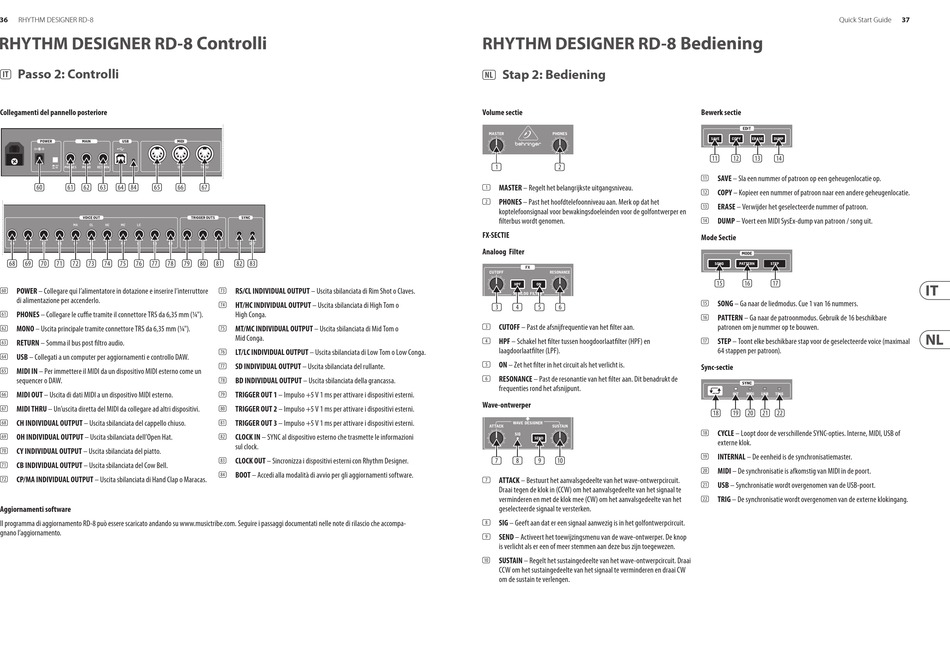

RHYTHM DESIGNER RD-8
RHYTHM DESIGNER RD-8 Controlli
(IT) Passo 2: Controlli
Collegamenti del pannello posteriore
(60)
(61) (62) (63) (64)
(84)
(68) (69) (70) (71) (72) (73) (74) (75) (76) (77) (78) (79) (80) (81) (82) (83)
66)
(67)
POWER – Collegare qui l'alimentatore in dotazione e inserire l'interruttore
(60)
di alimentazione per accenderlo.
PHONES – Collegare le cuffie tramite il connettore TRS da 6,35 mm (¼").
(61)
MONO – Uscita principale tramite connettore TRS da 6,35 mm (¼").
(62)
RETURN – Somma il bus post filtro audio.
(63)
USB – Collegati a un computer per aggiornamenti e controllo DAW.
(64)
MIDI IN – Per immettere il MIDI da un dispositivo MIDI esterno come un
(65)
sequencer o DAW.
MIDI OUT – Uscita di dati MIDI a un dispositivo MIDI esterno.
(66)
MIDI THRU – Un'uscita diretta del MIDI da collegare ad altri dispositivi.
(67)
CH INDIVIDUAL OUTPUT – Uscita sbilanciata del cappello chiuso.
(68)
OH INDIVIDUAL OUTPUT – Uscita sbilanciata dell'Open Hat.
(69)
CY INDIVIDUAL OUTPUT – Uscita sbilanciata del piatto.
(70)
CB INDIVIDUAL OUTPUT – Uscita sbilanciata del Cow Bell.
(71)
CP/MA INDIVIDUAL OUTPUT – Uscita sbilanciata di Hand Clap o Maracas.
(72)
Aggiornamenti software
Il programma di aggiornamento RD-8 può essere scaricato andando su www.musictribe.com. Seguire i passaggi documentati nelle note di rilascio che accompa-
gnano l'aggiornamento.
(65)
(66)
(67)
(68) (69) (70) (71) (72) (73) (74) (75) (76) (77) (78) (79) (80) (81) (82) (83)
RS/CL INDIVIDUAL OUTPUT – Uscita sbilanciata di Rim Shot o Claves.
(73)
HT/HC INDIVIDUAL OUTPUT – Uscita sbilanciata di High Tom o
(74)
High Conga.
MT/MC INDIVIDUAL OUTPUT – Uscita sbilanciata di Mid Tom o
(75)
Mid Conga.
LT/LC INDIVIDUAL OUTPUT – Uscita sbilanciata di Low Tom o Low Conga.
(76)
SD INDIVIDUAL OUTPUT – Uscita sbilanciata del rullante.
(77)
BD INDIVIDUAL OUTPUT – Uscita sbilanciata della grancassa.
(78)
TRIGGER OUT 1 – Impulso +5 V 1 ms per attivare i dispositivi esterni.
(79)
TRIGGER OUT 2 – Impulso +5 V 1 ms per attivare i dispositivi esterni.
(80)
TRIGGER OUT 3 – Impulso +5 V 1 ms per attivare i dispositivi esterni.
(81)
CLOCK IN – SYNC al dispositivo esterno che trasmette le informazioni
(82)
sul clock.
CLOCK OUT – Sincronizza i dispositivi esterni con Rhythm Designer.
(83)
BOOT – Accedi alla modalità di avvio per gli aggiornamenti software.
(84)
RHYTHM DESIGNER RD-8 Bediening
(NL) Stap 2: Bediening
Volume sectie
(1)
(2)
(1) MASTER – Regelt het belangrijkste uitgangsniveau.
(2) PHONES – Past het hoofdtelefoonniveau aan. Merk op dat het
koptelefoonsignaal voor bewakingsdoeleinden voor de golfontwerper en
filterbus wordt genomen.
FX-SECTIE
Analoog Filter
(3)
(4)
(5) (6)
(3) CUTOFF – Past de afsnijfrequentie van het filter aan.
(4) HPF – Schakel het filter tussen hoogdoorlaatfilter (HPF) en
laagdoorlaatfilter (LPF).
(5) ON – Zet het filter in het circuit als het verlicht is.
(6) RESONANCE – Past de resonantie van het filter aan. Dit benadrukt de
frequenties rond het afsnijpunt.
Wave-ontwerper
(7) (8)
(9)
(10)
(7) ATTACK – Bestuurt het aanvalsgedeelte van het wave-ontwerpcircuit.
Draai tegen de klok in (CCW) om het aanvalsgedeelte van het signaal te
verminderen en met de klok mee (CW) om het aanvalsgedeelte van het
geselecteerde signaal te versterken.
(8) SIG – Geeft aan dat er een signaal aanwezig is in het golfontwerpcircuit.
(9) SEND – Activeert het toewijzingsmenu van de wave-ontwerper. De knop
is verlicht als er een of meer stemmen aan deze bus zijn toegewezen.
SUSTAIN – Regelt het sustaingedeelte van het wave-ontwerpcircuit. Draai
(10)
CCW om het sustaingedeelte van het signaal te verminderen en draai CW
om de sustain te verlengen.
Quick Start Guide
Bewerk sectie
(11)
(12)
(13)
(14)
SAVE – Sla een nummer of patroon op een geheugenlocatie op.
(11)
COPY – Kopieer een nummer of patroon naar een andere geheugenlocatie.
(12)
ERASE – Verwijder het geselecteerde nummer of patroon.
(13)
DUMP – Voert een MIDI SysEx-dump van patroon / song uit.
(14)
Mode Sectie
(15)
(16)
(17)
SONG – Ga naar de liedmodus. Cue 1 van 16 nummers.
(15)
PATTERN – Ga naar de patroonmodus. Gebruik de 16 beschikbare
(16)
patronen om je nummer op te bouwen.
STEP – Toont elke beschikbare stap voor de geselecteerde voice (maximaal
(17)
64 stappen per patroon).
Sync-sectie
(18) (19) (20) (21) (22)
CYCLE – Loopt door de verschillende SYNC-opties. Interne, MIDI, USB of
(18)
externe klok.
INTERNAL – De eenheid is de synchronisatiemaster.
(19)
MIDI – De synchronisatie is afkomstig van MIDI in de poort.
(20)
USB – Synchronisatie wordt overgenomen van de USB-poort.
(21)
TRIG – De synchronisatie wordt overgenomen van de externe klokingang.
(22)
