MICRO-EPSILON CTL Betriebsanleitung Seite 57

Aus- und Eingänge
Anschluss
Profibus-Kabel
Spannungs-
versorgung

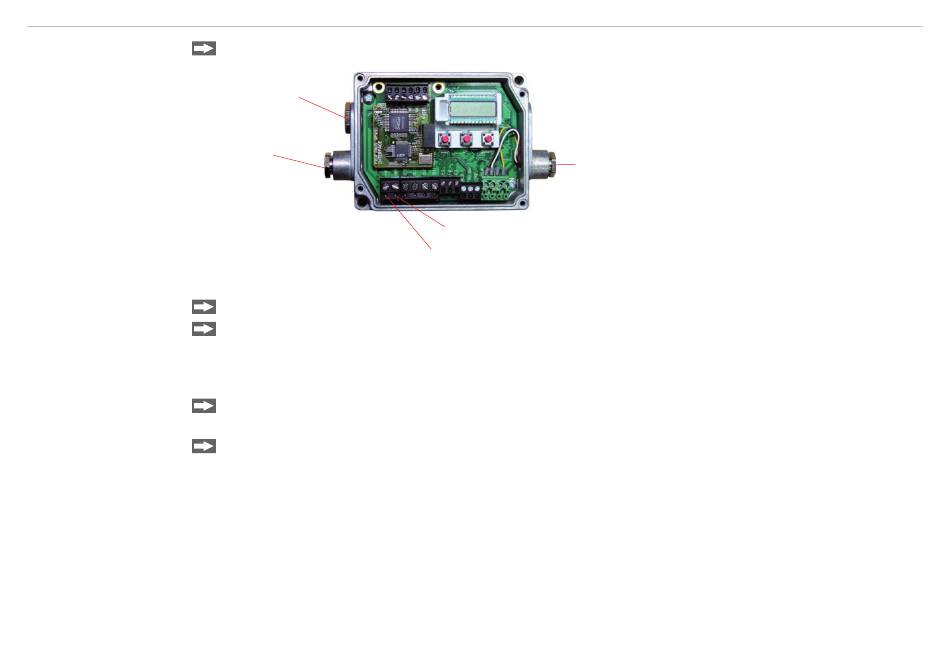

Abb. 19 Inbetriebnahme Profibus
Der Controller mit Profibus-DPv1 ist jetzt bereit zum Datenaustausch mit dem Profibus-Master, siehe Com-
pactConnect Software CD, Profibus-Betriebsanleitung Seite 7.
Die Messwerte werden im Hex-Format angezeigt und müssen noch in Dezimalwerte umgerechnet werden,
siehe CompactConnect Software-CD, Profibus-Betriebsanleitung Seite 7.
Die Einstellungen des Profibus-DPv1-Interface und der Kommunikation mit dem Profibus-Master sind in der
Profibus-Betriebsanleitung auf der CompactConnect Software-CD beschrieben.
thermoMETER CTL
Öffnen Sie den Controller und schließen Sie die Versorgungsspannung
+8 bis +36 VDC
Schalten Sie die Spannungsversorgung ein.
Betätigen Sie die Mode Taste 18 mal, bis der Eintrag „SL001" erscheint und stellen Sie mit den Tasten
UP und DOWN die gewünschte Slave-Nummer ein (001 – 125, die gleiche Adresse wie im Konfigurati-
onstool, enthalten auf der mitgelieferten CompactConnect Software-CD, Profibus-Betriebsanleitung
Seite 4, 6).
Schalten Sie den Controller für mindestens 3 Sekunden aus, indem Sie die Versorgungsspannung un-
terbrechen.
Schließen Sie die Profibus Anschlussleitung am Profibus an, achten Sie bitte auf die richtige Stellung
des Abschlusswiderstandes beim Profibus.
Sensorkabel
GND
an, siehe Abb. 19.
