Elektrische Installation
7.
7.1
7.1.1
Die Standardvariante wird inklusive Sensorkabel (Verbindung Sensor -
Controller) geliefert.
Im unteren Bereich befinden sich die Schraubklemmen für den An-
schluss der Kabel.
7.1.2
Bei dieser Ausführung befindet sich in der Sensorrückwand bereits ein
Gerätestecker.
i
Beachten Sie bitte die Pinbelegung des
i
thermoMETER CTL
Elektrische Installation

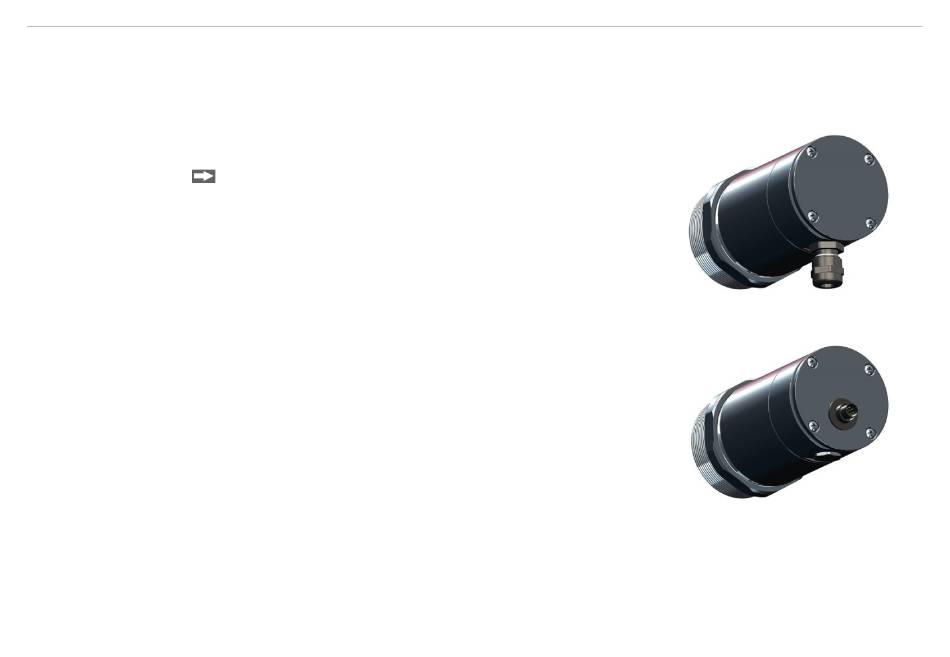

Kabelanschluss
Standardvariante
Zum Anschluss des CTL öffnen Sie bitte zunächst den Deckel des
Controllers (4 Schrauben).
Steckervariante
Verwenden Sie bitte die als Zubehör erhältlichen, vorkonfektio-
nierten und mit einem passenden Kupplungsstecker versehenen
Sensorkabel, siehe A 1.
Bei Verwendung des Cooling Jackets wird die Steckervariante
benötigt.
Steckers, siehe Abb.
5.
Seite 39
