MICRO-EPSILON CTL Betriebsanleitung Seite 28

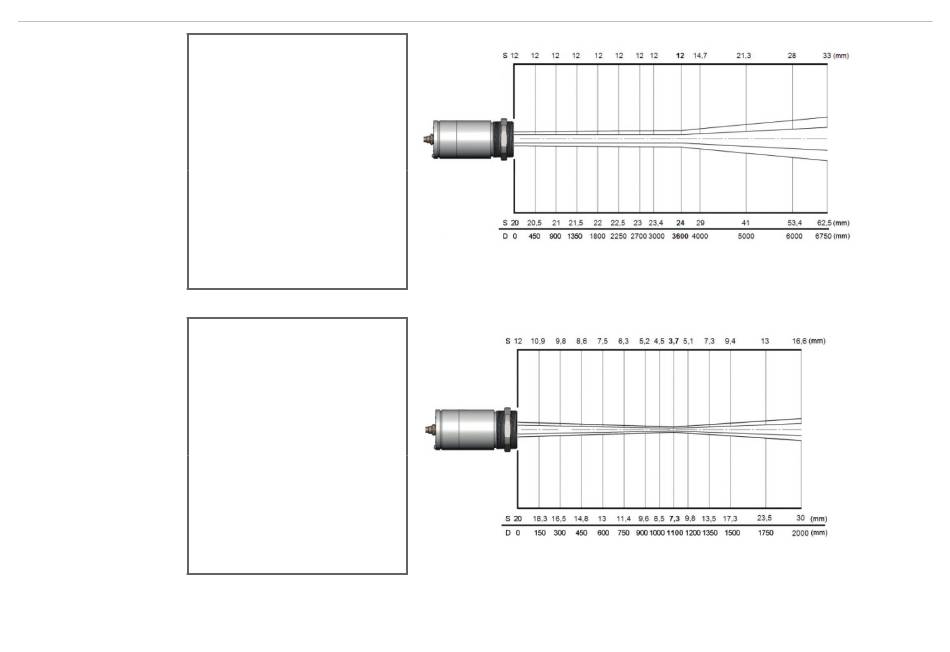

Optische Diagramme
M-1H/ M-1H1/ M-2H/ M-2H1/
M-3H1/ M-3H2/ M-3H3
Optik: FF
D:S (Fokusentfernung)
= 300:1
12 mm @ 3600 mm
D:S (Fernfeld) = 115:1
M-1L/ M-2L/ M-5-1L/ M-5-2L
Optik: FF
D:S (Fokusentfernung)
= 150:1
24 mm @ 3600 mm
D:S (Fernfeld) = 150:1
M-1H/ M-1H1/ M-2H/ M-2H1/
M-3H1/ M-3H2/ M-3H3
Optik: SF
D:S (Fokusentfernung)
= 300:1
3,7 mm @ 1100 mm
D:S (Fernfeld) = 48:1
M-1L/ M-2L / M-51L /2L
Optik: SF
D:S (Fokusentfernung)
= 150:1
7,3 mm @ 1100 mm
D:S (Fernfeld) = 42:1
thermoMETER CTL Seite 28
