Aus- und Eingänge
8.2.4
8.2.4.1 Installation
i
i
Der CTL benötigt eine externe Versorgungsspannung.
Anschluss

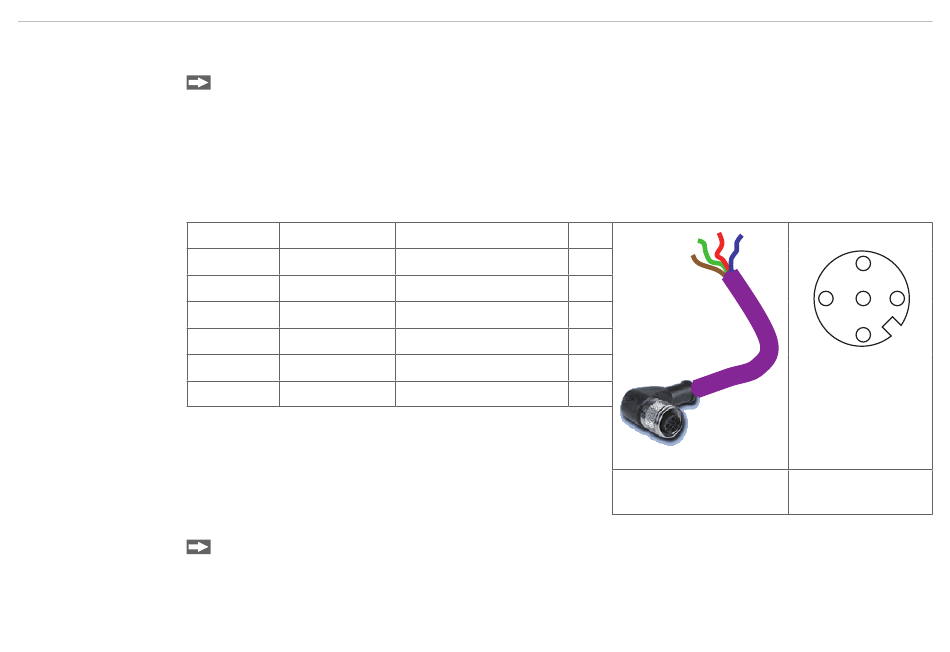

Abb. 18 Anschlussbelegung Profibus-Schnittstelle
8.2.4.2 Inbetriebnahme Profibus
Es muss mindestens ein Modul ausgewählt sein. Weitere Informationen erhalten Sie in der Dokumentation
der Profibus-Schnittstelle, enthalten auf der mitgelieferten CompactConnect Software-CD, Profibus-Betriebs-
anleitung Seite 18.
thermoMETER CTL
Profibus-Schnittstelle
Montieren Sie das
Profibus-Adapter, siehe 8.2.
Bitte beachten Sie die richtige
Wir empfehlen für industrielle Installationen, den Schirm des Profibus-Kabels mit dem Controller-Gehäu-
se zu verbinden (innerhalb der Kabelverschraubung).
Farbe
A
Grün
B
Rot
GND
Blau
VCC
Braun
Schirm
n.c.
Gehäuse
Silber (Schirm)
Lesen Sie im Konfigurationstool der SPS des Kunden die GSD-Datei „IT010A90.gsd", enthalten auf der
mitgelieferten CompactConnect Software-CD, ein und konfigurieren Sie das Gerät.
Anschlussbelegung, siehe Abb. 18.
Funktion
Pin
A
B
Masse
+5 V (nicht verwendet)
2
4
3
1
5
M12 Rundstecker
4
5
3
1
2
Ansicht Lötseite
5-pol. Rundstecker
Seite 56
