Elektrische Installation
Anschlusskennzeichnung (Modelle CTL/ CTLF/ CTLC/ CTLG)
+8 ... 36 VDC Spannungsversorgung
GND Masse (0 V) der Spannungsversorgung
GND Masse (0 V) der internen Ein- und Ausgänge
OUT-AMB Analogausgang Sensortemperatur (mV)
OUT-TC Analogausgang Thermoelement (J oder K)
OUT-mV/mA Analogausgang Objekttemperatur (mV oder mA)
F1-F3 Funktionseingänge
AL2 Alarm 2 (open-collector Ausgang)
3V SW ROSA/ Spannungsversorgung Laser (+)
GND GRAU/ Spannungsversorgung Laser (-)
BRAUN Temperaturfühler Sensor (NTC)
WEISS Masse Sensor
GRÜN Spannungsversorgung Sensor
GELB Detektorsignal
thermoMETER CTL

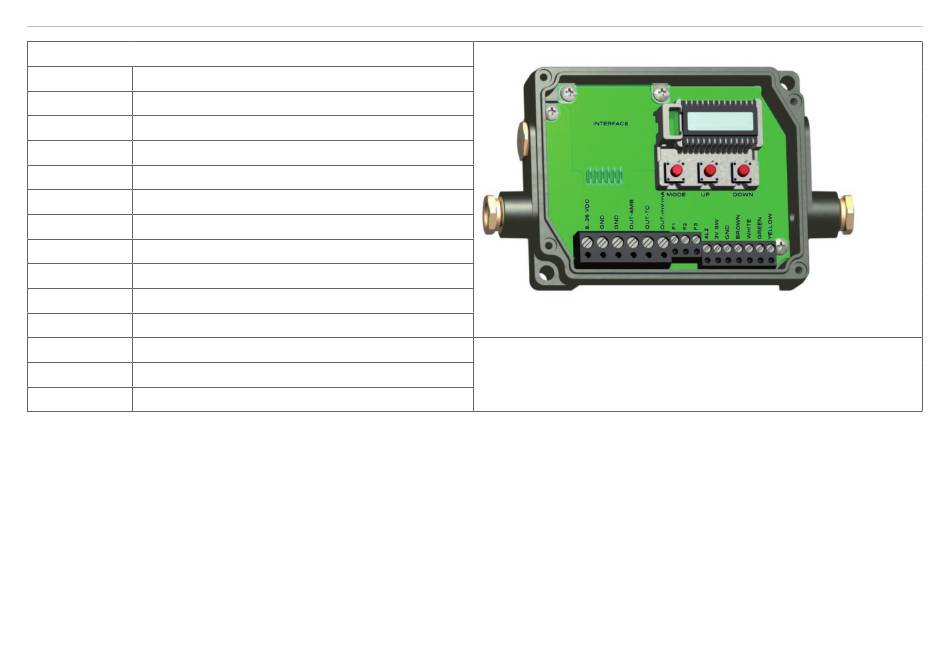

Abb. 6 Geöffneter Controller CTL/ CTLF/ CTLC/ CTLG mit An-
schlussklemmen
