Mechanische Installation

6.
6.1
i
Der CTL ist mit einem metrischen M48x1,5-Gewinde ausgestattet und kann entweder direkt über dieses Ge-
winde oder mit Hilfe der Sechskantmutter (Standard) und des festen Montagewinkels (Standard) an vorhan-
dene Montagevorrichtungen installiert werden.
Vermeiden Sie bitte grobe mechanische Gewalt am Sensor.
> Zerstörung des Systems

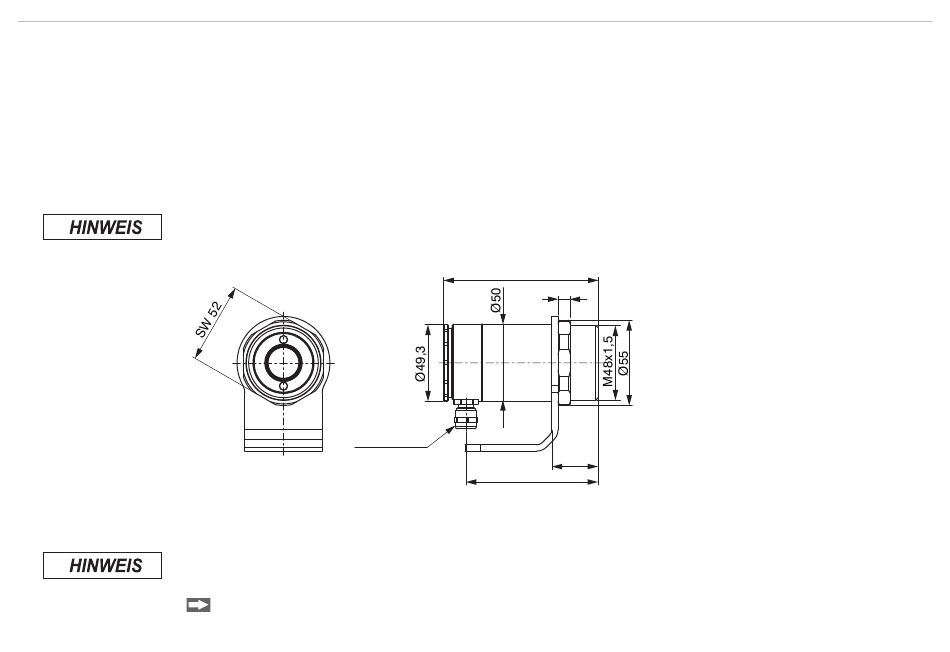

Abb. 2 Abmessungen CTL-Sensor
Abmessungen in mm, nicht maßstabsgetreu
Der optische Strahlengang muss frei von jeglichen Hindernissen sein.
> Messwertabweichung, ungenaues Messergebnis
thermoMETER CTL
Mechanische Installation

Sensor

Der optische Strahlengang muss frei von jeglichen Hindernissen sein. Für eine exakte Ausrichtung des
Sensors auf das Objekt aktivieren Sie den integrierten
M 12 x 1,5
Kabelver-
schraubung
Für eine exakte Ausrichtung des Sensors auf das Objekt aktivieren Sie bitte den integrierten Doppel-
Laser, siehe 9.4.
Doppel-Laser, siehe 9.4.
100
8
30
85,5
