Aus- und Eingänge
8.2.3

8.2.3.1 Installation

Der RS485-Adapter arbeitet auf der RS485-Seite im 2-Draht Halb-Duplex-Modus.
i
Es können bis zu 32 CTL-Sensoren an einen RS485-USB-Adapter angeschlossen werden.

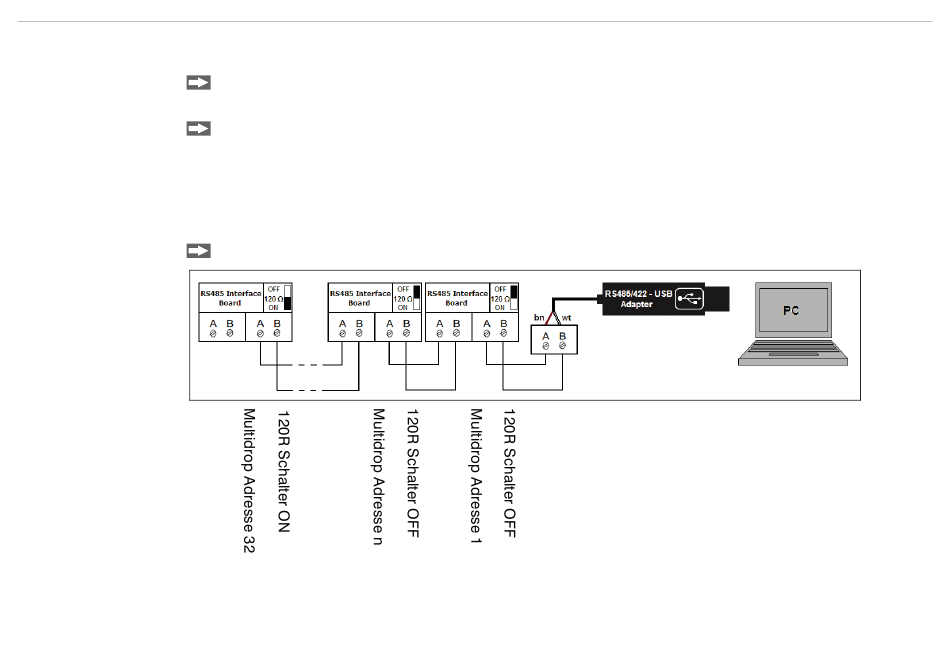

Abb. 17 Anschlussbelegung RS485
thermoMETER CTL

RS485-Schnittstelle

Montieren Sie den RS485-Adapter, siehe 8.2.
Verbinden Sie Anschluss A vom RS485-Adapter mit Anschluss A des nächsten CTL
usw., siehe Abb. 17. Mit Anschluss B verfahren Sie ebenso.
Die Anschlüsse A und B dürfen nicht vertauscht werden.
Setzen Sie bitte nur an einem der angeschlossenen CTL den 120R-Schalter auf ON.
CTL n CTL 2 CTL 1
Seite 54
