Hafele Finetta F-Line32 23B 403.25.080 Montageanleitung Seite 5
Vorschau ausblenden
Andere Handbücher für Finetta F-Line32 23B 403.25.080:
- Montageanleitung (28 Seiten)
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
44
10
22
12,5
24
ø2,5x10
76
=
A-78
=
=
=
=
76
19,5
29
15
ø8
ø14
30
19,5
9

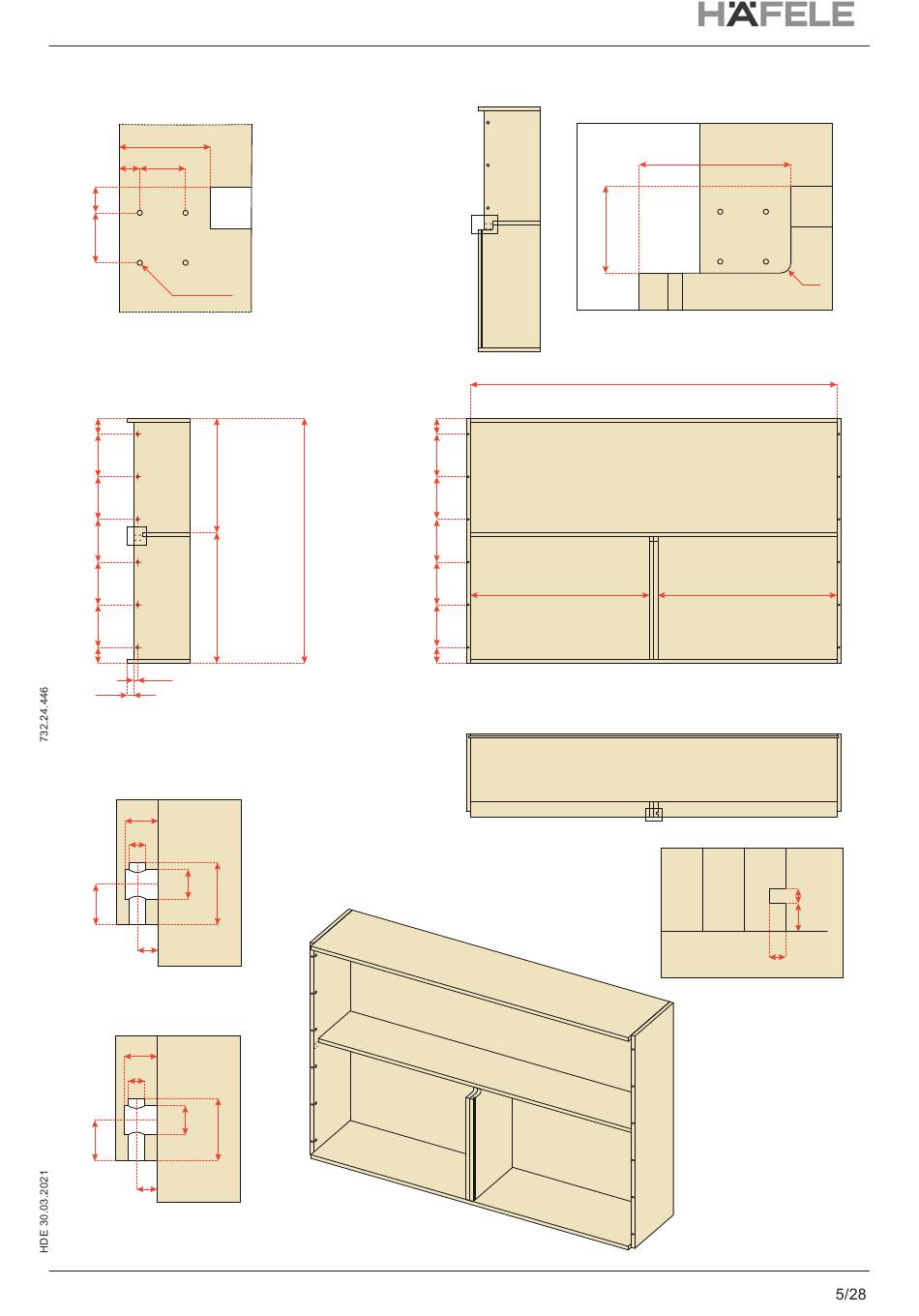

Vorbereitung für die Befestigung der
Schiene an der Seitenwand - 18 mm
16
ø8
ø14
30
19,5
10
Vorbereitung für die Befestigung der
Schiene an der Seitenwand - 19/20 mm
882 - 1178
A
480 - 628
42
76
=
=
=
=
=
=
76
73
R5
1763/1163
=
13,6
8
7
