Hafele Finetta F-Line32 23B 403.25.080 Montageanleitung Seite 18
Vorschau ausblenden
Andere Handbücher für Finetta F-Line32 23B 403.25.080:
- Montageanleitung (28 Seiten)
Werbung
Verfügbare Sprachen
Verfügbare Sprachen

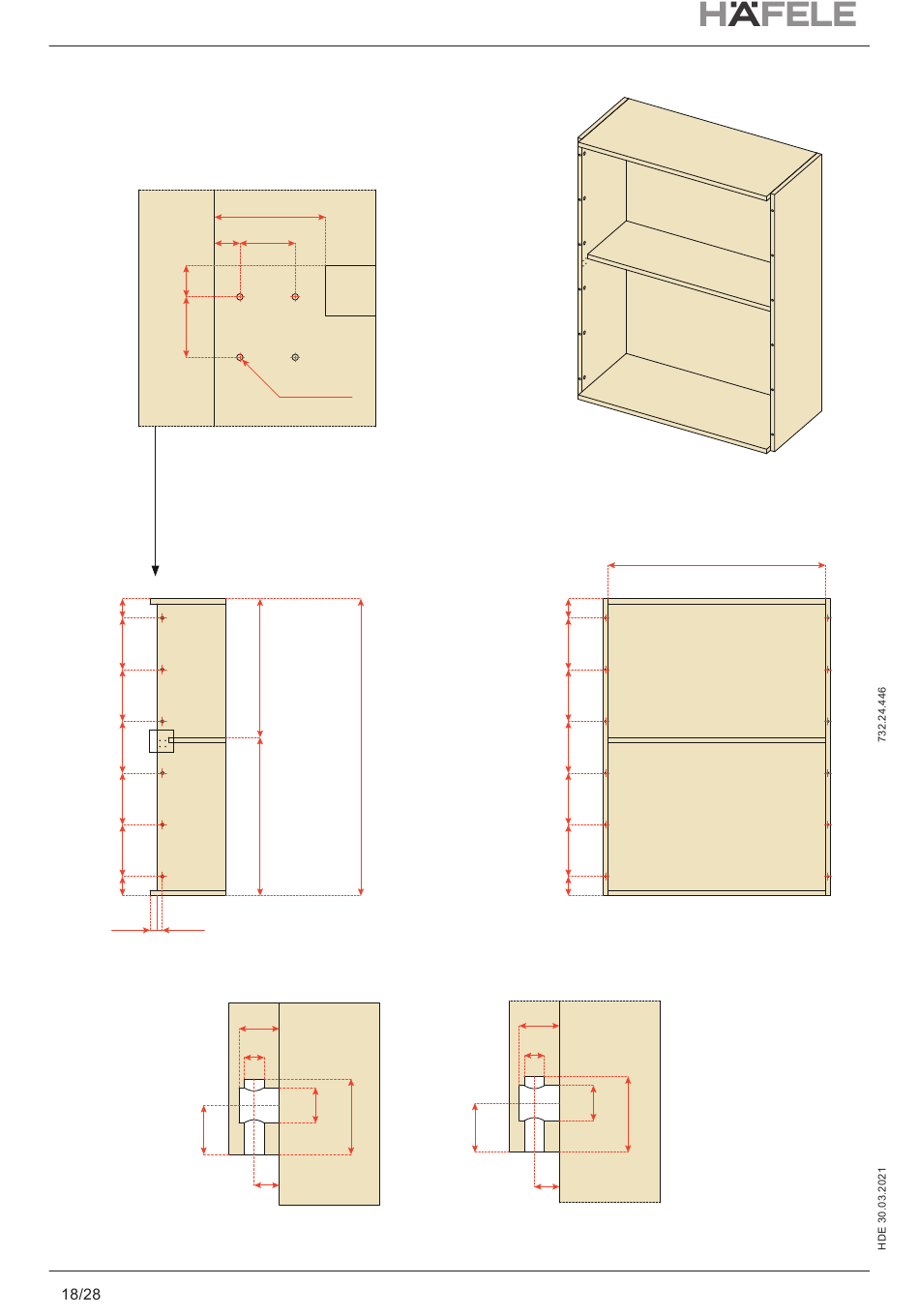

Side panel drilling required for the system
44
10
22
12,5
24
76
=
A - 78
=
=
=
A
480 - 628
=
76
29
19,5
15
ø8
19,5
9
Side panel drilling to fix the
runners - 18 mm wall thickness
ø2,5x10
882 - 1178
ø14
30
19,5
76
=
=
=
=
=
76
16
ø8
ø14
30
10
Side panel drilling to fix the
runners - 19/20 mm wall thickness
863/1163
