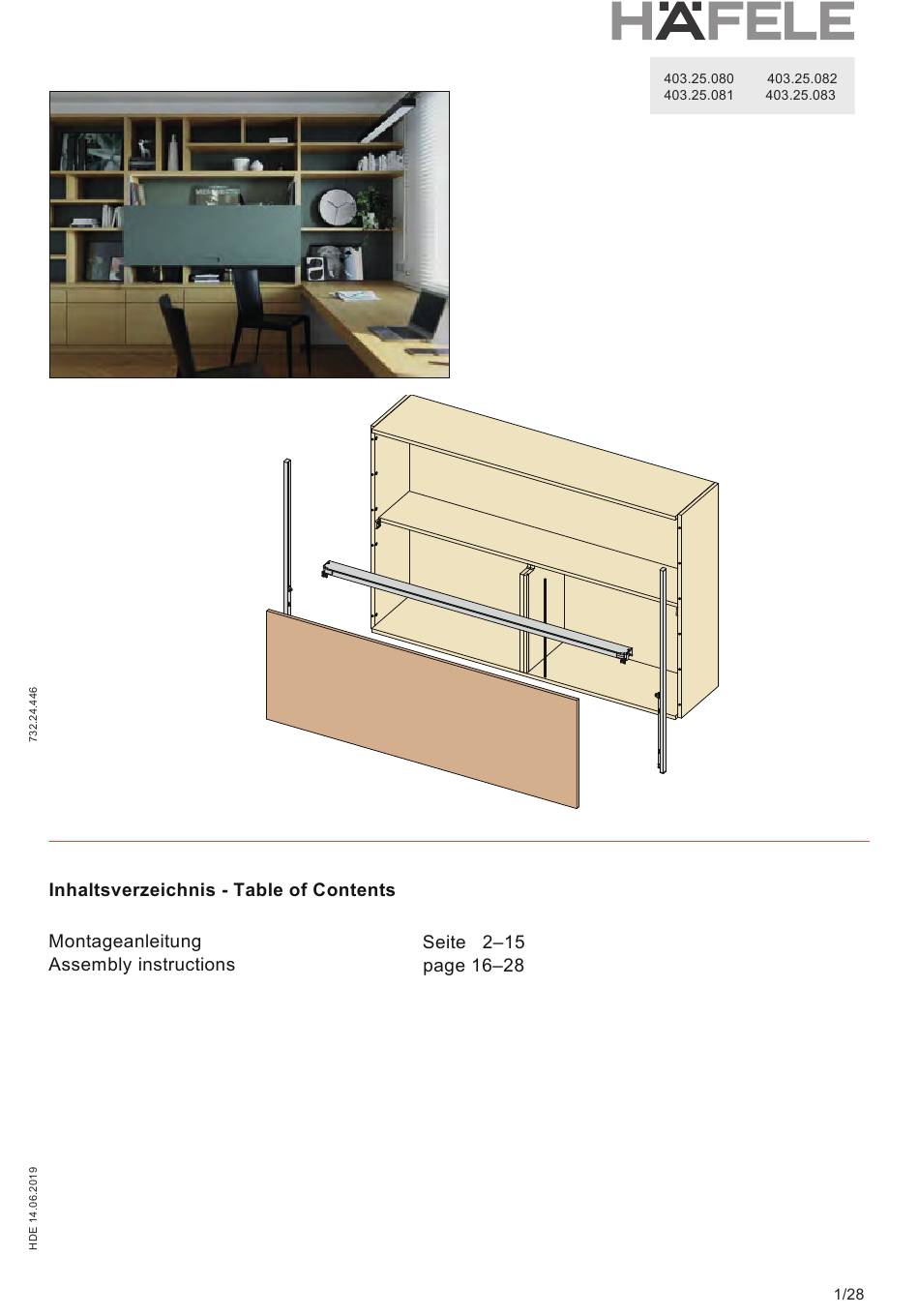

Inhaltszusammenfassung für Hafele 403.25.080
- Seite 2 Systembestandteile Tragendes waagerechtes Profil. Halterungen für die Befestigung des Profils. Verbindungsbolzen und Exzenter Ein Paar Schiebeschienen, auf Maß abzulängen. für die Befestigung der Schiebeschienen. Schiebeschiene für mittlere Seiten. Puffer. Nur für die Versionen mit Tür von 1800 mm und 2400 mm. Haken für die Montage der Tür am Möbel.
- Seite 3 900/1200 480-628 882 - 1178 18 - 20 863/1163 18 - 20 1800/2400 480 - 628 882 - 1178 18 - 20 1763/2363 18 - 20...
- Seite 4 Vorbereitung für die Befestigung des Systems an der Seitenwand 12,5 ø2,5x10 863/1163 A - 78 882 - 1178 480 - 628 19,5 ø8 ø8 ø14 ø14 19,5 19,5 Vorbereitung für die Befestigung der Vorbereitung für die Befestigung der Schiene an der Seitenwand - 18 mm Schiene an der Seitenwand - 19/20 mm...
- Seite 5 12,5 ø2,5x10 1763/1163 A-78 882 - 1178 480 - 628 19,5 ø8 ø14 19,5 13,6 Vorbereitung für die Befestigung der Schiene an der Seitenwand - 18 mm ø8 ø14 19,5 Vorbereitung für die Befestigung der Schiene an der Seitenwand - 19/20 mm...
- Seite 6 Bohrbildabmessungen mit Seiten 18 mm Bohrbildabmessungen mit Seiten 19/20 mm 37.5 37.5 27.5 28.5 25.5 25.5 91.5 91.5 1200 37.5 37.5 27.5 28.5 25.5 25.5 91.5 91.5...
- Seite 7 Bohrbildabmessungen mit Seiten 18 mm Bohrbildabmessungen mit Seiten 19/20 mm 1800 37.5 37.5 27.5 28.5 25.5 25,5 735.5 91.5 815.5 91.5 733.5 817.5 2400 37.5 37.5 27.5 28.5 25.5 25.5 1035.5 1115.5 91.5 91.5 1113.5 1033.5...
- Seite 8 Die Schiebeschienen auf Maß ablängen, an der Seite, wo keine Kappe aufgesetzt wird. H - 6 Die Halterungen für das Profil an den Außenseiten und die gelieferten Exzenter befestigen.
- Seite 9 Die Verbindungsbolzen in die Führungen einführen und sie an den Außenseiten mit den zuvor eingesetzten Exzenter befestigen. Die Schiebeschiene an der mittleren Innenseite in den Versionen von 1800 und 2400 mm anbringen. Das Profil von oben in die schon an den Außenseiten befestigten Halterungen einfügen und mit den gelieferten Schrauben befestigen.
- Seite 10 Die Verbindungselemente an den Schiebeschienen mit den gelieferten Schrauben befestigen. Das Bauteil für die Befestigung der Türen mit den gelieferten Schrauben an den oberen Teil der Gleitschienen befestigen.
- Seite 11 Die 4 Haken an der inneren Seite der Türen mit Selbstwindenden Schrauben befestigen. Die Tür mit den Haken in die Aussparungen in der Gleitschiene einhängen. Die Türen jetzt sorgfältig nach unten gleiten lassen, bis die Befestigung der Türe mit den gelieferten Schraube am Befestigungselement möglich wird.
- Seite 12 Die Kappen oben auf die Schiebeschienen aufstecken. Überprüfen Sie das Möbel mit einer Wasserwaage.
- Seite 13 Verstellung der Tür. Bei offener Türe zieht diese leicht nach unten. Verstellung der Tür. Bei geschlossener Türe bleibt diese leicht offen.
- Seite 14 Parallelität Tür-Korpus. Eine ungleiche Deckung zwischen Tür und Korpus deutet auf eine ungleiche Länge des rechten und linken Drahtseils hin. Mit einem Schraubenzieher (max 6 mm), den Zapfem im inneren der Verbindungselemente verstellen bis eine optimale Ausrichtung der Türe und des Korpus erreicht wird. Die Verstellung ist ±2 mm möglich, da ansonsten der Zapfen aus dem Verbindungselement fällt.
-
Seite 16: Components Of The System
Technical information Vertical downward sliding system. Door dimensions: • width 900, 1200, 1800 and 2400 mm; • height from 480 to 628 mm. Thickness of the cabinet side: • 18 and 19/20 mm. Adjustment: • height adjustment ± 3 mm. Components of the system Horizontal supporting profile. - Seite 17 900/1200 480-628 882 - 1178 18 - 20 863/1163 18 - 20 1800/2400 480 - 628 882 - 1178 18 - 20 1763/2363 18 - 20...
- Seite 18 Side panel drilling required for the system 12,5 ø2,5x10 863/1163 A - 78 882 - 1178 480 - 628 19,5 ø8 ø8 ø14 ø14 19,5 19,5 Side panel drilling to fix the Side panel drilling to fix the runners - 18 mm wall thickness runners - 19/20 mm wall thickness...
- Seite 19 12,5 ø2,5x10 1763/1163 A-78 882 - 1178 480 - 628 19,5 ø8 ø14 19,5 13,6 Side panel drilling to fix the runners - 18 mm wall thickness ø8 ø14 19,5 Side panel drilling to fix the runners - 19/20 mm wall thickness...
- Seite 20 Drilling patterns with sides 18 mm Drilling patterns with sides 19/20 mm 37.5 37.5 27.5 28.5 25.5 25.5 91.5 91.5 1200 37.5 37.5 27.5 28.5 25.5 25.5 91.5 91.5...
- Seite 21 Drilling patterns with sides 18 mm Drilling patterns with sides 19/20 mm 1800 37.5 37.5 27.5 28.5 25.5 25,5 735.5 91.5 815.5 91.5 733.5 817.5 2400 37.5 37.5 27.5 28.5 25.5 25.5 1035.5 1115.5 91.5 91.5 1113.5 1033.5...
- Seite 22 Cut the runners to length, on the side where the cap is not applied. H - 6 Fix the supports for the system to the cabinet sides and fix the provided cam sets.
- Seite 23 Insert the tie rods into the runners and fix them to the cabinet sides through the previously fixed cams. Fix the sliding profile to the centre panel (1800mm and 2400mm versions only). Fix the system to the supports with the screws provided.
- Seite 24 Attach the connection brackets to the sliding profiles using the screws provided. Attach the door connection brackets to the top of the sliding profiles using the screws provided.
- Seite 25 Fix the four hooks to the inside of the door with the woodscrews of the appropriate length. Hang the door onto the inner profile by locating the four hooks into their respective slots. Push the door down gently until the hooks are fully engaged. When the door is in the correct position, it can be fixed to the carrier brackets with the screws provided.
- Seite 26 Insert the caps into the upper parte of the runners. Check the cabinet with a spirit level.
- Seite 27 Adjustment of the door. Door in the open position tends to go down. Adjustment of the door. Door in the closed position tends to rise.
- Seite 28 Vertical alignment of the door with the cabinet. If the edge of the door is not parallel with the side of the cabinet, there is a difference in the length of the right and left support cables. This can be corrected using the adjusters in the door hanging brackets, within a range of +/- 2mm. ±...
