Inhaltszusammenfassung für Hafele Finetta F-Line32 23B 403.25.080

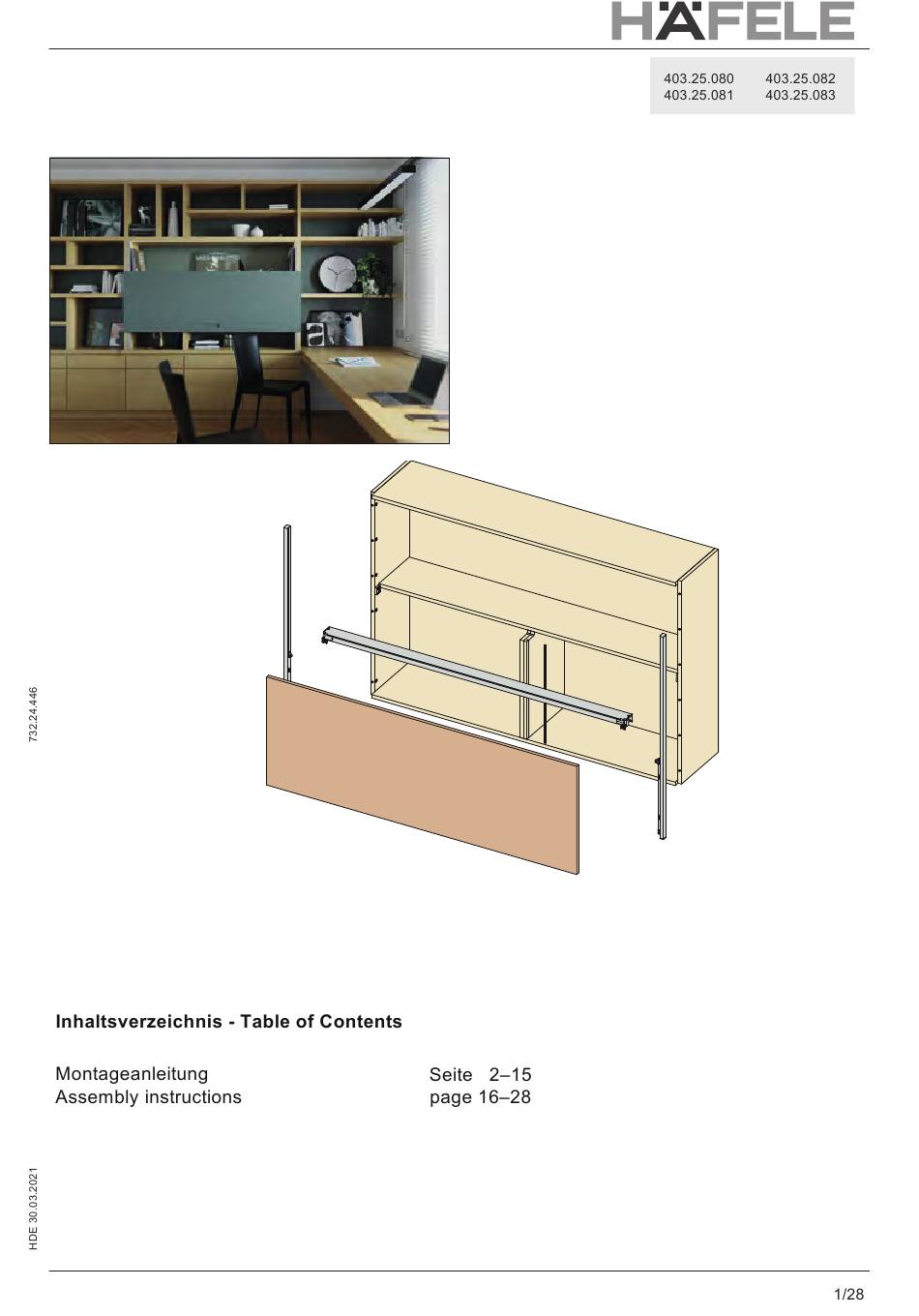

- Seite 1 Finetta F-Line32 23B...
- Seite 2 Systembestandteile Tragendes waagerechtes Profil. Halterungen für die Befestigung des Profils. Verbindungsbolzen und Exzenter Ein Paar Schiebeschienen, auf Maß abzulängen. für die Befestigung der Schiebeschienen. Schiebeschiene für mittlere Seiten. Puffer. Nur für die Versionen mit Tür von 1800 mm und 2400 mm. Haken für die Montage der Tür am Möbel.
- Seite 3 900/1200 480-628 882 - 1178 18 - 20 863/1163 18 - 20 1800/2400 480 - 628 882 - 1178 18 - 20 1763/2363 18 - 20...
- Seite 4 Vorbereitung für die Befestigung des Systems an der Seitenwand 12,5 ø2,5x10 863/1163 A - 78 882 - 1178 480 - 628 19,5 ø8 ø8 ø14 ø14 19,5 19,5 Vorbereitung für die Befestigung der Vorbereitung für die Befestigung der Schiene an der Seitenwand - 18 mm Schiene an der Seitenwand - 19/20 mm...
- Seite 5 12,5 ø2,5x10 1763/1163 A-78 882 - 1178 480 - 628 19,5 ø8 ø14 19,5 13,6 Vorbereitung für die Befestigung der Schiene an der Seitenwand - 18 mm ø8 ø14 19,5 Vorbereitung für die Befestigung der Schiene an der Seitenwand - 19/20 mm...
- Seite 6 Bohrbildabmessungen mit Seiten 18 mm Bohrbildabmessungen mit Seiten 19/20 mm 37.5 37.5 27.5 28.5 25.5 25.5 91.5 91.5 1200 37.5 37.5 27.5 28.5 25.5 25.5 91.5 91.5...
- Seite 7 Bohrbildabmessungen mit Seiten 18 mm Bohrbildabmessungen mit Seiten 19/20 mm 1800 37.5 37.5 27.5 28.5 25.5 25,5 735.5 91.5 815.5 91.5 733.5 817.5 2400 37.5 37.5 27.5 28.5 25.5 25.5 1035.5 1115.5 91.5 91.5 1113.5 1033.5...
- Seite 8 Die Schiebeschienen auf Maß ablängen, an der Seite, wo keine Kappe aufgesetzt wird. H - 6 Die Halterungen für das Profil an den Außenseiten und die gelieferten Exzenter befestigen.
- Seite 9 Die Verbindungsbolzen in die Führungen einführen und sie an den Außenseiten mit den zuvor eingesetzten Exzenter befestigen. Die Schiebeschiene an der mittleren Innenseite in den Versionen von 1800 und 2400 mm anbringen. Das Profil von oben in die schon an den Außenseiten befestigten Halterungen einfügen und mit den gelieferten Schrauben befestigen.
- Seite 10 Die Verbindungselemente an den Schiebeschienen mit den gelieferten Schrauben befestigen. Das Bauteil für die Befestigung der Türen mit den gelieferten Schrauben an den oberen Teil der Gleitschienen befestigen.
- Seite 11 Die 4 Haken an der inneren Seite der Türen mit Selbstwindenden Schrauben befestigen. Die Tür mit den Haken in die Aussparungen in der Gleitschiene einhängen. Die Türen jetzt sorgfältig nach unten gleiten lassen, bis die Befestigung der Türe mit den gelieferten Schraube am Befestigungselement möglich wird.
- Seite 12 Die Kappen oben auf die Schiebeschienen aufstecken. Überprüfen Sie das Möbel mit einer Wasserwaage.
- Seite 13 Verstellung der Tür. Bei offener Türe zieht diese leicht nach unten. Verstellung der Tür. Bei geschlossener Türe bleibt diese leicht offen.
- Seite 14 Parallelität Tür-Korpus. Eine ungleiche Deckung zwischen Tür und Korpus deutet auf eine ungleiche Länge des rechten und linken Drahtseils hin. Mit einem Schraubenzieher (max 6 mm), den Zapfem im inneren der Verbindungselemente verstellen bis eine optimale Ausrichtung der Türe und des Korpus erreicht wird. Die Verstellung ist ±2 mm möglich, da ansonsten der Zapfen aus dem Verbindungselement fällt.
