Hafele Finetta F-Line32 23B 403.25.080 Montageanleitung Seite 14

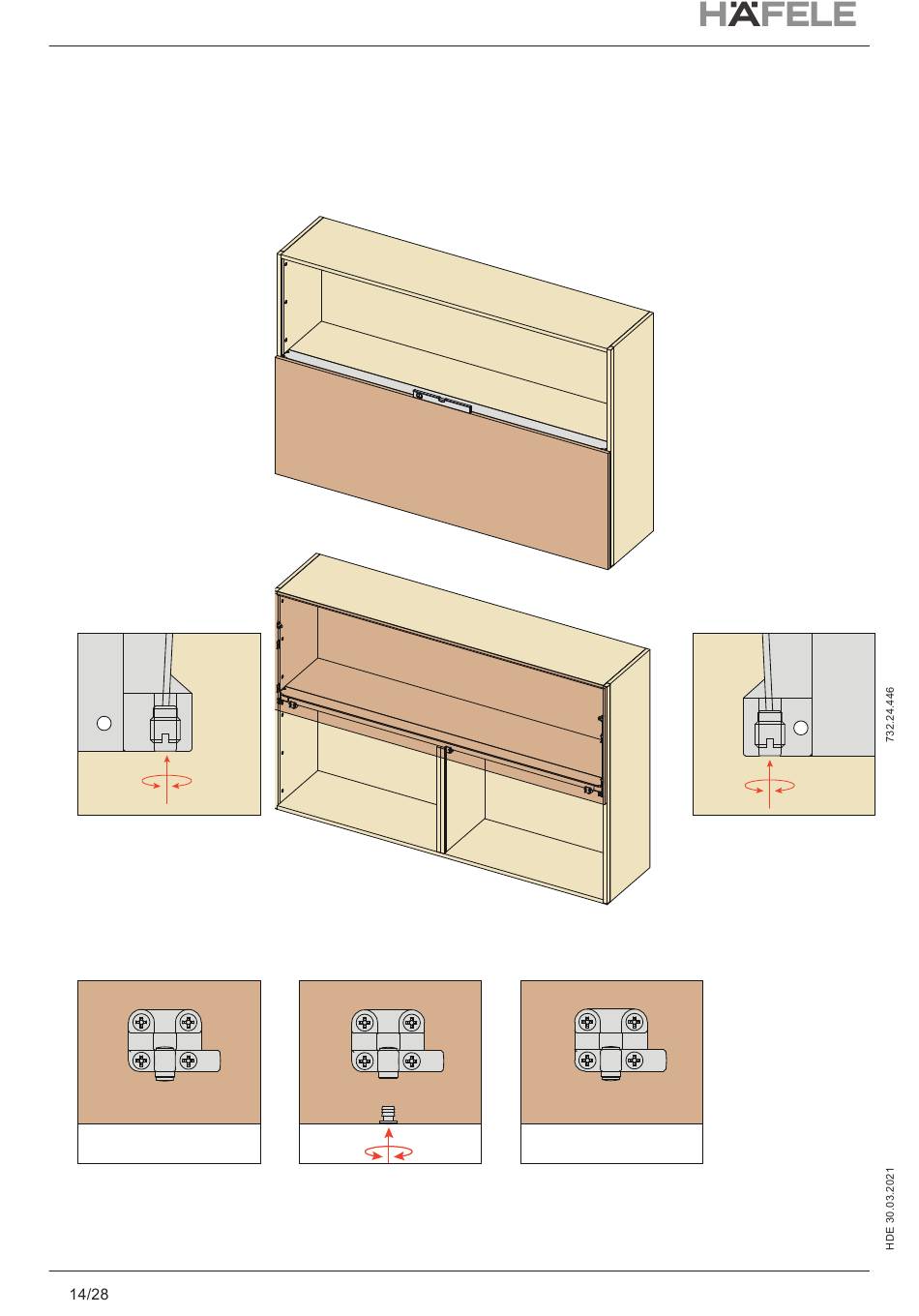

Parallelität Tür-Korpus.
Eine ungleiche Deckung zwischen Tür und Korpus deutet auf eine ungleiche Länge des rechten und linken Drahtseils hin.
Mit einem Schraubenzieher (max 6 mm), den Zapfem im inneren der Verbindungselemente verstellen bis eine optimale
Ausrichtung der Türe und des Korpus erreicht wird. Die Verstellung ist ±2 mm möglich, da ansonsten der Zapfen aus dem
Verbindungselement fällt.
± 2 mm
Verstellung der Türe in Höhe.
Die Puffer von den seitlichen Stoppern abnehmen und auf die Zapfen im inneren mit dem 4 mm Sechskantschlüssel
verstellen, bis zur korrekten Einstellung. Danach die Puffer wieder aufsetzten.
± 3 mm
± 2 mm
